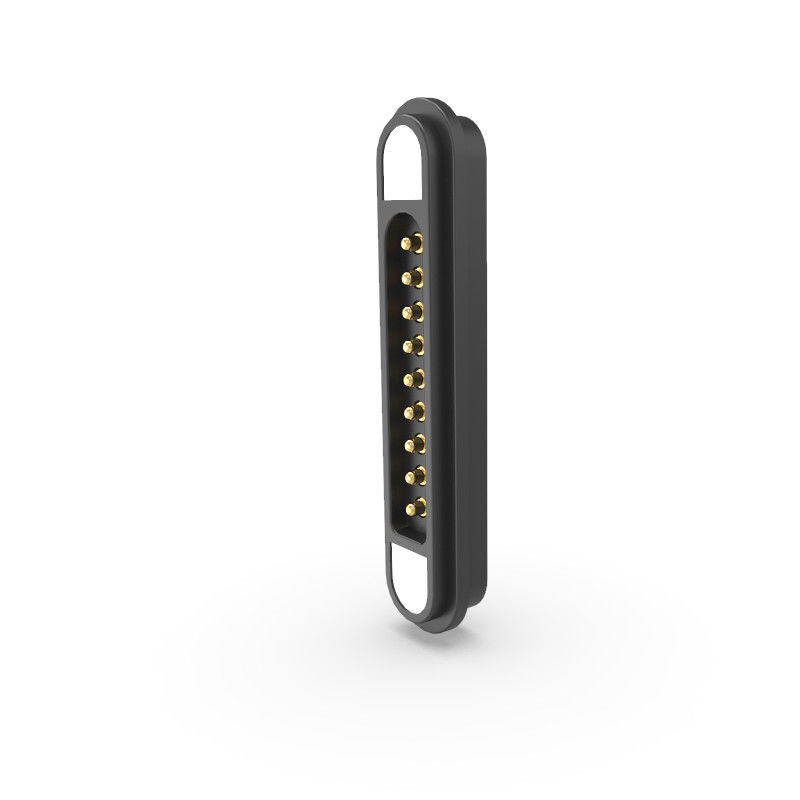

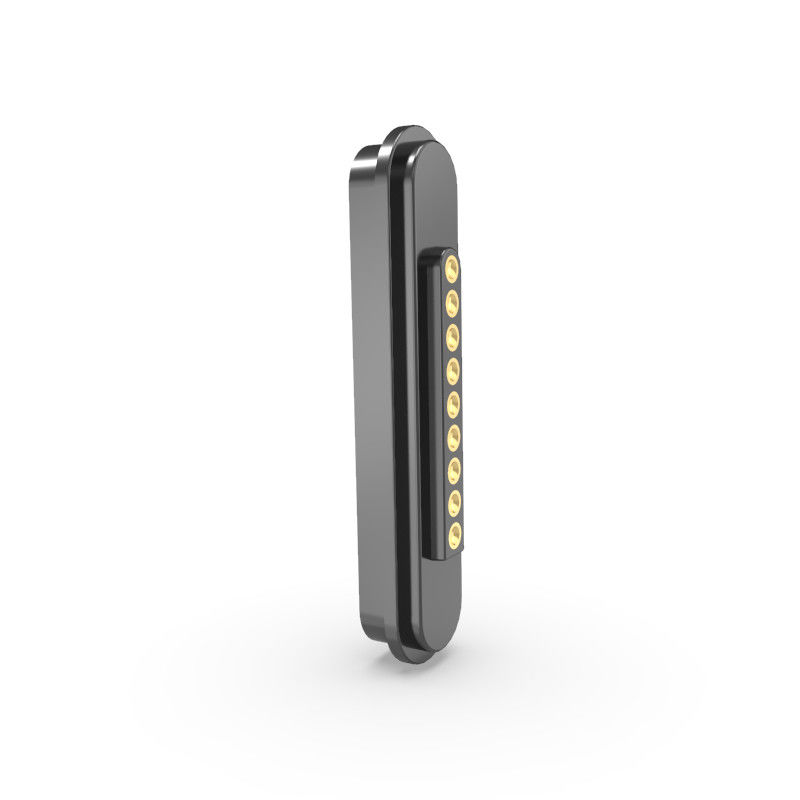

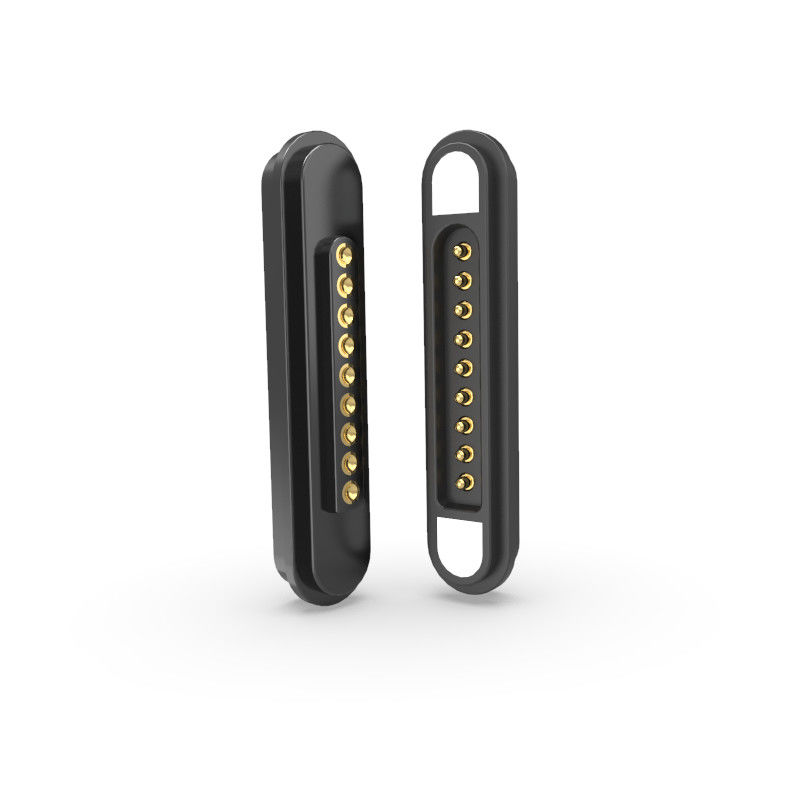

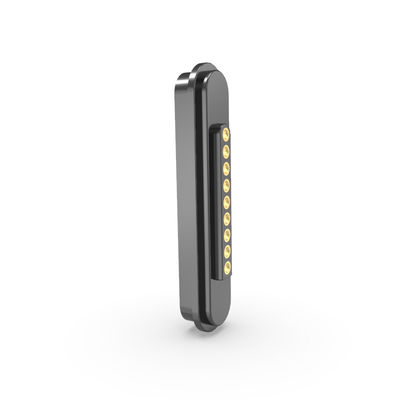

3A চৌম্বক সংযোগকারী পুরুষ এবং মহিলা পোগো চৌম্বক সংযোগকারী ডান কোণ

3A ডান কোণ 9 পিন পোগো ট্যাবলেট জন্য পুরুষ এবং মহিলা চৌম্বক সংযোগকারী

৯ পিনের চৌম্বকীয় সংযোগকারীগুলি নিরাপদ সংযুক্তির জন্য একটি উচ্চ তাপমাত্রা নাইলন হাউজিং এবং NdFeB চুম্বক সহ ৯ টি পোগো পিন ব্যবহার করে।

1. উপকরণ ও প্লাটিং

পোগো পিনস

উপাদানঃ ব্রাস (প্লঞ্জার ও ব্যারেল)

প্লাটিংঃ নিকেল (নি) উপর সোনার (আউ) → কম যোগাযোগ প্রতিরোধের, জারা প্রতিরোধের এবং স্থায়িত্ব নিশ্চিত করে।

আবাসন

উপাদানঃ HTN (উচ্চ তাপমাত্রা নাইলন) + 30% গ্লাস ফাইবার (জিএফ) → উচ্চ যান্ত্রিক শক্তি, তাপ প্রতিরোধের।

রঙঃ কালো

জ্বলনযোগ্যতার রেটিংঃ UL94 V-0 → স্ব-নির্বাপক, উচ্চ-নিরাপত্তা অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

চৌম্বক

প্রকারঃ NdFeB (Neodymium Iron Boron), গ্রেড N52 → শক্তিশালী চৌম্বকীয় শক্তি (বাণিজ্যিক ব্যবহারের জন্য সর্বোচ্চ গ্রেড) ।

লেপঃ নিকেল (নি) → চুম্বকের জারা প্রতিরোধ করে।

2বৈদ্যুতিক স্পেসিফিকেশন

অপারেটিং ভোল্টেজঃ 12V DC

অপারেটিং বর্তমানঃ 5.0A → মাঝারি শক্তি অ্যাপ্লিকেশন জন্য উপযুক্ত (যেমন, ল্যাপটপ, চিকিৎসা সরঞ্জাম) ।

যোগাযোগ প্রতিরোধ (পিআইএন): ≤50mΩ (সর্বোচ্চ) → ন্যূনতম ক্ষতির সাথে দক্ষ শক্তি স্থানান্তর নিশ্চিত করে।

হাই ভোল্টেজ টেস্টঃ

এসি/ডিসি 1000 ভোল্ট, 0.5mA, 3 সেকেন্ড → বিচ্ছিন্নতা এবং dielectric শক্তি যাচাই করে।

3. মূল বৈশিষ্ট্য

সম্মতিঃ ROHS & REACH → বিপজ্জনক পদার্থ (লিড, পারদ, ইত্যাদি) মুক্ত।

চৌম্বকীয় শক্তিঃ ≥450g → নিরাপদ সংযোগের জন্য শক্তিশালী ধরে রাখা।

সুরক্ষা নকশাঃ অ্যান্টি-শর্ট সার্কিট সুরক্ষা → দুর্ঘটনাজনিত যোগাযোগ থেকে ক্ষতি রোধ করে।

4সম্ভাব্য অ্যাপ্লিকেশন

কনজিউমার ইলেকট্রনিক্সঃ ল্যাপটপ, ট্যাবলেট বা পোশাকের জন্য চৌম্বকীয় চার্জার।

মেডিকেল/ইন্ডাস্ট্রিয়াল ডিভাইসঃ নিরাপদ, বিচ্ছিন্নযোগ্য পাওয়ার সংযোগ।

অটোমোটিভ/এয়ারস্পেসঃ কঠোর পরিবেশে উচ্চ নির্ভরযোগ্য সংযোগকারী।

5উপকারিতা

✔ স্থায়িত্বঃ স্বর্ণাবৃত ব্রোঞ্জ + এইচটিএন হাউজিং পরিধান এবং তাপ প্রতিরোধী।

✔ উচ্চ বর্তমান ক্ষমতাঃ 5A হ্যান্ডলিং শক্তি ক্ষুধার্ত ডিভাইস মামলা।

✔ সুরক্ষা-প্রমাণিতঃ UL94 V-0 জ্বলনযোগ্যতা রেটিং এবং উচ্চ-ভোল্টেজ পরীক্ষিত।

✔ শক্তিশালী চৌম্বকীয়তা: এন৫২ গ্রেডের চৌম্বক স্থিতিশীল সংযুক্তি নিশ্চিত করে।

৯ পিনের চৌম্বকীয় সংযোগকারীর পরামিতিঃ

৯ পিন পুরুষ চৌম্বকীয় সংযোগকারীঃ

৯ পিন মহিলা চৌম্বকীয় সংযোগকারীঃ

প্রস্তাবিত পিসিবি বিন্যাসঃ

লেআউট সহনশীলতাঃ ± 0.05mm

ইউপিই কোম্পানির প্রতিযোগিতামূলক সুবিধাঃ

1. উচ্চ প্রযুক্তির উৎপাদন
উচ্চ মানের পণ্যের জন্য উন্নত উত্পাদন কৌশল ব্যবহার করে।

2. পদ্ধতিগত ব্যবস্থাপনা ব্যবস্থা
সুষ্ঠু প্রক্রিয়া উৎপাদন দক্ষতা এবং ধারাবাহিকতা নিশ্চিত করে।

3আইএসও ৯০০১ সার্টিফিকেশন
আন্তর্জাতিক মানের ব্যবস্থাপনা মানদণ্ডের প্রতি অঙ্গীকার প্রদর্শন করে।

4. RoHS সম্মতি
সমস্ত পণ্য বিপজ্জনক পদার্থের সীমাবদ্ধতা (RoHS) প্রবিধানগুলি পূরণ করে, পরিবেশগত এবং সুরক্ষা মান নিশ্চিত করে।

5. সংক্ষিপ্ত উন্নয়ন লিড টাইম
দ্রুত প্রোটোটাইপিং এবং উত্পাদন চক্র, দ্রুত বাজারে বিতরণ সম্ভব।

6প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান
নির্ভরযোগ্যতার সাথে আপস না করে ব্যয়-কার্যকর সমাধান।

কেন ইউপিই বেছে নিন?

1প্রতিটি প্রয়োজনের জন্য কাস্টমাইজড সমাধান

বিশেষজ্ঞ কাস্টমাইজেশন: আমাদের ইঞ্জিনিয়ারিং টিম আপনার অ্যাপ্লিকেশনের জন্য নির্দিষ্ট সংযোগকারী ডিজাইন করে ∙ এটি মেডিকেল, অটোমোটিভ বা ভোক্তা ইলেকট্রনিক্সের জন্য হোক।

শেষ থেকে শেষ পর্যন্ত সহযোগিতা: ধারণা থেকে উৎপাদন পর্যন্ত, আমরা আপনার প্রযুক্তিগত এবং নান্দনিক চাহিদার সাথে খাপ খাইয়ে নিই।

2. দ্রুত প্রোটোটাইপিং

ইন্ডাস্ট্রির শীর্ষস্থানীয় গতিঃ

স্ট্যান্ডার্ড নমুনাঃ ২-৩ দিন।

কাস্টমাইজড ডিজাইনঃ ৭ কার্যদিবস।

ছাঁচ-নির্ভর প্রকল্পঃ ১২ দিন।

3.আপোষহীন গুণমান নিশ্চিতকরণ

প্রক্রিয়াভিত্তিক নিয়ন্ত্রণঃ উপাদান নির্বাচন থেকে চূড়ান্ত পরিদর্শন পর্যন্ত প্রতিটি পদক্ষেপ কঠোর আইএসও-অনুপ্রাণিত মান মেনে চলে।

শূন্য ত্রুটি লক্ষ্যঃ কঠোর পরীক্ষায় ১০০% পারফরম্যান্স এবং স্থায়িত্বের সম্মতি নিশ্চিত হয়।

4. প্রিমিয়াম উপকরণ ও সুনির্দিষ্ট উৎপাদন

আমদানিকৃত উপাদানঃ গুরুত্বপূর্ণ অংশ (যেমন, সুই শ্যাফ্ট) ব্যবহারঃ

মাইক্রন স্তরের নির্ভুলতার জন্য সুইস-মেশিনযুক্ত টার্নস।

উচ্চতর পরিবাহিতা এবং দীর্ঘায়ু জন্য ঠান্ডা স্ট্যাম্পড আমদানিকৃত উপকরণ।

5সার্টিফাইড টেস্টিং অ্যান্ড রিয়েলিটি

উচ্চ-নির্ভুলতা ল্যাব সরঞ্জামঃ বৈদ্যুতিক, যান্ত্রিক এবং পরিবেশগত কর্মক্ষমতা যাচাই করে (উদাহরণস্বরূপ, 50,000-চক্র পরীক্ষা, লবণ স্প্রে প্রতিরোধের) ।

6. সমঝোতা ছাড়াই খরচ-কার্যকারিতা

লিন প্রোডাকশনঃ অপ্টিমাইজড ওয়ার্কফ্লো মানের ক্ষতি না করেই বর্জ্য হ্রাস করে এবং ব্যয় হ্রাস করে।

স্বচ্ছ মূল্য নির্ধারণঃ বাল্ক অর্ডার এবং দীর্ঘমেয়াদী অংশীদারিত্বের জন্য প্রতিযোগিতামূলক হার।

7. পরিবেশ সচেতন সম্মতি

গ্লোবাল স্ট্যান্ডার্ডসঃ ROHS, হ্যালোজেন মুক্ত, এবং REACH মেনে চলতে পারে

অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি

নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস

উত্পাদন সীসা সময়ঃ১০-১৫দিন

এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা

ট্রেড টার্মঃEXW

সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
