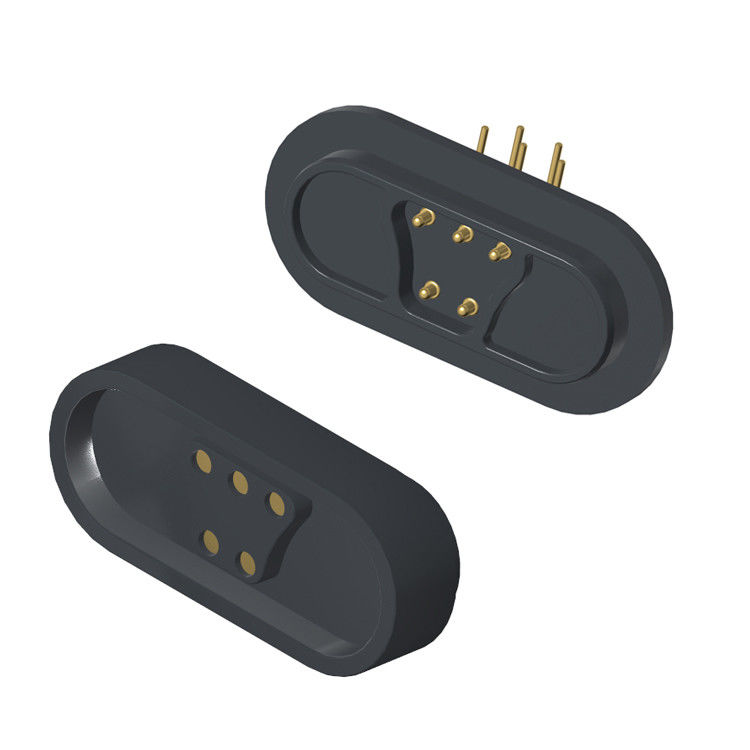

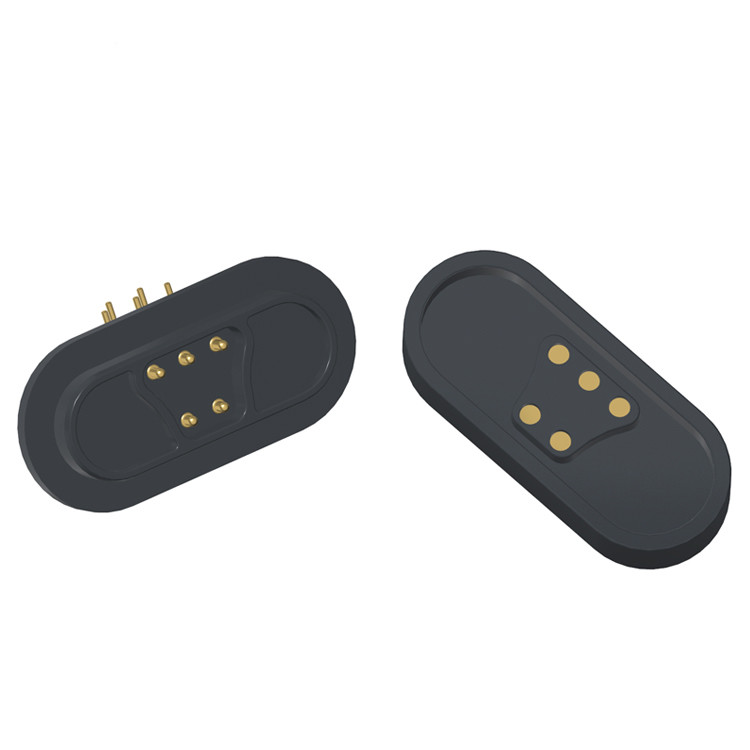

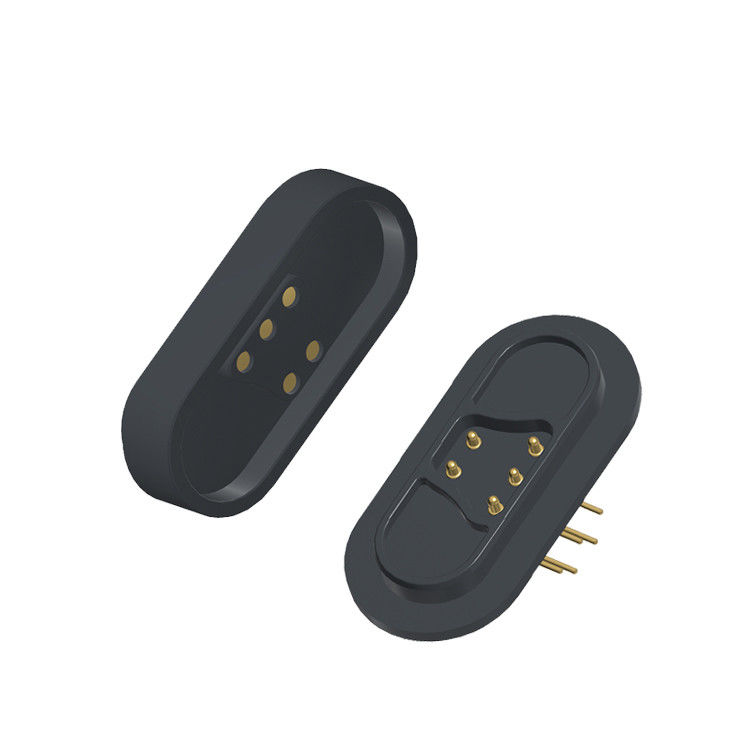

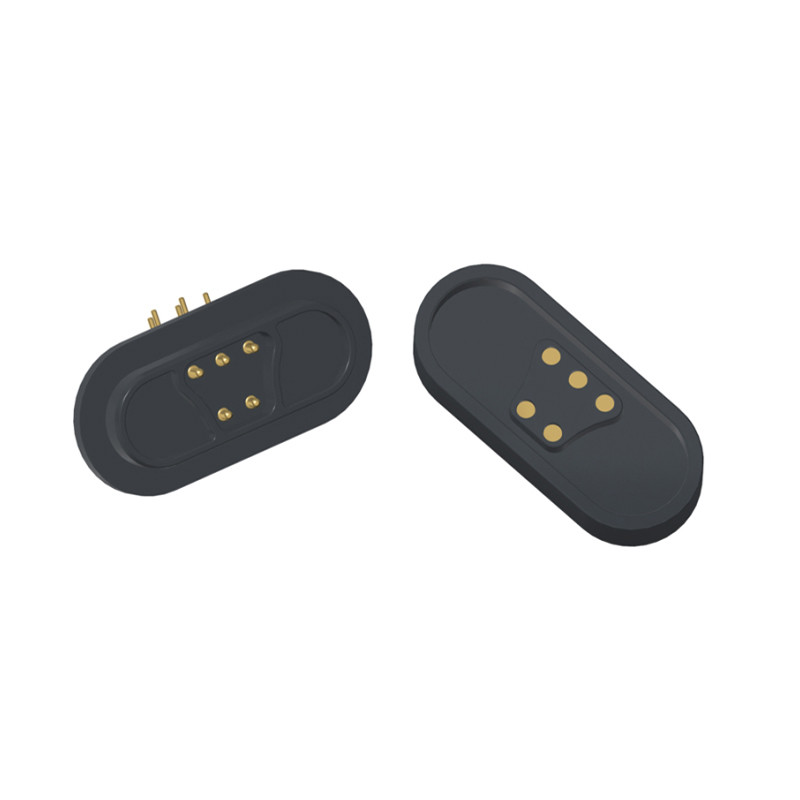

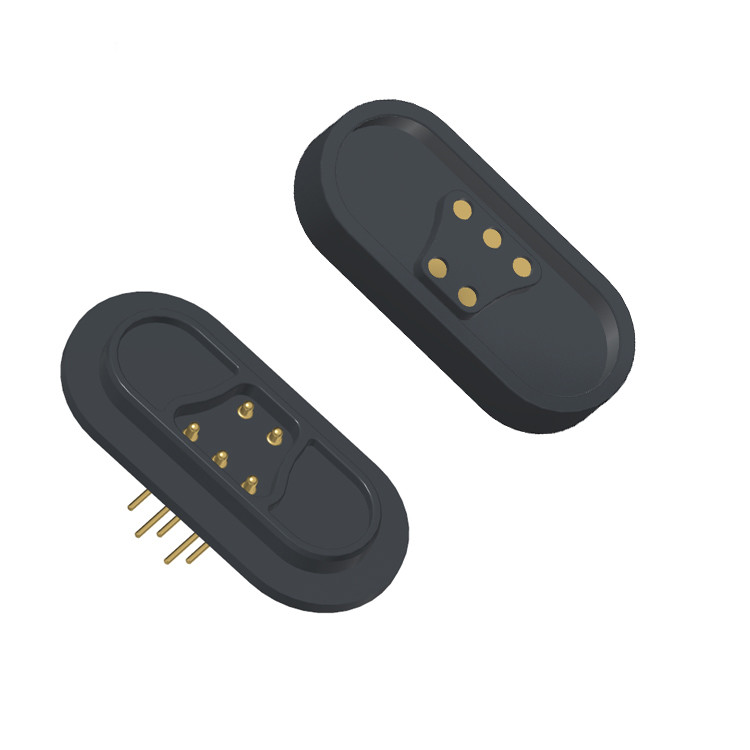

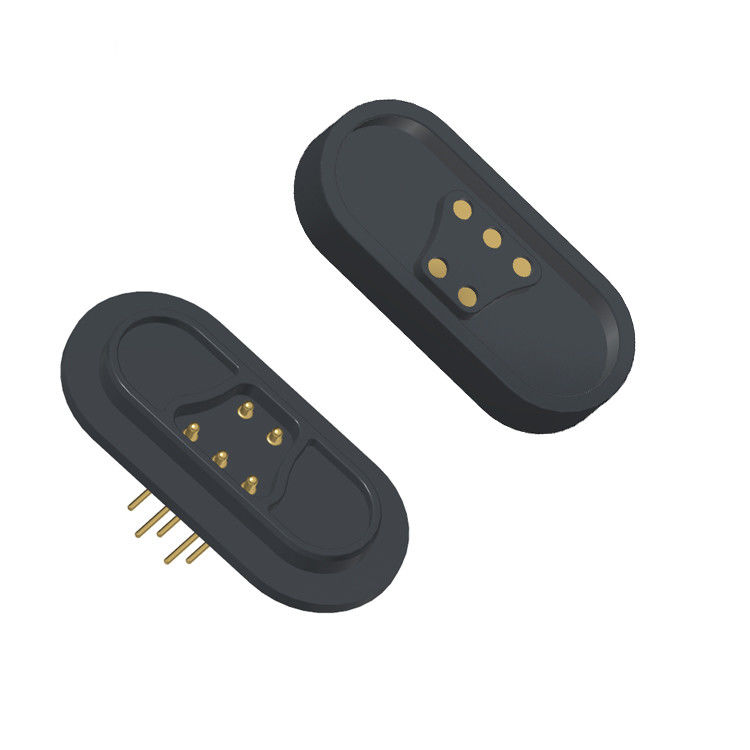

৫ পিন পুরুষ পগ পিন ম্যাগনেটিক কানেক্টর মহিলা ডিআইপি পিন ম্যাগনেটিক পাওয়ার কানেক্টর
যান্ত্রিকঃ
পিন ১/৩:
-যোগাযোগ শক্তিঃ 80g ± 20g 1. 1 মিমি কাজ stork এ
- লাইফ টেস্টঃ 10,000 চক্র
পিন 2/4/5:
-যোগাযোগ শক্তিঃ 80g ± 20g 0.8 মিমি কাজ stork এ
- লাইফ টেস্টঃ10,000 চক্র
বৈদ্যুতিক:
-নামমাত্র ভোল্টেজঃ DC 12V; নামমাত্র ভোল্টেজঃ 5A সর্বোচ্চ।
- স্প্রিং পিনের যোগাযোগ প্রতিরোধেরঃ 50 মিলিওম সর্বোচ্চ।
পরিবেশগত পারফরম্যান্সঃ
- অপারেশন তাপমাত্রাঃ -২৫°C থেকে +৮০°C
- লবণ স্প্রে ২৪ ঘন্টা
উপকরণ:
পোগো পিনঃ ব্রাস সি৬৮০১, প্লাটিংঃ গোল্ড (আউ) ০.১২৫ মাইক্রোমিটার
মহিলা পিনঃ ব্রাস প্লাটিং Au 0.125um
হাউজিংঃ কালো HTN (উচ্চ তাপমাত্রা নাইলন) + 30% ফিলার
চুম্বকঃ N52 NdFeB প্লাটিং Ni Cu Ni
RoHS এবং REACH সম্মতিঃ
RoHS (Restriction of Hazardous Substances): নিশ্চিত করে যে উপাদানগুলি সীসা, ক্যাডমিয়াম, পারদ ইত্যাদির মতো সীমাবদ্ধ পদার্থ থেকে মুক্ত।
REACH (রেজিস্ট্রেশন, মূল্যায়ন, রাসায়নিকের অনুমোদন): এটি নিশ্চিত করে যে সমস্ত রাসায়নিক পদার্থ ইইউতে নিবন্ধিত এবং ব্যবহারের জন্য নিরাপদ।
বাস্তবায়নঃ সমস্ত উপকরণ (পাথর, সোনার প্রলেপ, এইচটিএন হাউজিং, পিভিসি, চুম্বক) এবং তাদের লেপগুলি উপাদান বিবৃতি বা পরীক্ষাগার পরীক্ষার মাধ্যমে সম্মতিতে যাচাই করা উচিত।
১০০% শর্ট সার্কিট এবং ওপেন সার্কিট টেস্টিং:
উত্পাদন প্রয়োজনীয়তাঃ প্রতিটি ইউনিট বৈদ্যুতিক যাচাইকরণের মধ্য দিয়ে যায়ঃ
শর্ট সার্কিট টেস্টঃ পিনের মধ্যে কোন অনিচ্ছাকৃত সংযোগ নিশ্চিত করে
ওপেন সার্কিট টেস্টঃ সমস্ত ইঙ্গিত/পাওয়ার পথের ধারাবাহিকতা যাচাই করে
পরীক্ষার পদ্ধতিঃ সাধারণত চূড়ান্ত সমাবেশের সময় স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম দিয়ে সম্পন্ন করা হয়
গুণমান নিশ্চিতকরণঃ গ্রাহকদের কাছে ভুল বা ত্রুটিযুক্ত ইউনিট পৌঁছানোর ঝুঁকি দূর করে
5 পিন পুরুষ এবং মহিলা চৌম্বকীয় তারের সংযোগকারী পরামিতিঃ
|
নাম
|
৫ পিন ম্যাগনেটিক কানেক্টর
|
|
প্রকার
|
পুরুষ এবং মহিলা
|
|
পিন
|
৫ পিন
|
|
রঙ
|
কালো
|
|
পোগো পিন/টার্নিং পার্টস
|
ব্রাস
|
|
চৌম্বক
|
NdFeB N52 প্লাটিং নি
|
|
স্প্রিং শক্তি
|
80গ±20g, 0 এ।8এমএম ওয়ার্কিং স্টার্ক.
|
|
যান্ত্রিক জীবন
|
10০.০০ চক্র মিনিট
|
|
বর্তমান
|
5.0AMax
|
|
ভোল্টেজ
|
DC 12V
|
|
যোগাযোগ প্রতিরোধের
|
50mΩ সর্বোচ্চ (পিন) ।
|
|
অপারেশন তাপমাত্রা
|
-২৫°সি থেকে +৮০°সি
|
|
লবণ স্প্রে পরীক্ষা
|
২৪ ঘন্টা
|
|
সার্টিফিকেশন
|
ROHS বা REACH-এর সাথে সামঞ্জস্যপূর্ণ পণ্য
|
|
পরীক্ষা
|
১০০% খোলা এবং সংক্ষিপ্ত পরীক্ষা
|
5 পিন পুরুষ চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন
5 পিন মহিলা চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন
পুরুষ এবং মহিলা চৌম্বক সংযোগকারী দৃশ্য বিভাজনঃ
চৌম্বকীয় সংযোগকারীর সুবিধাঃ
●অটোমেটিক অ্যাডসর্পশন সংযোগের অভিজ্ঞতাকে মানবিক করে তোলা।
●মানবিক অ্যান্টি-ফলঃ এটি চার্জিং ইন্টারফেস থেকে সরানো সহজ, এবং ডিভাইসটি সরানো সহজ নয়;
●জীবনকালঃ ১০০,০০০-২০০,০০০চক্র পর্যন্ত;
●জলরোধী নকশাঃ ডিভাইসের মহিলা প্রান্ত ধুলোরোধী এবং জলরোধী হতে পারে (আইপিএক্স৮);
●দ্রুত চার্জিং সময়ঃ 5A-10A চুম্বক সংযোগকারী নকশা বড় বর্তমান সংক্রমণ প্রতিরোধ করে;
● গ্রাহকের অ্যাপ্লিকেশন ডিভাইসের নকশা অনুযায়ী চৌম্বকীয় সংযোগকারীর চেহারাটি মেলে;
●পণ্যের অ্যান্টি-শর্ট সার্কিট কাঠামো নকশা এবং বোকা-নিশ্চিত;
●উচ্চ ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশন বাস্তবায়ন, ঐতিহ্যবাহী ইউএসবি 2.0 HDMI 1.3 ফাংশন ভিডিও এবং অডিও সিগন্যাল ট্রান্সমিশন প্রতিস্থাপন করতে পারেন
চৌম্বকীয় সংযোগকারী পণ্য প্রয়োগঃ
1.পরিধানযোগ্য ডিভাইস, বুদ্ধিমান পজিশনিং সরঞ্জাম, শিশুদের স্মার্ট আঙ্গুলের দড়ি, স্মার্ট ঘড়ি, পরিধানযোগ্য মোবাইল ফোন,ব্লুটুথ হেডসেট ইত্যাদি) ডাটা ক্যাবল, চার্জিং ক্যাবল,চৌম্বকীয় স্ট্রিপ তারের শেষ সংযোগ
2. মেডিকেল সরঞ্জাম,ওয়্যারলেস সরঞ্জাম,ডেটা যোগাযোগ সরঞ্জাম,টেলিকমিউনিকেশন সরঞ্জাম,অটোমেশন এবং শিল্প সরঞ্জাম,অডিওভিজুয়াল সরঞ্জাম
3.বিমান চলাচল,বৈদ্যুতিন যন্ত্রপাতি,সামরিক যোগাযোগ
4.অটোমোটিভ,গাড়ি নেভিগেশন,পরীক্ষা এবং পরিমাপ সরঞ্জাম
5গ্রাহক ইলেকট্রনিক্স (মোবাইল ফোন, ট্যাবলেট কম্পিউটার, ব্লুটুথ হেডসেট, ক্যামেরা, ঘড়ি, পোর্টেবল গ্রাহক ইলেকট্রনিক্স পণ্য এবং অন্যান্য অনেক ইলেকট্রনিক্স ক্ষেত্র) ।
ইউপিই কেন আপনার অংশীদার হবে?
●পেশাদার কাস্টমাইজেশন পরিষেবা
●দ্রুত নমুনা উৎপাদন ক্ষমতা
●কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
●আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ
●উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম
● যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি
কিভাবে চৌম্বকীয় তারের সংযোগকারী অর্ডার স্থাপন
* আপনার প্রয়োজনীয়তা চিহ্নিত করুন ((কানেক্টরের ধরণ,প্রয়োজনীয় পরিমাণ,কাস্টমাইজড প্রয়োজনীয়তা,টেকনিক্যাল স্পেসিফিকেশন)
* মূল্য এবং শর্তাবলী নিয়ে আলোচনা করুন (বড় পরিমাণে ছাড় প্রযোজ্য হতে পারে) ।
*অর্ডারের বিবরণ নিশ্চিত করুন (কানেক্টর প্রকার, পরিমাণ, কাস্টমাইজেশন) ।
* পেমেন্ট করুন (পেপ্যাল, ব্যাংক ট্রান্সফার বা অন্য নিরাপদ পদ্ধতির মাধ্যমে) ।
*শিপিং ও কোয়ালিটি চেক
* শিপমেন্ট ট্র্যাক করুন।
*পণ্যের গুণমান নিশ্চিত করার জন্য পণ্যটি পৌঁছানোর পরে পরীক্ষা করুন।
অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স
অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি
নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস
উত্পাদন সীসা সময়ঃ১০-১৫দিন
এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা
ট্রেড টার্মঃEXW
মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস
সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
