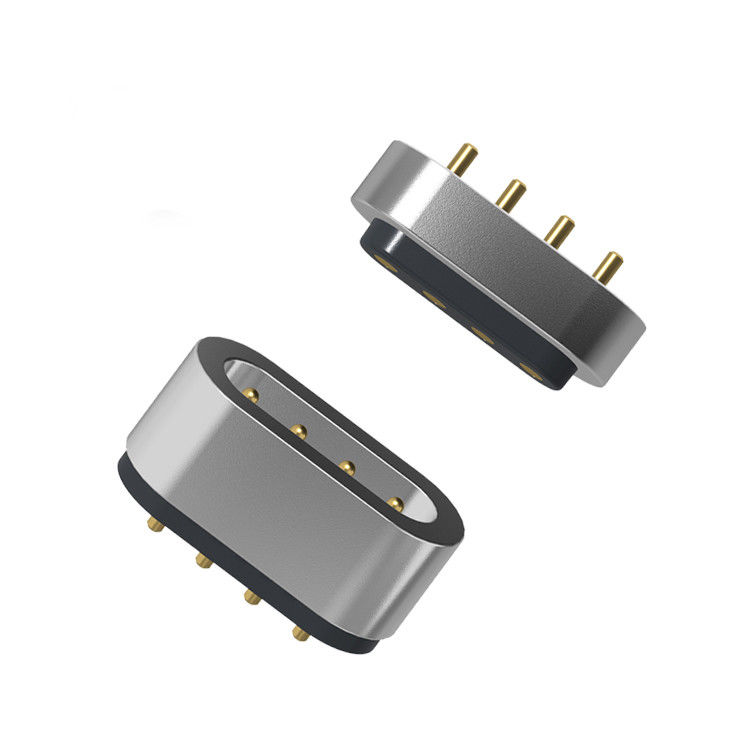

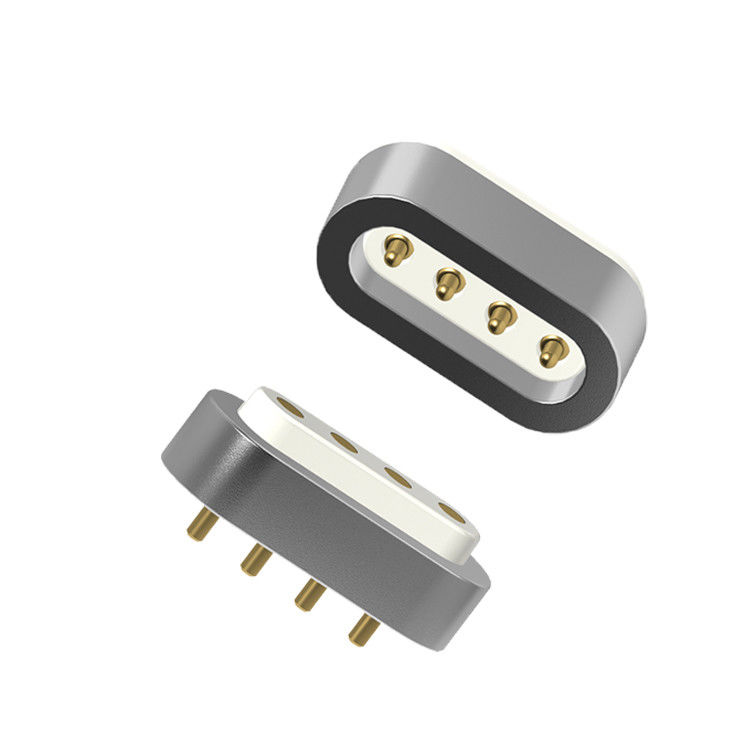

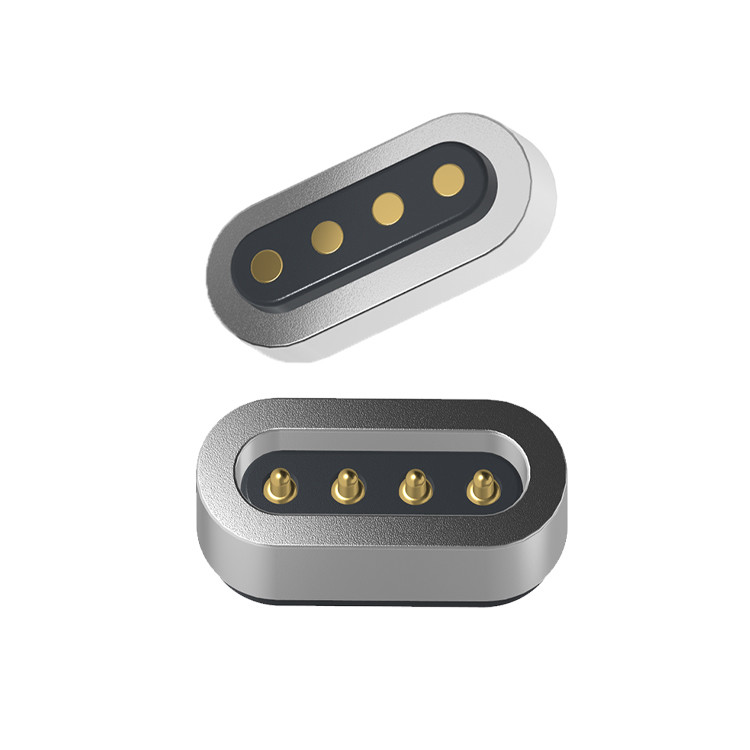

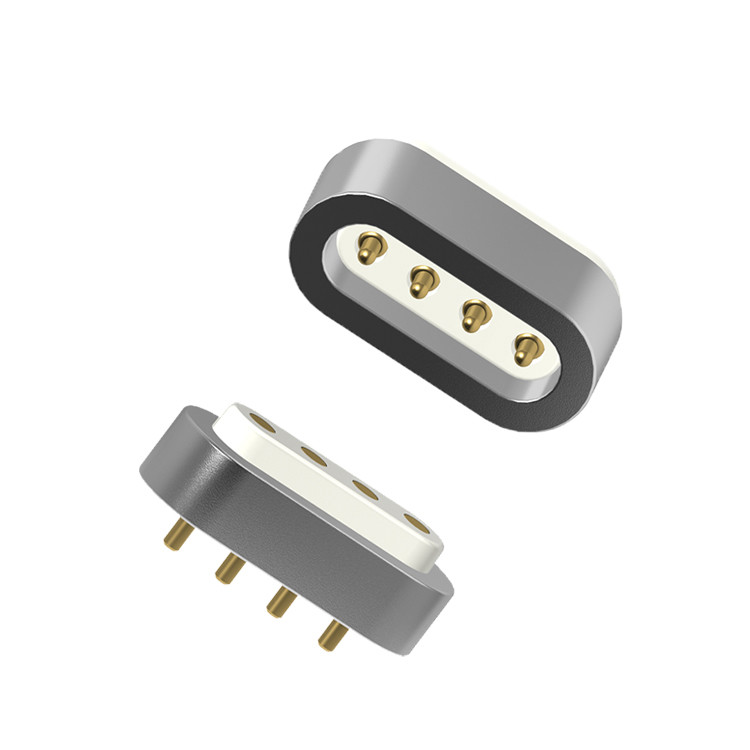

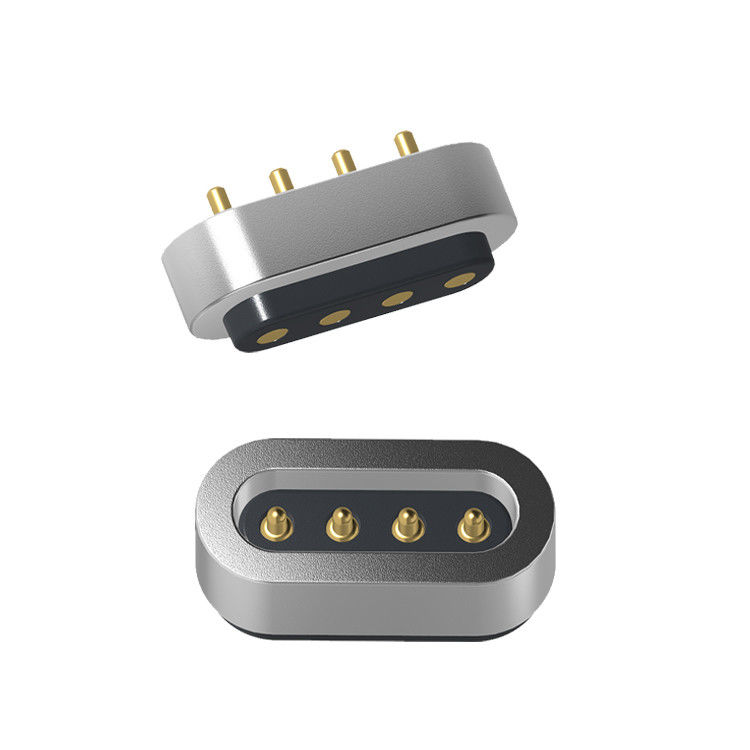

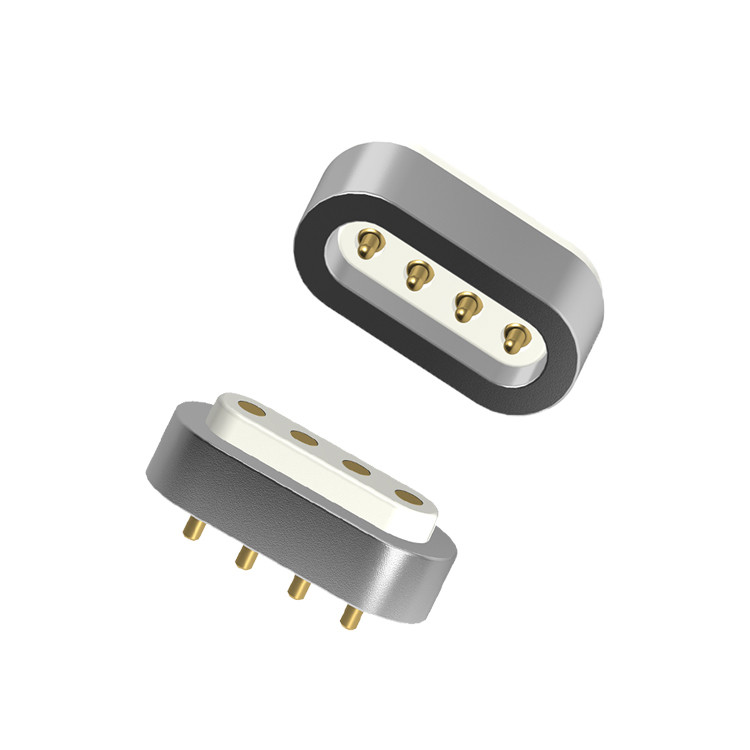

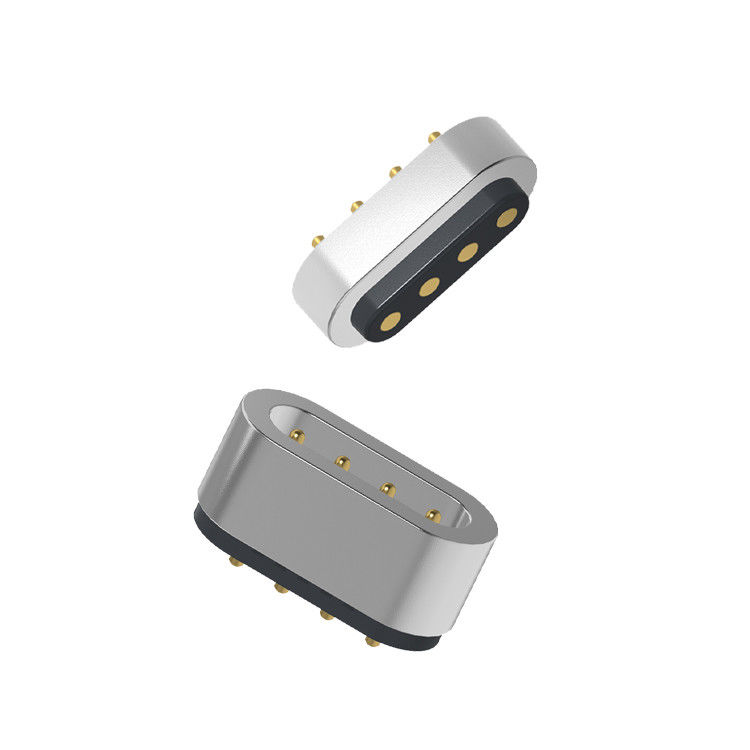

2.0 মিমি পিচ 4 পিন-থ্রো-হোল 1A পুরুষ মহিলা চৌম্বকীয় শক্তি সংযোগকারী N52 চৌম্বক।
ইউনিয়ন প্রিসিশন ইলেকট্রনিক লিমিটেড (ইউপিই) হল একটি পেশাদার কাস্টম প্রস্তুতকারক যা POGO পিন, POGO পিন সংযোগকারী, চৌম্বকীয় সংযোগকারী, চৌম্বকীয় তারের সংযোগকারী,স্প্রিং অ্যান্টেনা আঙ্গুল, বসন্ত আঙুল এবং বিভিন্ন জরিপ. এটা চীন মধ্যে বসন্ত লোড সংযোগকারী ক্ষেত্রে সবচেয়ে প্রতিযোগিতামূলক কোম্পানী এক. পণ্য ব্যাপকভাবে যোগাযোগ সব ধরণের ব্যবহার করা হয়,চিকিৎসা সরঞ্জাম, অটোমোবাইল ইলেকট্রনিক্স, বেতার সরঞ্জাম, স্মার্ট পোশাক, শিল্প পরীক্ষার সরঞ্জাম (যেমন মোবাইল ফোন, টিভি, ট্যাবলেট,গেম কনসোল এবং লার্নিং মেশিন) এবং কম্পিউটার পেরিফেরিয়াল পণ্যআমাদের পণ্য প্রধানত ইউরোপ, মার্কিন যুক্তরাষ্ট্র, কানাডা, এশিয়ার উন্নত দেশ এবং অঞ্চলে রপ্তানি করা হয়।
বাজারের প্রতিযোগিতার চাহিদা আরও ভালোভাবে মেটাতে এবং পণ্যের গুণমান ক্রমাগত উন্নত করতে আমাদের কোম্পানির উন্নত সরঞ্জামগুলিতে বিনিয়োগ কখনোই বন্ধ হয়নি।
যান্ত্রিকঃ
-যোগাযোগ শক্তিঃ ০.৮ মিমি ওয়ার্কিং স্টর্কে ৪০g±২০g
- লাইফ টেস্টঃ 10,000 চক্র
বৈদ্যুতিক:
-নামমাত্র ভোল্টেজঃ DC 12V; নামমাত্র ভোল্টেজঃ 1A সর্বোচ্চ।
- স্প্রিং পিনের যোগাযোগ প্রতিরোধেরঃ 50 মিলিওম সর্বোচ্চ।
পরিবেশগত পারফরম্যান্সঃ
- অপারেশন তাপমাত্রাঃ -২৫°C থেকে +৮০°C
- লবণ স্প্রে ২৪ ঘন্টা
উপকরণ:
পোগো পিনঃ ব্রাস সি৬৮০১, প্লাটিংঃ গোল্ড (আউ) ০.৫ মাইক্রোমিটার
মহিলা পিনঃ ব্রাস প্লাটিং Au 0.125um
হাউজিংঃ কালো PA66 UL94V-0
চুম্বকঃ N52 NdFeB Plating Ni Cu Ni
আইসোলেশন শীটঃ মেলার্ড আঠালো 0.05mmt hick
RoHS এবং REACH সম্মতিঃ
RoHS (Restriction of Hazardous Substances): নিশ্চিত করে যে উপাদানগুলি সীসা, ক্যাডমিয়াম, পারদ ইত্যাদির মতো সীমাবদ্ধ পদার্থ থেকে মুক্ত।
REACH (রেজিস্ট্রেশন, মূল্যায়ন, রাসায়নিকের অনুমোদন): এটি নিশ্চিত করে যে সমস্ত রাসায়নিক পদার্থ ইইউতে নিবন্ধিত এবং ব্যবহারের জন্য নিরাপদ।
বাস্তবায়নঃ সমস্ত উপকরণ (পাথর, সোনার প্রলেপ, এইচটিএন হাউজিং, পিভিসি, চুম্বক) এবং তাদের লেপগুলি উপাদান বিবৃতি বা পরীক্ষাগার পরীক্ষার মাধ্যমে সম্মতিতে যাচাই করা উচিত।
১০০% শর্ট সার্কিট এবং ওপেন সার্কিট টেস্টিং:
উত্পাদন প্রয়োজনীয়তাঃ প্রতিটি ইউনিট বৈদ্যুতিক যাচাইকরণের মধ্য দিয়ে যায়ঃ
শর্ট সার্কিট টেস্টঃ পিনের মধ্যে কোন অনিচ্ছাকৃত সংযোগ নিশ্চিত করে
ওপেন সার্কিট টেস্টঃ সমস্ত ইঙ্গিত/পাওয়ার পথের ধারাবাহিকতা যাচাই করে
পরীক্ষার পদ্ধতিঃ সাধারণত চূড়ান্ত সমাবেশের সময় স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম দিয়ে সম্পন্ন করা হয়
গুণমান নিশ্চিতকরণঃ গ্রাহকদের কাছে ভুল বা ত্রুটিযুক্ত ইউনিট পৌঁছানোর ঝুঁকি দূর করে
4 পিন পুরুষ এবং মহিলা চৌম্বকীয় তারের সংযোগকারী পরামিতিঃ
|
নাম
|
চৌম্বকীয় সংযোগকারী
|
|
প্রকার
|
পুরুষ এবং মহিলা
|
|
পিন
|
৪ পিন
|
|
রঙ
|
সিলভার
|
|
পোগো পিন
|
ব্রাস C6801, প্লাটিংঃ গোল্ড (আউ) 0.5μm
|
|
টার্নিং পার্টস
|
ব্রাস প্লাটিং Au 0.125um
|
|
চৌম্বক
|
এন৫২ এনডিএফইবি প্লাটিং নি Cu Ni
|
|
আবাসন
|
কালো PA66 UL94V-0
|
|
স্প্রিং শক্তি
|
40গ±20g, 0 এ।8এমএম ওয়ার্কিং স্টার্ক.
|
|
যান্ত্রিক জীবন
|
10০.০০ চক্র মিনিট
|
|
বর্তমান
|
1.0AMax
|
|
ভোল্টেজ
|
DC 12V
|
|
যোগাযোগ প্রতিরোধের
|
50mΩ সর্বোচ্চ (পিন) ।
|
|
অপারেশন তাপমাত্রা
|
-২৫°সি থেকে +৮০°সি
|
|
লবণ স্প্রে পরীক্ষা
|
২৪ ঘন্টা
|
|
সার্টিফিকেশন
|
ROHS বা REACH-এর সাথে সামঞ্জস্যপূর্ণ পণ্য
|
|
পরীক্ষা
|
১০০% খোলা এবং সংক্ষিপ্ত পরীক্ষা
|
4 পিন পুরুষ চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন
4 পিন মহিলা চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন
প্রস্তাবিত পিসিবি বিন্যাসঃ
লেআউট সহনশীলতাঃ ± 0.05mm
চৌম্বকীয় সংযোগকারীর সুবিধাঃ
●অটোমেটিক অ্যাডসর্পশন সংযোগের অভিজ্ঞতাকে মানবিক করে তোলা।
●মানবিক অ্যান্টি-ফলঃ এটি চার্জিং ইন্টারফেস থেকে সরানো সহজ, এবং ডিভাইসটি সরানো সহজ নয়;
●জীবনকালঃ ১০০,০০০-২০০,০০০চক্র পর্যন্ত;
●জলরোধী নকশাঃ ডিভাইসের মহিলা প্রান্ত ধুলোরোধী এবং জলরোধী হতে পারে (আইপিএক্স৮);
●দ্রুত চার্জিং সময়ঃ 5A-10A চুম্বক সংযোগকারী নকশা বড় বর্তমান সংক্রমণ প্রতিরোধ করে;
● গ্রাহকের অ্যাপ্লিকেশন ডিভাইসের নকশা অনুযায়ী চৌম্বকীয় সংযোগকারীর চেহারাটি মেলে;
●পণ্যের অ্যান্টি-শর্ট সার্কিট কাঠামো নকশা এবং বোকা-নিশ্চিত;
●উচ্চ ফ্রিকোয়েন্সি সিগন্যাল ট্রান্সমিশন বাস্তবায়ন, ঐতিহ্যবাহী ইউএসবি 2.0 HDMI 1.3 ফাংশন ভিডিও এবং অডিও সিগন্যাল ট্রান্সমিশন প্রতিস্থাপন করতে পারেন
চৌম্বকীয় সংযোগকারী পণ্য প্রয়োগঃ
কেন ইউপিই-র সঙ্গে অংশীদার?
1. সুনির্দিষ্ট কাস্টমাইজেশন
●সঠিক অ্যাপ্লিকেশন চাহিদা পূরণের জন্য পিচ, বর্তমান রেটিং, প্লাটিং (সোনার / নিকেল) এবং আবাসন উপকরণগুলির জন্য কাস্টমাইজড ডিজাইন।
2উন্নত উৎপাদন ক্ষমতা
●অত্যাধুনিক গুণমান এবং দক্ষতা নিশ্চিত করার জন্য সর্বশেষতম সরঞ্জামগুলিতে ক্রমাগত বিনিয়োগ।
●দ্রুত প্রোটোটাইপিং (দিনের মধ্যে নমুনা) এবং স্কেলযোগ্য উৎপাদন।
3বিশ্ব মানের মানদণ্ড
●কঠোর কোয়ালিটি কন্ট্রোল প্রসেস (পরিবাহিতা, স্থায়িত্ব এবং জীবনকালের জন্য ১০০% পরীক্ষা) ।
●RoHS, IPC এবং গ্রাহক-নির্দিষ্ট শংসাপত্রের সাথে সম্মতি।
4.বিশ্বব্যাপী ছড়িয়ে পড়া
●পণ্য ইউরোপ, উত্তর আমেরিকা, এবং এশিয়ায় রপ্তানি করা হয়, শীর্ষ স্তরের ব্র্যান্ড দ্বারা বিশ্বস্ত।
5প্রতিযোগিতামূলক শ্রেষ্ঠত্ব
●গুণগত মানের সাথে আপস না করে খরচ নিয়ন্ত্রণের অপ্টিমাইজেশন ০৫০০ কোম্পানির জন্য স্টার্টআপের জন্য আদর্শ
কিভাবে চৌম্বকীয় তারের সংযোগকারী অর্ডার স্থাপন
* আপনার প্রয়োজনীয়তা চিহ্নিত করুন ((কানেক্টরের ধরণ,প্রয়োজনীয় পরিমাণ,কাস্টমাইজড প্রয়োজনীয়তা,টেকনিক্যাল স্পেসিফিকেশন)
* মূল্য এবং শর্তাবলী নিয়ে আলোচনা করুন (বড় পরিমাণে ছাড় প্রযোজ্য হতে পারে) ।
*অর্ডারের বিবরণ নিশ্চিত করুন (কানেক্টর প্রকার, পরিমাণ, কাস্টমাইজেশন) ।
* পেমেন্ট করুন (পেপ্যাল, ব্যাংক ট্রান্সফার বা অন্য নিরাপদ পদ্ধতির মাধ্যমে) ।
*শিপিং ও কোয়ালিটি চেক
* শিপমেন্ট ট্র্যাক করুন।
*পণ্যের গুণমান নিশ্চিত করার জন্য পণ্যটি পৌঁছানোর পরে পরীক্ষা করুন।
অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স
অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি
নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস
উত্পাদন সীসা সময়ঃ১০-১৫দিন
এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা
ট্রেড টার্মঃEXW
মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস
সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
