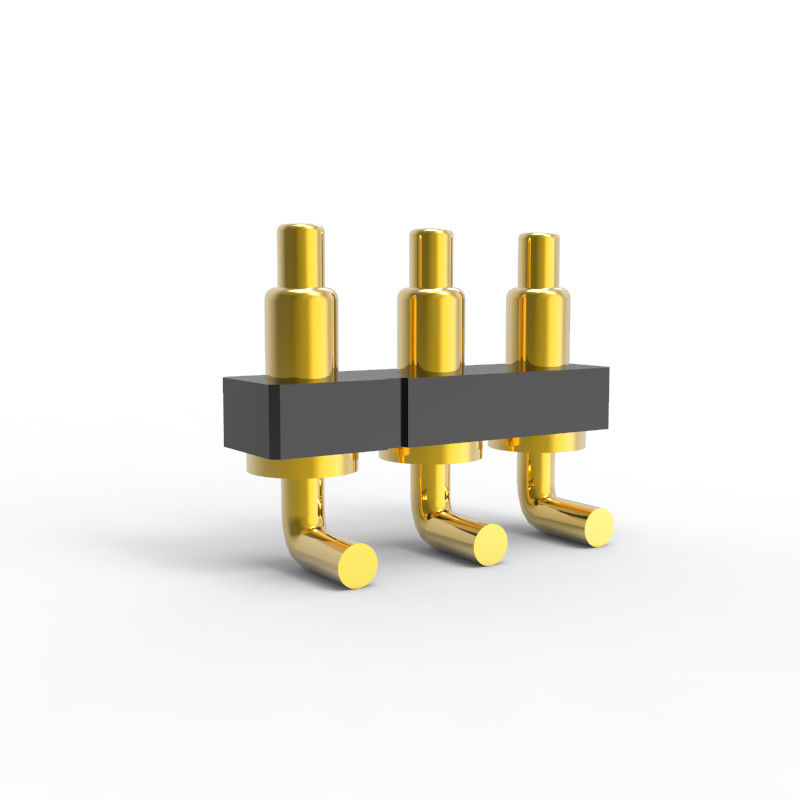

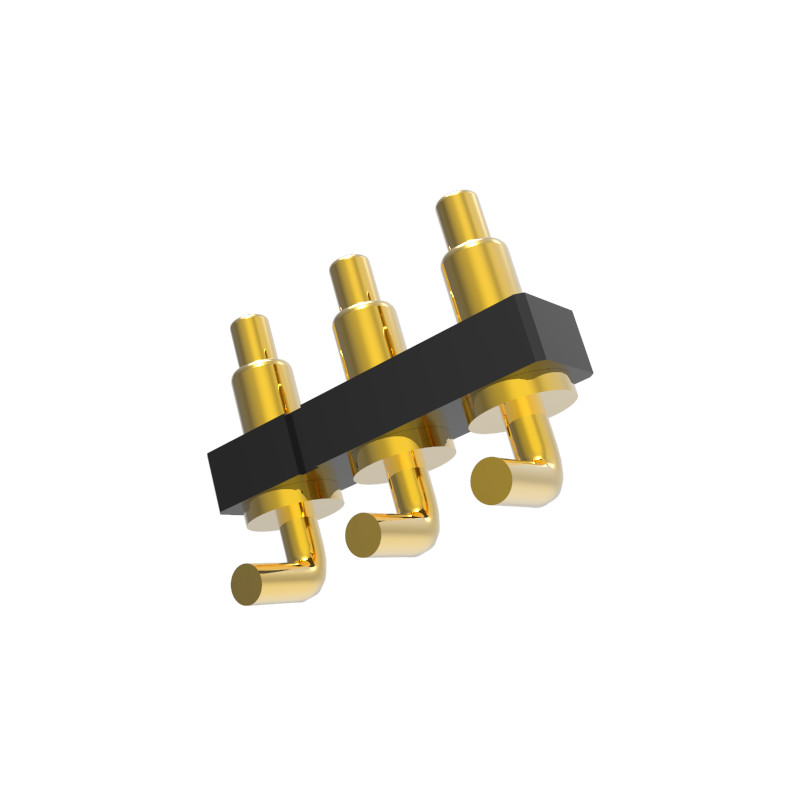

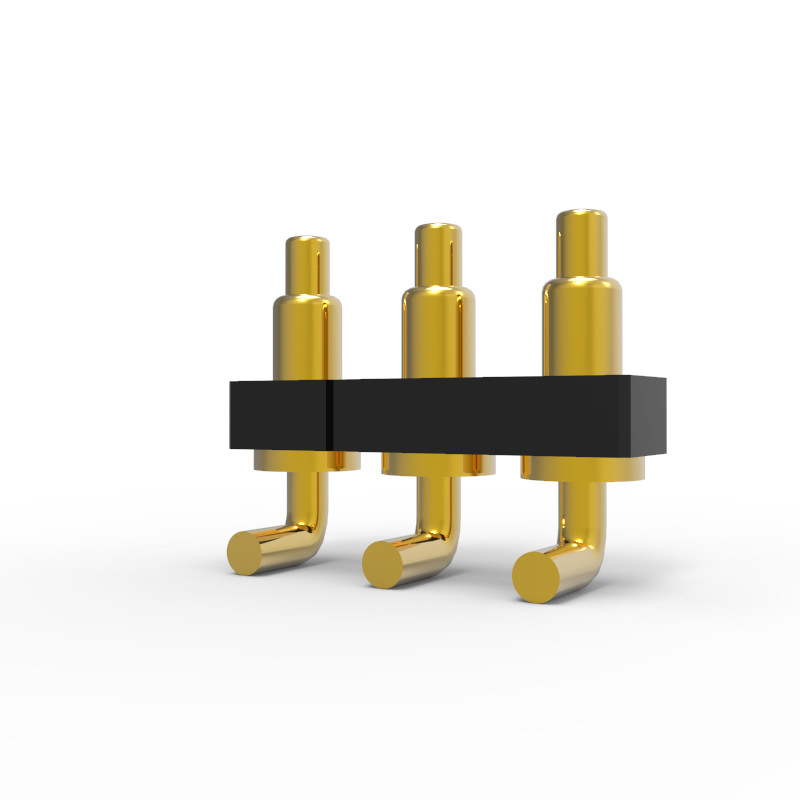

2.54 মিমি পিচ 3pin ডান কোণ স্প্রিং পোগো পিন সংযোগকারী 2.54 মিমি উচ্চতা ঘর সঙ্গে।
পোগো পিনের লেজটি বাঁকা, এটি ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ সরবরাহ করতে পারে, লেজটি তারের সাথে লোড করা যেতে পারে।
পোগো পিন হল একটি সুনির্দিষ্ট সংযোগকারী যা মোবাইল ফোন এবং অন্যান্য ইলেকট্রনিক পণ্যগুলিতে ব্যবহৃত হয়।
এটি বিভিন্ন ইলেকট্রনিক পণ্যগুলিতে ব্যাপকভাবে ব্যবহৃত হয় এবং সংকেত সংক্রমণ সংযোগে ভূমিকা পালন করে।
এর আকৃতি কাঠামো বিভক্ত করা হয়ঃ সমতল নীচে টাইপ, প্লাগ প্লেট টাইপ, বাঁকাই টাইপ, ডবল সুইচ খাদ, থ্রেড টাইপ, ঢালাই তারের টাইপ,
পাশের গর্তের ধরন ইত্যাদি।
অভ্যন্তরীণ কাঠামো বিভক্ত করা হয়ঃ পিছন ড্রিলিং টাইপ, slicing ঢাল, বৃত্তাকার বল সঙ্গে slicing ঢাল, মাধ্যমে গর্ত টাইপ, লেজ প্লাগ টাইপ, ডবল মাথা টাইপ, ইত্যাদি
লেপ নির্বাচনঃ নিয়মিত স্বর্ণ লেপ, নিকেল লেপ, ইত্যাদি
2.54 মিমি পিচ ডান কোণ স্প্রিং লোড সংযোগকারী পরামিতি তালিকাঃ
|
বিচ্ছিন্নকারী
|
কালো প্লাস্টিক(265°C)UL94 V-0
|
|
প্লঞ্জার
|
ব্রাস 5u ̊ আউ ঊর্ধ্ব 60~100u ̊ Ni
|
|
ব্যারেল
|
ব্রাস 5u ̊ আউ ঊর্ধ্ব 60~100u ̊ Ni
|
|
বসন্ত
|
SUS পৃষ্ঠ চিকিত্সা
|
|
সংযোগকারী প্রকার
|
পুরুষ
|
|
রঙ
|
কালো, হলুদ
|
|
পিচ
|
2.54mm অথবা গ্রাহকের প্রয়োজনীয়তা উপর নির্ভর করে
|
|
পিন
|
3pin বা গ্রাহকের প্রয়োজনীয়তা উপর নির্ভর করে
|
|
প্রয়োগ
|
পিসিবি,এভি সরঞ্জাম,মেডিকেল সরঞ্জাম,সামরিক যোগাযোগ,বিমান চলাচল,ফোন ঘড়ি,ইলেকট্রনিক সিগারেট
|
|
সার্টিফিকেট
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
প্যাকিং
|
1000pcs/পিই ব্যাগ ((গ্রাহকের প্রয়োজনীয়তা অনুযায়ী)
|
|
স্প্রিং শক্তি
|
70g+/-20g 1.0 মিমি ওয়ার্কিং স্ট্রোক
|
|
জীবন পরীক্ষা
|
100,000 চক্র
|
|
নামমাত্র বর্তমান
|
৩এ ম্যাক্স।
|
|
ভোল্টেজ
|
DC 12V
|
|
যোগাযোগ প্রতিরোধের
|
সর্বোচ্চ ৫০ মিলিওহম
|
|
লবণ স্প্রে পরীক্ষা
|
৪৮ ঘন্টা
|
|
সার্টিফিকেশন
|
ROHS বা REACH-এর সাথে সামঞ্জস্যপূর্ণ পণ্য
|
|
পরীক্ষা
|
১০০% খোলা এবং সংক্ষিপ্ত পরীক্ষা
|
2.54 মিমি পিচ স্ট্যান্ডার্ড 2pin-40pin পোগো পিন সংযোগকারী ডান কোণ সহ
ইউপিই পোগো পিন সংযোগকারীর সুবিধা
পোগো পিন সংযোগকারী, সাধারণত স্প্রিং পিন বা পোগো পিন নামে পরিচিত, বেশ কয়েকটি সুবিধা প্রদান করেঃ
নির্ভরযোগ্যতা:ইউপিই পোগো পিনগুলি ক্লাইপ প্রযুক্তি ব্যবহার করে কম্পন এবং যান্ত্রিক শক সাপেক্ষে পরিবেশের মধ্যেও একটি ধারাবাহিক এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সরবরাহ করে।
কমপ্যাক্ট ডিজাইন:তাদের ক্ষুদ্র আকার তাদের সংকীর্ণ স্থানে ফিট করার অনুমতি দেয়, যা আধুনিক, কম্প্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য আদর্শ।
নমনীয়তা:পোগো পিনগুলি পৃষ্ঠের পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে, এমনকি যদি সমন্বয় পৃষ্ঠগুলি নিখুঁতভাবে সারিবদ্ধ না হয় তবে একটি স্থিতিশীল সংযোগ নিশ্চিত করে।
ব্যবহারের সহজতা:এগুলি ব্যবহারকারী-বান্ধব, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের সাথে।
স্থায়িত্বঃতারা সংযোগ এবং সংযোগ বিচ্ছিন্ন অসংখ্য চক্র প্রতিরোধ করার জন্য ডিজাইন করা হয়, তাদের অত্যন্ত টেকসই করে তোলে
আমাদের সুবিধা এবং আপনার পছন্দ:
.ইউপিই পেশাদার কাস্টমাইজড উচ্চ বর্তমান পোগো পিন 15A-30A সিরিজের সাথে, এটি ব্যাপকভাবে উত্পাদিত হয়েছে।
.ইউপিই ১.২৭ মিমি,2.0 মিমি 2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin পোগো পিন সংযোগকারী এসএমটি / ডিআইপি / ডান কোণ / সোল্ডার কাপ সহ।
.পোগো পিন লাইফ টেস্ট ১,০০০,০০০ চক্র পর্যন্ত।
.সমস্ত পণ্য HF, RoHS REACH মান পাস করতে পারে।
.পণ্য সরবরাহের আগে ১০০% বৈদ্যুতিক পরীক্ষার রিপোর্ট দেওয়া হয়েছে।
. বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো এবং উচ্চ স্রোত।
পোগো পিন প্রকারের কাঠামো এবং বর্ণনাঃ
এসএমটি:ভাল স্থিতিশীলতা, ব্যারেলের নীচে একটি সমতল নীচের নকশা রয়েছে, যা পিসিবি বোর্ডে সোল্ডার করা সহজ।
ডিআইপি:সেখানে ব্যারেলের লেঙ্গুড় একটি অবস্থান পিন আছে. যখন PCB সঙ্গে ঢালাই, কোন বিচ্যুতি ঘটবে, ভাল অবস্থান প্রভাব এবং দৃঢ়
ঢালাই।
ডাবল হেড: ডাবল হেড পোগো পিনের নকশা ডিজাইনারদের দ্বি-পথে বোর্ড-টু-বোর্ডের মধ্যে আরও নমনীয়তা প্রদান করে
সংযোগ, ডাবল হেড পিন ঝালাই করা প্রয়োজন হয় না।
ডান কোণ:পোগো পিনের লেজটি বাঁকা, যা ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ দেয়, লেজটি তারের সাথেও সোল্ডার করা যায়
সোল্ডার কাপ:ক্যাবল পণ্য জন্য উপযুক্ত, তারের সঙ্গে ঢালাই করা সহজ
স্ক্রু টাইপঃবিশেষ স্পেসিফিকেশন সঙ্গে পণ্য গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারেন, এবং প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে
গ্রাহকদের।
কেন গ্রাহকরাইউপিই?
1পেশাদার কাস্টমাইজেশন সেবা
2. দ্রুত নমুনা উৎপাদন ক্ষমতা
3. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
4. আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ
5. উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম
6. যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি
পোগো পিন সংযোগকারী অ্যাপ্লিকেশন ক্ষেত্রঃ
কিভাবে অর্ডার করবেন
* আপনি আমাদের অঙ্কন বা নমুনা পাঠান
* আমাদের পেশাদার ইঞ্জিনিয়ারিং টিম মূল্যায়ন পরিচালনা করে
* আপনি অঙ্কন সম্মুখীন এবং আমরা নমুনা করতে আপনাকে পাঠাতে
* আপনি নমুনা পরীক্ষা এবং অনুমোদিত, তারপর অর্ডার এবং 50% আমানত দিতে
* আমরা পণ্য তৈরি শুরু
* যখন পণ্য তৈরি হয়, আমরা আপনার চেক জন্য ছবি নিতে এবং তারপর আপনি ব্যালেন্স পরিশোধ
* আমরা DHL, TNT,UPS,Fedex এর মাধ্যমে আপনার কাছে পণ্য সরবরাহ করি
অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স
অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি
নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস
উত্পাদন সীসা সময়ঃ১০-১৫দিন
এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা
ট্রেড টার্মঃEXW
মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস
সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
