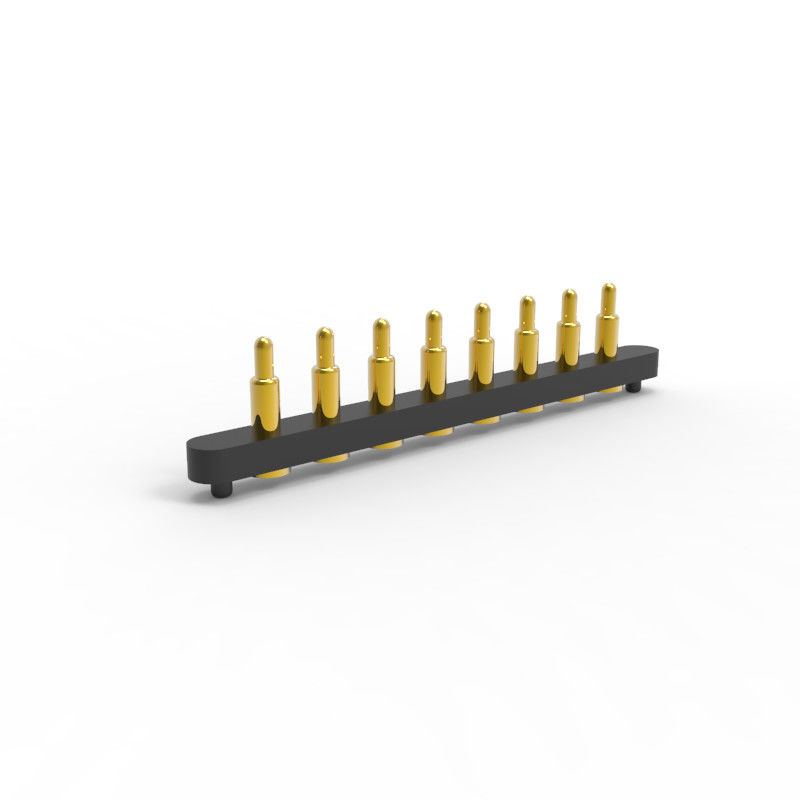

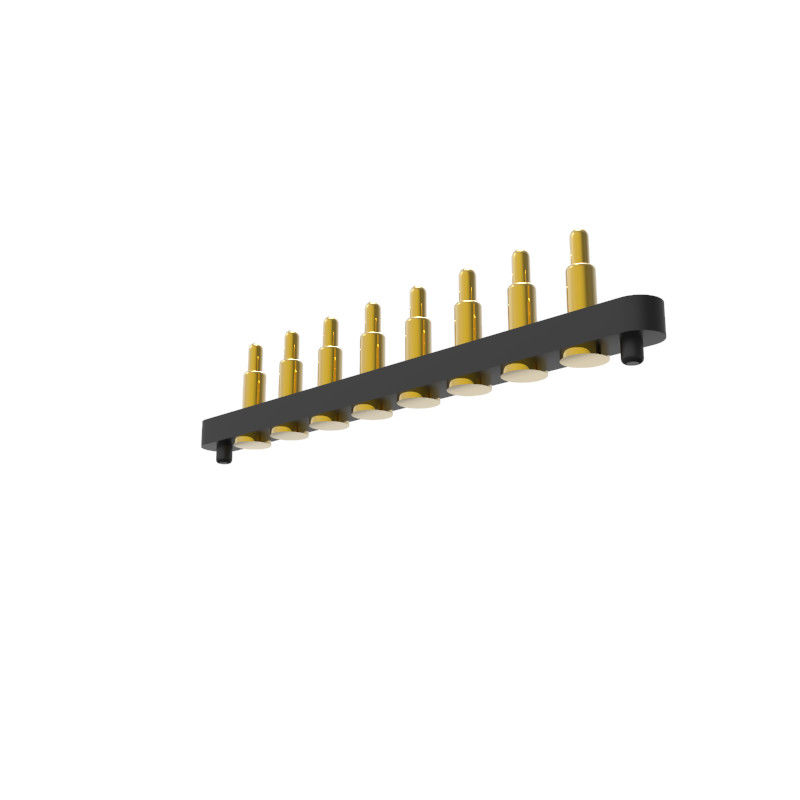

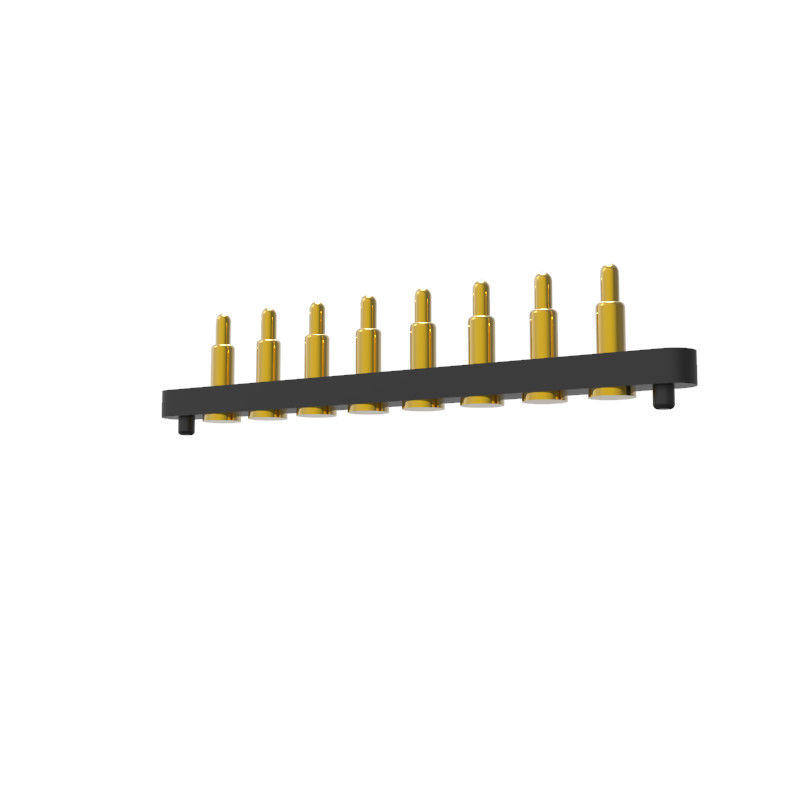

8pin SMT স্প্রিং লোড pogo পিন সংযোগকারী পৃষ্ঠ মাউন্ট PCB ব্রাস স্বর্ণ plating.For SMT টাইপ pogo পিন, এটা ভাল স্থিতিশীলতা, ব্যারেল নীচে একটি সমতল নীচের নকশা,যা পিসিবি বোর্ডে সোল্ডার করা সহজ.UPE পেশাদার স্প্রিং লোড pogo পিন সংযোগকারী কাস্টমাইজেশন সেবা প্রদান, বিভিন্ন পণ্য এবং pogo পিন সংযোগকারী সমাধান বিভিন্ন গ্রাহকের চাহিদা অনুযায়ী ডিজাইন করা যেতে পারে।
ইউপিই পোগো পিন সংযোগকারীর সুবিধা
পোগো পিন সংযোগকারী, সাধারণত স্প্রিং পিন বা পোগো পিন নামে পরিচিত, বেশ কয়েকটি সুবিধা প্রদান করেঃ
নির্ভরযোগ্যতা:ইউপিই পোগো পিনগুলি ক্লাইপ প্রযুক্তি ব্যবহার করে কম্পন এবং যান্ত্রিক শক সাপেক্ষে পরিবেশের মধ্যেও একটি ধারাবাহিক এবং নির্ভরযোগ্য বৈদ্যুতিক সংযোগ সরবরাহ করে।
কমপ্যাক্ট ডিজাইন:তাদের ক্ষুদ্র আকার তাদের সংকীর্ণ স্থানে ফিট করার অনুমতি দেয়, যা আধুনিক, কম্প্যাক্ট ইলেকট্রনিক ডিভাইসের জন্য আদর্শ।
নমনীয়তা:পোগো পিনগুলি পৃষ্ঠের পরিবর্তনের সাথে খাপ খাইয়ে নিতে পারে, এমনকি যদি সমন্বয় পৃষ্ঠগুলি নিখুঁতভাবে সারিবদ্ধ না হয় তবে একটি স্থিতিশীল সংযোগ নিশ্চিত করে।
ব্যবহারের সহজতা:এগুলি ব্যবহারকারী-বান্ধব, সহজ ইনস্টলেশন এবং রক্ষণাবেক্ষণের সাথে।
স্থায়িত্বঃতারা সংযোগ এবং সংযোগ বিচ্ছিন্ন অসংখ্য চক্র প্রতিরোধ করার জন্য ডিজাইন করা হয়, তাদের অত্যন্ত টেকসই করে তোলে
আমাদের সুবিধা এবং আপনার পছন্দ:
.ইউপিই পেশাদার কাস্টমাইজড উচ্চ বর্তমান পোগো পিন 15A-30A সিরিজের সাথে, এটি ব্যাপকভাবে উত্পাদিত হয়েছে।
.ইউপিই ১.২৭ মিমি,2.0 মিমি 2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin পোগো পিন সংযোগকারী এসএমটি / ডিআইপি / ডান কোণ / সোল্ডার কাপ সহ।
.পোগো পিন লাইফ টেস্ট ১,০০০,০০০ চক্র পর্যন্ত।
.সমস্ত পণ্য HF, RoHS REACH মান পাস করতে পারে।
.পণ্য সরবরাহের আগে ১০০% বৈদ্যুতিক পরীক্ষার রিপোর্ট দেওয়া হয়েছে।
.বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো এবং উচ্চ স্রোত।
পোগো পিন প্রকারের কাঠামো এবং বর্ণনাঃ
এসএমটি:ভাল স্থিতিশীলতা, ব্যারেলের নীচে একটি সমতল নীচের নকশা রয়েছে, যা পিসিবি বোর্ডে সোল্ডার করা সহজ।
ডিআইপি:সেখানে ব্যারেলের লেঙ্গুড় একটি অবস্থান পিন আছে. যখন PCB সঙ্গে ঢালাই, কোন বিচ্যুতি ঘটবে, ভাল অবস্থান প্রভাব এবং দৃঢ়
ঢালাই।
ডাবল হেড: ডাবল হেড পোগো পিনের নকশা ডিজাইনারদের দ্বি-পথে বোর্ড-টু-বোর্ডের মধ্যে আরও নমনীয়তা প্রদান করে
সংযোগ, ডাবল হেড পিন ঝালাই করা প্রয়োজন হয় না।
ডান কোণ:পোগো পিনের লেজটি বাঁকা, যা ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ দেয়, লেজটি তারের সাথেও সোল্ডার করা যায়
সোল্ডার কাপ:ক্যাবল পণ্য জন্য উপযুক্ত, তারের সঙ্গে ঢালাই করা সহজ
স্ক্রু টাইপঃবিশেষ স্পেসিফিকেশন সঙ্গে পণ্য গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারেন, এবং প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে
গ্রাহকদের।
কেন গ্রাহকরাইউপিই?
1পেশাদার কাস্টমাইজেশন সেবা
2. দ্রুত নমুনা উৎপাদন ক্ষমতা
3. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
4. আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ
5. উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম
6. যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি
স্প্রিং-লোডড সংযোগকারী প্যারামিটার পারফরম্যান্স
|
অংশের নাম
|
প্যারামিটার পারফরম্যান্স টেবিল
|
|
ব্যারেল ম্যাটারিয়া
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
|
|
প্লঞ্জারের উপাদান
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
স্টেইনলেস স্টীল
|
|
স্প্রিং অপশন
|
স্টেইনল
|
মিউজিক ওয়্যার
|
|
|
|
প্লাটিংয়ের প্রয়োজনীয়তা
|
গোল্ড-আউ
|
সিলভার-এগ
|
প্যালাডিয়াম-নিকেল
(পিডি-নি)
|
|
|
নামমাত্র বর্তমান
|
1A, 2A, 3A, 5A, 15A বা 30A (বিভিন্ন কাঠামো)
|
|
নামমাত্র ভোল্টেজ
|
DC 12V 24V
|
|
যোগাযোগ প্রতিরোধের
|
30mΩ 50mΩ সর্বোচ্চ (নিরবতা)
|
|
জীবন পরীক্ষা
|
50,000 চক্র ন্যূনতম 1000,000 চক্র সর্বোচ্চ
|
|
রিফ্লো তাপমাত্রা।
|
২৬৫°, ৪-৫ সেকেন্ড
|
|
POGO পিন নির্ভরযোগ্যতা পরীক্ষা
|
|
ধারণ ক্ষমতা
|
ঘণ্টায় ৫০০±৫০ এর নামমাত্র সাইক্লিং এ,50ন্যূনতম ১০০০ চক্র
|
|
আর্দ্রতা
|
EIA-364-31,পরীক্ষার পদ্ধতি II, শর্ত A পরীক্ষার্থী আপেক্ষিক আর্দ্রতার সাথে সংযোজিত সংযোজকগুলি90% থেকে 95% আরএইচ এবং একটি তাপমাত্রা 40°C ± 2°C আপেক্ষিক আর্দ্রতা 96 ঘন্টাউর।
|
|
সোল্ডার তাপ প্রতিরোধের
|
EIA-364-56, পদ্ধতি 5, স্তর 2 265°C+১০/০°C৩০ থেকে ৩৫ সেকেন্ডের জন্য
|
|
লবণ স্প্রে
|
EIA-364-26,পরীক্ষার শর্ত B 5±1% লবণ দ্রবণের সাথে পরীক্ষার্থীর সংযোজিত সংযোগকারীগুলিঘনত্ব, ৩৫+১°C/-২°C ৪৮ ঘন্টা।
|
|
স্প্রিং ফোর্স টেস্ট
|
স্বাভাবিক শক্তি পরীক্ষার পদ্ধতি, কাজের উচ্চতায় 100g±20g
|
|
তাপমাত্রা জীবন
|
EIA-364-17,পরীক্ষার পদ্ধতি A,শর্ত 4,পরীক্ষার সময় শর্ত A পরীক্ষার্থী সঙ্গমিত85 এর সাথে সংযোগকারী°C± 2°C ৯৬ ঘণ্টা ধরে।
|
|
সোল্ডারযোগ্যতা
|
EIA-364-52 265±5 মধ্যে ডুব°C, 60/40±5% Sn/pb সোল্ডার 4.0 ~ 5.0 সেকেন্ডের জন্য
|
|
যোগাযোগ প্রতিরোধের
|
EIA-364-23 সর্বোচ্চ 100 mA পরীক্ষার স্রোতের সাথে যোগাযোগ প্রতিরোধের পরিমাপ করুনএবং সর্বোচ্চ 20 এমভি ভোল্টেজ
|
রেফারেন্সের জন্য কিছু কাস্টমাইজড পোগো পিন সংযোগকারীঃ
পোগো পিন সংযোগকারী অ্যাপ্লিকেশন ক্ষেত্রঃ
