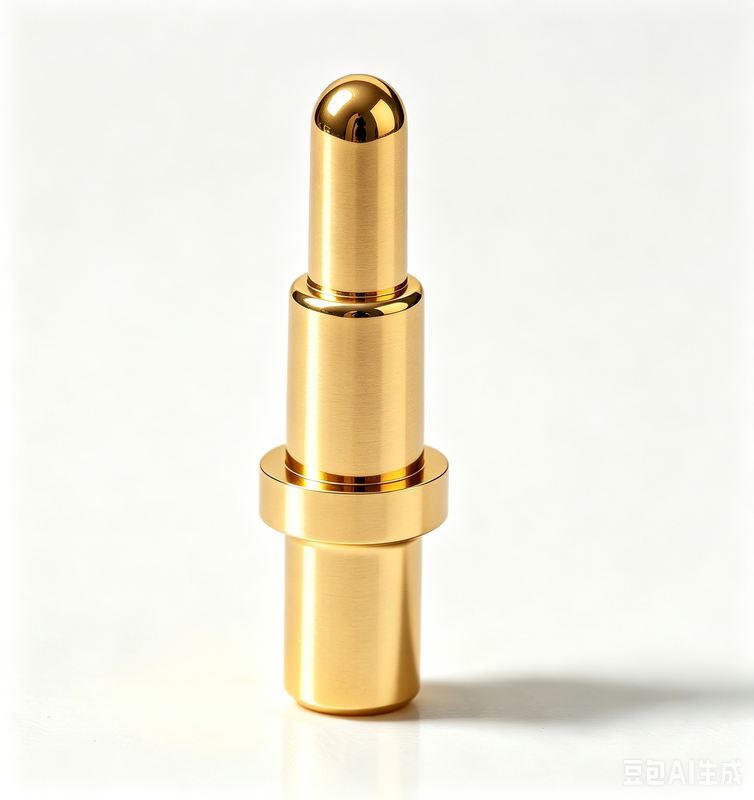

এসএমটি গোল্ড প্লাটিং স্প্রিং লোড পিসিবি পোগো পিন

এসএমটি গোল্ড প্লাটিং স্প্রিং লোড পিসিবি পোগো পিন

ব্র্যান্ড নাম: UPE
মডেল নম্বর: SMT POGO পিন
MOQ.: 10000
দাম: $0.1-$0.5
প্যাকেজিং বিশদ: পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী: টি/টি
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
ISO9001
লবণ স্প্রে পরীক্ষা:
48 এইচ
নাম:
SMT POGO পিন
উপাদান:
ব্রাস C3604, SOS304
যান্ত্রিক জীবন:
50000 চক্র মিনিট ..
অপারেটিং তাপমাত্রা:
-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।
যোগাযোগ প্রতিরোধ:
কাজের উচ্চতায় 50mΩ সর্বোচ্চ
কারেন্ট:
3A
ভোল্টেজ:
12V
যোগানের ক্ষমতা:
50 কেপিসিএস/দিন
বিশেষভাবে তুলে ধরা:

এসএমটি গোল্ড প্ল্যাটিং পোগো পিন

,

স্প্রিং লোড PCB পোগো পিন

,

গ্যারান্টি সহ স্বর্ণযুক্ত পোগো পিন

পণ্যের বিবরণ
এসএমটি গোল্ড প্লেটিং স্প্রিং লোডেড পিসিবি পোগো পিন
ইউপিই পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা সরবরাহ করে, বিভিন্ন আকার এবং কমপ্যাক্ট কাঠামো সরবরাহ করে। আমরা ১৫এ থেকে ৩০এ পর্যন্ত কাস্টমাইজড হাই-কারেন্ট সলিউশনে বিশেষজ্ঞ, নির্দিষ্ট গ্রাহকের প্রয়োজনীয়তা অনুসারে বিভিন্ন পণ্য এবং পোগো পিন সমাধান ডিজাইন করি।
একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপন করে। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোডযুক্ত প্লঞ্জার বৈশিষ্ট্যযুক্ত, যা সংকোচন এবং পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপানো হলে নির্ভরযোগ্য যোগাযোগ বজায় রাখতে দেয়।
৮ বাহ্যিক কাঠামোর প্রকার
Pogo Pin exterior structure types comparison chart
  • এসএমটি: ফ্ল্যাট বটম ডিজাইনের সাথে চমৎকার স্থিতিশীলতা যা পিসিবি বোর্ডের সোল্ডারিংয়ের জন্য সহজ
  • ডিপ: পিসিবি ওয়েল্ডিংয়ের সময় পজিশনিং পিন বিচ্যুতি প্রতিরোধ করে, সুনির্দিষ্ট অ্যালাইনমেন্ট নিশ্চিত করে
  • ডাবল হেড: ওয়েল্ডিংয়ের প্রয়োজনীয়তা ছাড়াই নমনীয় দ্বি-দিকনির্দেশক বোর্ড-টু-বোর্ড সংযোগ
  • রাইট অ্যাঙ্গেল: স্থান অপ্টিমাইজেশানের জন্য বাঁকানো টেইল ডিজাইন, তারের সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ
  • সোল্ডার কাপ: তারের সোল্ডারিংয়ের সহজ ক্ষমতা সহ কেবল পণ্যের জন্য আদর্শ
  • স্ক্রু-টাইপ: বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য কাস্টম স্পেসিফিকেশন
  • এক-পিস টাইপ: কাস্টম ডিজাইন বিকল্প সহ উচ্চ কারেন্ট ক্ষমতা
  • স্ফেরিকাল বল টাইপ: কাস্টম প্রয়োজনীয়তার সাথে পার্শ্বীয় বল সামঞ্জস্যপূর্ণ
অভ্যন্তরীণ কাঠামোর বিকল্প
কাঠামো এ: তির্যক বেভেল সহ প্লঞ্জার
Structure A - Plunger with oblique bevel design
সুবিধা: প্রচলিত ব্যবহার, স্থিতিশীল প্রতিবন্ধকতা, দীর্ঘ জীবনকাল
প্রয়োগ: এসএমটি এবং ডিপ নিয়মিত ব্যবহার
সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না
কাঠামো বি: ড্রিল করা ডিজাইন সহ প্লঞ্জার
Structure B - Plunger with drilled design
সুবিধা: সীমিত স্থানে সর্বোচ্চ সংকোচন
প্রয়োগ: এসএমটি এবং ডিপ নিয়মিত ব্যবহার
সতর্কতা: সীমা স্ট্রোক এবং অতিরিক্ত কারেন্ট অতিক্রম করা এড়িয়ে চলুন
কাঠামো সি: ফ্ল্যাট প্লঞ্জার ডিজাইন
Structure C - Flat plunger design
সুবিধা: সহজ মেশিনিং, স্থান-দক্ষ কাঠামো
প্রয়োগ: এসএমটি এবং ডিপ নিয়মিত ব্যবহার
সতর্কতা: সীমা স্ট্রোক এবং অতিরিক্ত কারেন্ট অতিক্রম করা এড়িয়ে চলুন
কাঠামো ডি: অন্তরক পুঁতি সহ ব্যারেল
Structure D - Barrel with insulating beads
সুবিধা: স্থিতিশীল প্রতিবন্ধকতা, ১০এ এর বেশি কারেন্টের জন্য উপযুক্ত
প্রয়োগ: এসএমটি এবং ডিপ নিয়মিত ব্যবহার
সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না
কাঠামো ই: দ্বিপাক্ষিক সংকোচন
Structure E - Dual-side compression design
সুবিধা: স্থান-সাশ্রয়ী, দীর্ঘ দূরত্ব, বড় সংকোচন বোর্ড যোগাযোগ
প্রয়োগ: বোর্ড-টু-বোর্ড ডকিং
সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না
কাঠামো এফ: চার-পিস সমন্বয়
Structure F - Four-piece combination design
সুবিধা: উচ্চ চাপ মসৃণতা, ন্যূনতম প্লঞ্জার বিচ্যুতি, জলরোধী, ধুলোরোধী, বর্ধিত জীবনকাল
প্রয়োগ: উচ্চ কারেন্ট, উচ্চ কর্মক্ষমতা, জলরোধী এবং ধুলোরোধী অ্যাপ্লিকেশন
কাঠামো জি: মধ্যবর্তী শ্যাফ্ট সংকোচন
Structure G - Intermediate shaft compression design
সুবিধা: সাধারণ কাঠামো, উচ্চ কারেন্ট ক্ষমতা
প্রয়োগ: উচ্চ কারেন্ট ব্যবহার ওয়েল্ডিং
সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না
কাঠামো এইচ: বল সংকোচন যোগাযোগ
Structure H - Ball compression contact design
সুবিধা: সাধারণ কাঠামো, সহজ প্রক্রিয়াকরণ
প্রয়োগ: ছোট কাজের স্ট্রোক অ্যাপ্লিকেশন
সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না
প্রয়োগের ক্ষেত্র
Pogo pin application areas and industries
কেন ইউপিই বেছে নেবেন?
  • কাস্টমাইজেশন এবং নমনীয়তা: নির্দিষ্ট প্রয়োজনীয়তার জন্য তৈরি সমাধান
  • দ্রুত নমুনা: দ্রুত প্রোটোটাইপিংয়ের সাথে দ্রুত বাজারে প্রবেশ
  • কঠোর মান পরীক্ষা: আগত উপাদান পরিদর্শন, প্রক্রিয়াধীন মান পরীক্ষা, ১০০% চূড়ান্ত পরীক্ষা এবং ট্রেসেবিলিটি ও সম্মতি সহ ব্যাপক পরীক্ষা
  • গ্রাহক-কেন্দ্রিক কিউসি নমনীয়তা: অভিযোজিত মান নিয়ন্ত্রণ প্রক্রিয়া
  • রিয়েল-টাইম কিউসি সহযোগিতা: তাৎক্ষণিক মান নিয়ন্ত্রণ সহায়তা
কর্মক্ষমতা পরামিতি
উপাদান উপাদানের বিকল্প
ব্যারেল উপাদান পিতল, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ
প্লঞ্জার উপাদান পিতল, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ, স্টেইনলেস স্টিল
স্প্রিং বিকল্প স্টেইনলেস স্টিল, মিউজিক ওয়্যার
প্লেটিং প্রয়োজনীয়তা গোল্ড-এইউ, সিলভার-এজি, প্যালাডিয়াম-নিকেল (পিডি-নি)
রেটেড কারেন্ট ১এ, ২এ, ৩এ, ৫এ, ১৫এ বা ৩০এ (কাঠামো নির্ভর)
রেটেড ভোল্টেজ ডিসি ১২ভি, ২৪ভি
যোগাযোগ প্রতিরোধ ৩০মিΩ, ৫০মিΩ সর্বোচ্চ। (স্থির)
জীবন পরীক্ষা ৫০,০০০ চক্র ন্যূনতম, ১,০০০,০০০ চক্র সর্বোচ্চ
রিফ্লো তাপমাত্রা ২৬৫°, ৪-৫ সেকেন্ড
নির্ভরযোগ্যতা পরীক্ষা
পরীক্ষার ধরণ স্পেসিফিকেশন
রিটেনশন ফোর্স প্রতি ঘন্টায় ৫০০±৫০ চক্র, ন্যূনতম ৫০,০০০ চক্র
আর্দ্রতা EIA-364-31, ৪০°C ± ২°C এ ৯০-৯৫% RH ৯৬ ঘন্টার জন্য
সোল্ডার হিট প্রতিরোধ EIA-364-56, ৩০-৩৫ সেকেন্ডের জন্য ২৬৫°C+১০/-০°C
লবণ স্প্রে EIA-364-26, ৩৫+১°C/-২°C এ ৫±১% লবণ দ্রবণ ৪৮ ঘন্টার জন্য
স্প্রিং ফোর্স পরীক্ষা কাজের উচ্চতায় ১০০g±২০g
তাপমাত্রা জীবন EIA-364-17, ৮৫°C ± ২°C এ ৯৬ ঘন্টার জন্য
সোল্ডারেবিলিটি EIA-364-52, ২৬৫±৫°C, ৬০/৪০±৫% Sn/pb সোল্ডার ৪.০-৫.০ সেকেন্ডের জন্য
যোগাযোগ প্রতিরোধ EIA-364-23, ১০০ mA সর্বোচ্চ পরীক্ষার কারেন্ট, ২০ mV সর্বোচ্চ ভোল্টেজ
পরীক্ষার সরঞ্জাম
আমাদের স্বাধীন পরীক্ষাগারে নিম্নলিখিত ব্যাপক পরীক্ষার সরঞ্জাম রয়েছে:
  • সন্নিবেশ বল পরীক্ষার মেশিন
  • দ্বিমাত্রিক প্রজেক্টর
  • বেধ মিটার
  • স্বয়ংক্রিয় পরিদর্শন মেশিন
  • ইনসুলেশন রেজিস্ট্যান্স টেস্টার
  • মেটালোগ্রাফিক নমুনা পলিশিং মেশিন
  • লবণ স্প্রে টেস্টার
  • কারেন্ট টেম্পারেচার রাইজ টেস্টার
  • লোড স্ট্রোক কার্ভ ইন্সট্রুমেন্ট
  • ROHS টেস্টার
  • রুক্ষতা টেস্টার
  • ইলাস্টিক ইম্পিডেন্স টেস্টার
  • লাইফ টেস্টার
প্রতিযোগিতামূলক সুবিধা
  • উচ্চ-প্রযুক্তি উৎপাদন: উন্নত উত্পাদন কৌশল উন্নত মানের জন্য
  • সিস্টেমেটিক ম্যানেজমেন্ট সিস্টেম: দক্ষতা এবং ধারাবাহিকতার জন্য সুবিন্যস্ত প্রক্রিয়া
  • ISO 9001 সার্টিফিকেশন: আন্তর্জাতিক মানগুলির প্রতি অঙ্গীকার
  • RoHS সম্মতি: পরিবেশগত এবং সুরক্ষা বিধি পূরণ করে
  • স্বল্প উন্নয়ন লিড টাইম: দ্রুত প্রোটোটাইপিং এবং উত্পাদন চক্র
  • প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান: সাশ্রয়ী, নির্ভরযোগ্য সমাধান
অর্ডার তথ্য
পেমেন্ট পদ্ধতি: টি/টি (ব্যাঙ্ক ট্রান্সফার), পেপ্যাল, ওসিবিসি ব্যাংক
সুপারিশ: নমুনার জন্য পেপ্যাল (আরও নিরাপদ), বাল্ক অর্ডারের জন্য টি/টি (কম ফি)
নমুনা লিড টাইম: ইনভেন্টরি নমুনা ২-৩ কার্যদিবস / কাস্টমাইজড নমুনা ৫-৭ কার্যদিবস
উত্পাদন লিড টাইম: ১০-১৫ কার্যদিবস
বাজার: আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা
বাণিজ্যিক শর্ত: এক্সডব্লিউ
ফ্রেট বিকল্প: এয়ার, সি, এক্সপ্রেস
পরিষেবা: যুক্তিসঙ্গত মূল্যে উচ্চ গুণমান, OEM পরিষেবা, কাস্টম আকার, রঙ এবং ডিজাইন
প্যাকেজিং এবং শিপিং
Pogo pin packaging and shipping methods
অনুসন্ধানের জন্য, অনুগ্রহ করে যোগাযোগ করুন: union@upetech.net
