ডাবল হেড স্প্রিং লোড পোগো যোগাযোগ প্রোব পোগো পিন

ব্র্যান্ড নাম:	UPE
মডেল নম্বর:	ডাবল হেড পোগো পিন
MOQ.:	10000
দাম:	$0.1-$0.5
প্যাকেজিং বিশদ:	পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

ISO9001

ডাবল হেড পোগো পিন

উপাদান:

ব্রাস C3604, SOS304

যোগাযোগ প্রতিরোধ:

কাজের উচ্চতায় 50mΩ সর্বোচ্চ

অপারেটিং তাপমাত্রা:

-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।

লবণ স্প্রে পরীক্ষা:

48 এইচ

যোগানের ক্ষমতা:

50 কেপিসিএস/দিন

বিশেষভাবে তুলে ধরা:

ডাবল হেড পোগো কন্টাক্ট প্রোব

স্প্রিং লোডেড POGO পিন

ডাবল হেড সহ পোগো পিন

পণ্যের বিবরণ

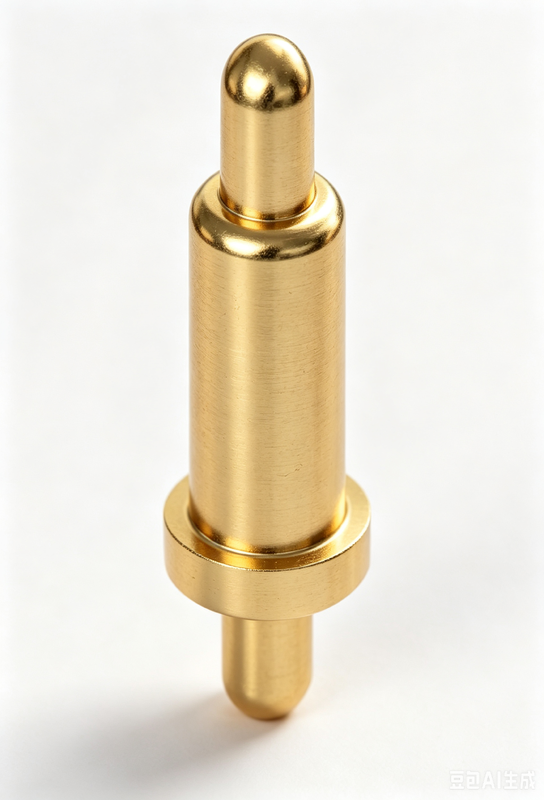

ডাবল হেড স্প্রিং লোড পোগো যোগাযোগ প্রোব

ইউপিই পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা সরবরাহ করে, বিভিন্ন আকার এবং ছোট কাঠামো সরবরাহ করে। আমরা 15A থেকে 30A পর্যন্ত উচ্চ-বর্তমানের পোগো পিনগুলি কাস্টমাইজ করি।বিভিন্ন পণ্য এবং পোগো পিন সমাধান গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে.

একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোড প্লঞ্জার নিয়ে গঠিত,কম্প্রেশন এবং নির্ভরযোগ্য যোগাযোগ বজায় রাখার অনুমতি দেয় যখন পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপ দেওয়া হয়.

প্রোডাক্ট স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
নাম	ডাবল হেড পোগো পিন
প্লঞ্জারের উপাদান	ব্রাস C3604
ব্যারেল উপাদান	ব্রাস C3604
স্প্রিং উপাদান	SUS304
যান্ত্রিক জীবন	50,000 চক্র ন্যূনতম
যোগাযোগ প্রতিরোধের	50mΩ সর্বোচ্চ
অপারেটিং তাপমাত্রা	-40°C থেকে +130°C
সোল্ডারিং তাপ প্রতিরোধের	২৬০°সি±৫°সি ২০ সেকেন্ড±২ সেকেন্ড
লবণ স্প্রে পরীক্ষা	৪৮ ঘন্টা
সার্টিফিকেশন	RoHS বা REACH মেনে চলুন
পরীক্ষা	১০০% খোলা এবং সংক্ষিপ্ত পরীক্ষা

উপলব্ধ বাইরের কাঠামো

আমরা গ্রাহকের নির্বাচনের জন্য 8 ধরণের বাইরের কাঠামোর POGO পিন অফার করি। স্ট্যান্ডার্ড POGO পিনের মোট উচ্চতা 2.8 মিমি থেকে 11.0 মিমি পর্যন্ত (ডিআইপি পোগো পিনের লেজের দৈর্ঘ্য ব্যতীত) ।

এসএমটি

ভাল স্থিতিশীলতার সাথে সহজ পিসিবি বোর্ড লোডিংয়ের জন্য সমতল নীচের নকশা।

ডিআইপি

পজিশনিং পিন দৃঢ় সংযোগের সাথে পিসিবি ওয়েল্ডিংয়ের সময় বিচ্যুতি রোধ করে।

ডাবল হেড

সোলাইডিংয়ের প্রয়োজনীয়তা ছাড়াই বোর্ড-টু-বোর্ড দ্বি-দিকনির্দেশক সংযোগ।

ডান কোণ

স্থান অপ্টিমাইজেশান জন্য বাঁকা লেজ নকশা, তারের লোডিং জন্য উপযুক্ত।

সোল্ডার কাপ

সহজ তারের ঢালাই ক্ষমতা সঙ্গে তারের পণ্য জন্য আদর্শ।

স্ক্রু টাইপ

বিভিন্ন গ্রাহকের চাহিদা মেটাতে কাস্টম স্পেসিফিকেশন।

এক টুকরো টাইপ

কাস্টম ডিজাইনের বিকল্প সহ উচ্চ বর্তমান ক্ষমতা।

গোলাকার বলের ধরন

কাস্টম ডিজাইনের বিকল্প সহ পার্শ্বীয় শক্তি ক্ষমতা।

অভ্যন্তরীণ কাঠামোর বিকল্প

কাঠামো A: Oblique Bevel Plunger

স্থিতিশীল প্রতিবন্ধকতা এবং দীর্ঘ জীবন সহ প্রচলিত ব্যবহার। এসএমটি এবং ডিআইপি অ্যাপ্লিকেশন। সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না।

কাঠামো বিঃ ড্রিলড প্লঞ্জার

সীমিত স্থানে সর্বাধিক সংকোচন। এসএমটি এবং ডিআইপি অ্যাপ্লিকেশন। সীমা স্ট্রোক এবং অত্যধিক বর্তমান অতিক্রম এড়ান।

কাঠামো C: ফ্ল্যাট প্লাঞ্জার

স্পেস-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য সহজ মেশিনিং। এসএমটি এবং ডিআইপি অ্যাপ্লিকেশন। সীমা স্ট্রোক এবং অত্যধিক বর্তমান অতিক্রম করা এড়িয়ে চলুন।

কাঠামো D: আইসোলেটিং মণু

10A এর উপরে বর্তমানের জন্য স্থিতিশীল প্রতিবন্ধকতা। এসএমটি এবং ডিআইপি অ্যাপ্লিকেশন। সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করতে পারে না।

কাঠামো E: দ্বৈত সংকোচন

বড় কম্প্রেশন সহ বোর্ড-টু-বোর্ড ডকিংয়ের জন্য স্থান-সঞ্চয় নকশা। সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করতে পারে না।

কাঠামো এফঃ চারটি টুকরো সমন্বয়

উচ্চ প্রেস মসৃণতা, ছোট প্লান্টার deflection, জলরোধী এবং ধুলোরোধী। উচ্চ বর্তমান এবং উচ্চ কর্মক্ষমতা অ্যাপ্লিকেশন জন্য আদর্শ।

কাঠামো জিঃ মধ্যবর্তী শ্যাফ্ট সংকোচন

সহজ কাঠামো উচ্চ স্রোত পাস করতে সক্ষম। উচ্চ স্রোত ব্যবহার ঢালাই। সীমা কাজ স্ট্রোক অতিক্রম করতে পারবেন না।

কাঠামো H: বল কম্প্রেশন যোগাযোগ

সহজ প্রক্রিয়াজাতকরণ সহ সহজ কাঠামো। ছোট কাজ স্ট্রোক অ্যাপ্লিকেশন। সীমা কাজ স্ট্রোক অতিক্রম করতে পারবেন না।

পণ্য অ্যাপ্লিকেশন

পিসিবি বোর্ড
ডিজিটাল ক্যামেরা / মেডিকেল প্রোডাক্ট / প্রিন্টার কার্টিজ
গল্ফ হ্যান্ডল / বৈদ্যুতিক যানবাহন / টেলিফোনি অ্যাপ্লিকেশন
হার্ট ডিফিব্রিলার / গাড়ি চার্জিং / বায়ু বিশুদ্ধকারী
এলইডি ফ্ল্যাট লাইট / এলইডি ফ্ল্যাশ লাইট / ট্যাবলেট / ল্যাপটপ / পিসি
পাওয়ার ব্যাংক / ডিজিটাল পণ্য / ছোট পরিবারের বৈদ্যুতিক অ্যাপ্লিকেশন
চার্জিং প্রোডাক্ট / সিগন্যাল ট্রান্সমিশন পণ্য

কেন ইউপিই বেছে নিন?

কাস্টমাইজেশন এবং নমনীয়তাঃবিশেষ চাহিদার জন্য কাস্টমাইজড সমাধান
দ্রুত নমুনাঃদ্রুত প্রোটোটাইপিংয়ের মাধ্যমে দ্রুত বাজারে সময়
কঠোর গুণমান পরীক্ষাঃইনকামিং উপাদান পরিদর্শন, প্রক্রিয়া চলাকালীন চেক, 100% চূড়ান্ত পরীক্ষা এবং সম্মতি যাচাইকরণ সহ বিস্তৃত পরীক্ষা
ক্লায়েন্ট-কেন্দ্রিক কোয়ালিটি কন্ট্রোলের নমনীয়তা:মান নিয়ন্ত্রণের প্রক্রিয়াগুলি অভিযোজিত
রিয়েল-টাইম কোয়ালিটি কন্ট্রোল সহযোগিতা:ক্রমাগত মানের পর্যবেক্ষণ এবং উন্নতি

পারফরম্যান্স প্যারামিটার

উপাদান	উপাদান বিকল্প
ব্যারেল উপাদান	ব্রোঞ্জ, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ
প্লঞ্জারের উপাদান	ব্রাস, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ, স্টেইনলেস স্টীল
স্প্রিং অপশন	স্টেইনলেস স্টীল, মিউজিক ওয়্যার
প্লাটিংয়ের প্রয়োজনীয়তা	স্বর্ণ (আউ), রৌপ্য (এগ), প্যালাডিয়াম-নিকেল (পিডি-নি)
নামমাত্র বর্তমান	1A, 2A, 3A, 5A, 15A, 30A (স্ট্রাকচার নির্ভর)
নামমাত্র ভোল্টেজ	DC 12V, 24V
যোগাযোগ প্রতিরোধের	30mΩ, 50mΩ সর্বোচ্চ (নিরবতা)
জীবন পরীক্ষা	50,000 চক্র ন্যূনতম, 1,000,000 চক্র সর্বোচ্চ
রিফ্লো তাপমাত্রা	265°, 4-5 সেকেন্ড

নির্ভরযোগ্যতা পরীক্ষা

পরীক্ষার ধরন	স্পেসিফিকেশন
ধারণ ক্ষমতা	প্রতি ঘণ্টায় ৫০০±৫০টি চক্র, ন্যূনতম ৫০,০০০টি চক্র
আর্দ্রতা	90-95% RH 40°C±2°C এ 96 ঘন্টা
সোল্ডার তাপ প্রতিরোধের	265°C+10/-0°C 30-35 সেকেন্ডের জন্য
লবণ স্প্রে	৩৫+১°সি/-২°সি তে ৫±১% লবণীয় দ্রবণ ৪৮ ঘন্টা
স্প্রিং ফোর্স টেস্ট	কাজের উচ্চতায় 100g±20g
তাপমাত্রা জীবন	৯৬ ঘন্টা ধরে ৮৫°সি±২°সি
সোল্ডারযোগ্যতা	২৬৫±৫°সি, ৬০/৪০±৫% Sn/pb সোল্ডার ৪.০-৫.০ সেকেন্ড
যোগাযোগ প্রতিরোধের	পরীক্ষার বর্তমান সর্বোচ্চ 100mA, সর্বোচ্চ 20mV ভোল্টেজ

পরীক্ষার সরঞ্জাম

আমাদের স্বাধীন গবেষণাগারে পরীক্ষামূলক যন্ত্রপাতি রয়েছে যার মধ্যে রয়েছে ইনসেপশন ফোর্স টেস্টিং মেশিন, দ্বি-মাত্রিক প্রজেক্টর, বেধ মিটার, স্বয়ংক্রিয় পরিদর্শন মেশিন,বিচ্ছিন্নতা প্রতিরোধের পরীক্ষক, ধাতব নমুনা পলিশিং মেশিন, লবণ স্প্রে পরীক্ষক, বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষক, লোড স্ট্রোক বক্ররেখা যন্ত্রপাতি, ROHS পরীক্ষক, রুক্ষতা পরীক্ষক, ইলাস্টিক প্রতিরোধের পরীক্ষক,এবং জীবন পরীক্ষক.

প্রতিযোগিতামূলক সুবিধা

উচ্চ প্রযুক্তির উৎপাদন:উন্নত মানের জন্য উন্নত উত্পাদন কৌশল
পদ্ধতিগত ব্যবস্থাপনা ব্যবস্থাঃকার্যকারিতা এবং ধারাবাহিকতা নিশ্চিত করার জন্য সুষ্ঠু প্রক্রিয়া
আইএসও ৯০০১ সার্টিফিকেশনঃআন্তর্জাতিক মানের মানদণ্ডের প্রতিশ্রুতি
RoHS সম্মতিঃপরিবেশগত ও নিরাপত্তা সংক্রান্ত নিয়মাবলী পূরণ করে
সংক্ষিপ্ত বিকাশের সময়ঃপ্রোটোটাইপিং এবং উৎপাদন চক্র দ্রুততর
প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমানঃনির্ভরযোগ্যতা হ্রাস না করে খরচ কার্যকর সমাধান

অর্ডার সংক্রান্ত তথ্য

সেবা	বিস্তারিত
অর্থ প্রদানের পদ্ধতি	টি/টি (ব্যাংক ট্রান্সফার), পেপাল, ওসিবিসি ব্যাংক নমুনার জন্য পেপাল প্রস্তাবিত, বাল্ক অর্ডারের জন্য টি / টি
নমুনা লিড টাইম	স্টক নমুনাঃ ২-৩ কার্যদিবস কাস্টমাইজড নমুনাঃ 5-7 কার্যদিবস
উত্পাদন লিড সময়	১০-১৫ কার্যদিবস
বাজারে সেবা	আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা
বাণিজ্য শর্তাবলী	EXW
মালবাহী বিকল্প	এয়ার, সাগর, এক্সপ্রেস
সেবা	যুক্তিসঙ্গত মূল্য সহ উচ্চমানের, OEM পরিষেবা, কাস্টম আকার, রঙ এবং ডিজাইন

প্যাকেজিং ও শিপিং

আমাদের সাথে যোগাযোগ

কোন প্রশ্ন থাকলে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুনঃ union@upetech.net
