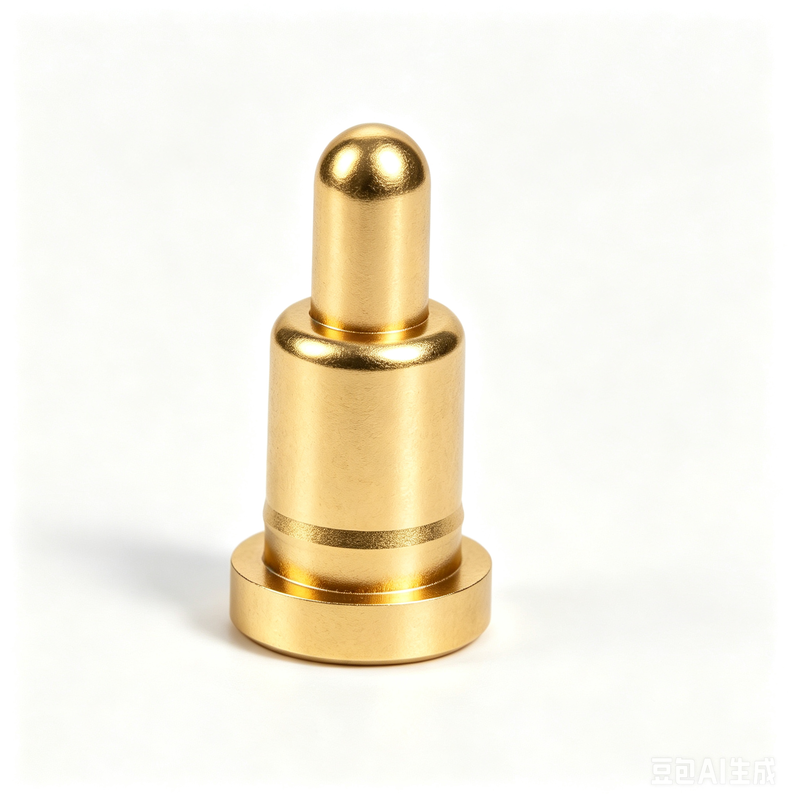

স্প্রিং লোডেড এসএসটি কন্টাক্টস পোগো পিন

ব্র্যান্ড নাম:	UPE
মডেল নম্বর:	SMT স্প্রিং-লোডেড পোগো পিন
MOQ.:	10000
দাম:	$0.1-$0.5
প্যাকেজিং বিশদ:	পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

ISO9001

SMT স্প্রিং-লোডেড পোগো পিন

উপাদান:

ব্রাস C3604, SOS304

কারেন্ট:

ভোল্টেজ:

যান্ত্রিক জীবন:

50000 চক্র মিনিট ..

যোগাযোগ প্রতিরোধ:

কাজের উচ্চতায় 50mΩ সর্বোচ্চ

অপারেটিং তাপমাত্রা:

-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।

লবণ স্প্রে পরীক্ষা:

48 এইচ

যোগানের ক্ষমতা:

50 কেপিসিএস/দিন

বিশেষভাবে তুলে ধরা:

স্প্রিং লোড SMT POGO পিন

এসএসটি কন্টাক্টস পোগো পিন

স্প্রিং কন্টাক্ট সহ পোগো পিন

পণ্যের বিবরণ

স্প্রিং লোড SMT যোগাযোগ Pogo পিন

ইউপিই পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা সরবরাহ করে, বিভিন্ন আকার এবং ছোট কাঠামো সরবরাহ করে। আমরা 15A থেকে 30A পর্যন্ত উচ্চ-বর্তমানের পোগো পিনগুলি কাস্টমাইজ করি।বিভিন্ন পণ্য এবং পোগো পিন সমাধান গ্রাহকের নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী ডিজাইন করা যেতে পারে.

একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোড প্লঞ্জার নিয়ে গঠিত,কম্প্রেশন এবং নির্ভরযোগ্য যোগাযোগ বজায় রাখার অনুমতি দেয় যখন পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপ দেওয়া হয়.

পোগো পিন বহিরাগত কাঠামো

আমরা গ্রাহকের নির্বাচনের জন্য 8 ধরণের বাইরের কাঠামোর POGO পিন সরবরাহ করি। স্ট্যান্ডার্ড POGO পিনগুলি 2.8 মিমি থেকে 11.0 মিমি পর্যন্ত মোট উচ্চতার সাথে ডিজাইন করা হয়েছে (ডিআইপি পোগো পিনের লেজ দৈর্ঘ্য ব্যতীত) ।

এসএমটি কাঠামো

সহজ পিসিবি বোর্ড লোডিংয়ের জন্য সমতল নীচের ব্যারেল ডিজাইনের সাথে ভাল স্থিতিশীলতা।

ডিআইপি গঠন

ডিভিয়েশন ছাড়াই সঠিক পিসিবি ওয়েল্ডিংয়ের জন্য ব্যারেল লেজের কাছে পজিশনিং পিন বৈশিষ্ট্যযুক্ত।

ডাবল হেড স্ট্রাকচার

ওয়েল্ডিং প্রয়োজনীয়তা ছাড়াই দ্বি-দিকের বোর্ড-টু-বোর্ড সংযোগে নমনীয়তা সরবরাহ করে।

ডান কোণ গঠন

বাঁকা লেজ নকশা স্থান অপ্টিমাইজেশান বিকল্প প্রস্তাব এবং তারের সঙ্গে soldered করা যেতে পারে।

সোল্ডার কাপ গঠন

সহজ তারের ldালাই ক্ষমতা সঙ্গে তারের পণ্য জন্য উপযুক্ত।

স্ক্রু টাইপ কাঠামো

কাস্টম বিকল্পগুলির সাথে বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য বিশেষ স্পেসিফিকেশন।

এক টুকরো টাইপ কাঠামো

এটি বড় প্রবাহ বহন করতে সক্ষম এবং গ্রাহকের নির্দিষ্ট চাহিদা অনুযায়ী কাস্টমাইজযোগ্য।

গোলাকার বল টাইপ কাঠামো

পার্শ্বীয় শক্তি সমর্থন করে এবং গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।

পোগো পিন অভ্যন্তরীণ কাঠামো

আমরা গ্রাহকের চাহিদা অনুযায়ী উপযুক্ত অভ্যন্তরীণ কাঠামো মেলেঃ

কাঠামো A: Oblique Bevel Plunger

স্থিতিশীল প্রতিবন্ধকতা এবং দীর্ঘ জীবন সঙ্গে প্রচলিত ব্যবহার। অ্যাপ্লিকেশনঃ SMT & DIP নিয়মিত ব্যবহার। সতর্কতাঃ সীমা কাজ স্ট্রোক অতিক্রম করতে পারবেন না।

কাঠামো বিঃ ড্রিলড প্লঞ্জার

সীমিত স্থানে সর্বাধিক সংকোচন। অ্যাপ্লিকেশনঃ এসএমটি এবং ডিআইপি নিয়মিত ব্যবহার। সতর্কতাঃ সীমা স্ট্রোক বা অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারে না।

কাঠামো C: ফ্ল্যাট প্লাঞ্জার

A & B ভিত্তিক স্থান কাঠামোর জন্য সহজ যন্ত্রপাতি। অ্যাপ্লিকেশনঃ SMT & DIP নিয়মিত ব্যবহার। সতর্কতাঃ সীমা স্ট্রোক বা অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারবেন না।

কাঠামো D: আইসোলেটিং মণির সাথে ব্যারেল

স্থিতিশীল প্রতিবন্ধকতা 10A এর উপরে প্রবাহের জন্য উপযুক্ত। অ্যাপ্লিকেশনঃ SMT & DIP নিয়মিত ব্যবহার। সতর্কতাঃ সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না।

কাঠামো E: ডাবল-পার্শ্বযুক্ত কম্প্রেশন প্লঞ্জার

দীর্ঘ দূরত্ব এবং বড় সংকোচন বোর্ড-টু-বোর্ড যোগাযোগের সাথে স্থান-সঞ্চয় নকশা। অ্যাপ্লিকেশনঃ বোর্ড-টু-বোর্ড ডকিং। সতর্কতাঃ সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করতে পারে না।

কাঠামো এফঃ চারটি টুকরো সমন্বয়

উচ্চ প্রেস মসৃণতা, ছোট প্লান্টার বিপরীতমুখী, জলরোধী এবং ধুলোরোধী এবং বর্ধিত কাজের জীবন। অ্যাপ্লিকেশনঃ উচ্চ বর্তমান, উচ্চ কর্মক্ষমতা, জলরোধী এবং ধুলোরোধী প্রয়োজনীয়তা।

কাঠামো জিঃ মধ্যবর্তী শ্যাফ্ট সংকোচন

উচ্চ স্রোত পাস করতে সক্ষম সহজ কাঠামো। অ্যাপ্লিকেশনঃ উচ্চ স্রোত ব্যবহার ঢালাই। সতর্কতাঃ সীমা কাজ স্ট্রোক অতিক্রম করতে পারবেন না।

কাঠামো H: বল কম্প্রেশন যোগাযোগ

সহজ প্রক্রিয়াজাতকরণ সহ সহজ কাঠামো। অ্যাপ্লিকেশনঃ ছোট কাজের স্ট্রোক ব্যবহার। সতর্কতাঃ সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করতে পারে না।

পোগো পিন অ্যাপ্লিকেশন এলাকা

কেন ইউপিই বেছে নিন?

কাস্টমাইজেশন এবং নমনীয়তা
দ্রুত নমুনা = দ্রুত বাজারে সময়
প্রতিটি সংযোগকারী কঠোর মানের পরীক্ষার মধ্য দিয়ে যায় (ইনকামিং উপাদান পরিদর্শন, ইন-প্রসেস মানের পরীক্ষা, 100% চূড়ান্ত পরীক্ষা, ট্রেসেবিলিটি এবং সম্মতি)
গ্রাহক-কেন্দ্রিক কোয়ালিটি নিয়ন্ত্রণের নমনীয়তা
রিয়েল-টাইম কিউসি সহযোগিতা

স্প্রিং-লোড পোগো পিন সংযোগকারী পারফরম্যান্স প্যারামিটার

অংশের নাম	প্যারামিটার পারফরম্যান্স টেবিল
ব্যারেল উপাদান	ব্রোঞ্জ। বেরিলিয়াম তামা। ফসফর ব্রোঞ্জ।
প্লঞ্জারের উপাদান	ব্রোঞ্জ। বেরিলিয়াম তামা। ফসফর ব্রোঞ্জ। স্টেইনলেস স্টীল।
স্প্রিং অপশন	স্টেইনলেস স্টীল।
প্লাটিংয়ের প্রয়োজনীয়তা	গোল্ড-আউ∙ সিলভার-এগ∙ প্যালাডিয়াম-নিকেল (পিডি-নি)
নামমাত্র বর্তমান	1A, 2A, 3A, 5A, 15A বা 30A (বিভিন্ন কাঠামো)
নামমাত্র ভোল্টেজ	DC 12V 24V
যোগাযোগ প্রতিরোধের	30mΩ 50mΩ সর্বোচ্চ (নিরবতা)
জীবন পরীক্ষা	50,000 চক্র মিনিট 1,000,000 চক্র সর্বোচ্চ
রিফ্লো তাপমাত্রা।	২৬৫°, ৪-৫ সেকেন্ড

POGO পিন নির্ভরযোগ্যতা পরীক্ষা

পরীক্ষার ধরন	বিশেষ উল্লেখ
ধারণ ক্ষমতা	নামমাত্র সাইক্লিং 500±50 প্রতি ঘন্টা, ন্যূনতম 50,000 চক্র
আর্দ্রতা	EIA-364-31, পরীক্ষা পদ্ধতি II, শর্ত A: 90-95% RH 40°C ± 2°C এ 96 ঘন্টা ধরে
সোল্ডার তাপ প্রতিরোধের	EIA-364-56, পদ্ধতি 5, স্তর 2: 265°C+10/-0°C 30-35 সেকেন্ডের জন্য
লবণ স্প্রে	EIA-364-26, পরীক্ষার শর্ত B: 35+1°C/-2°C এ 48 ঘন্টা ধরে 5±1% লবণ সমাধান
স্প্রিং ফোর্স টেস্ট	স্বাভাবিক শক্তি পরীক্ষার পদ্ধতি, কাজের উচ্চতায় 100g±20g
তাপমাত্রা জীবন	EIA-364-17, পরীক্ষার পদ্ধতি A, অবস্থা 4: 85 °C ± 2 °C 96 ঘন্টা
সোল্ডারযোগ্যতা	EIA-364-52: ২৬৫±৫°C, ৬০/৪০±৫% Sn/pb লোডারে ৪.০-৫.০ সেকেন্ড ডুব দিন
যোগাযোগ প্রতিরোধের	EIA-364-23: পরীক্ষার বর্তমান সর্বোচ্চ 100 mA, সর্বোচ্চ 20 mV ভোল্টেজ

পরীক্ষার সরঞ্জাম

আমরা একটি স্বাধীন পরীক্ষাগার পরিচালনা করি যা পরীক্ষামূলক সরঞ্জাম দিয়ে সজ্জিত, যার মধ্যে রয়েছেঃ

ইনসেট ফোর্স টেস্টিং মেশিন
দুই মাত্রিক প্রজেক্টর
বেধ মিটার
স্বয়ংক্রিয় পরিদর্শন যন্ত্র
আইসোলেশন প্রতিরোধের পরীক্ষক
ধাতুগ্রাফিক নমুনা পলিশিং মেশিন
লবণ স্প্রে পরীক্ষক
বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষক
লোড স্ট্রোক কার্ভ যন্ত্র
ROHS পরীক্ষক
রুক্ষতা পরীক্ষক
ইলাস্টিক ইম্পেড্যান্স পরীক্ষক
লাইফ টেস্ট

ইউপিই কোম্পানির প্রতিযোগিতামূলক সুবিধা

উন্নত উত্পাদন কৌশল ব্যবহার করে উচ্চ প্রযুক্তির উত্পাদন
কার্যকারিতা এবং ধারাবাহিকতা নিশ্চিত করার জন্য সিস্টেমিক ব্যবস্থাপনা ব্যবস্থা
আইএসও ৯০০১ আন্তর্জাতিক মানের মানদণ্ডের প্রমাণ
RoHS সম্মতি পরিবেশগত এবং নিরাপত্তা প্রবিধান পূরণ
দ্রুত প্রোটোটাইপিং এবং উত্পাদনের জন্য সংক্ষিপ্ত উন্নয়ন লিড টাইম
নির্ভরযোগ্যতার সাথে আপস না করে প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান

অর্থ প্রদানের পদ্ধতি

টি/টি (ব্যাংক ট্রান্সফার), পেপাল, ওসিবিসি ব্যাংক

প্রস্তাবনাঃ নমুনার জন্য পেপাল ব্যবহার করুন (নিরাপদ), বাল্ক অর্ডারের জন্য টি / টি ব্যবহার করুন (কম ফি)

লিড টাইমস এবং সার্ভিস বিস্তারিত

নমুনা নেতৃত্বের সময়ঃ ইনভেন্টরি নমুনা 2-3 কার্যদিবস / কাস্টমাইজড নমুনা 5-7 কার্যদিবস

উত্পাদন সীসা সময়ঃ 10-15 কার্যদিবস

সার্ভিস করা বাজার: আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা

বাণিজ্যিক সময়কালঃ EXW

মালবাহী বিকল্পঃ বায়ু, সমুদ্র, এক্সপ্রেস

সেবা: যুক্তিসঙ্গত মূল্যে উচ্চমানের, OEM পরিষেবা, যে কোনও বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য

প্যাকেজিং ও শিপিং

কোন প্রশ্ন থাকলে, আমাদের সাথে যোগাযোগ করুনঃ

ইউনিয়ন@upetech.net
