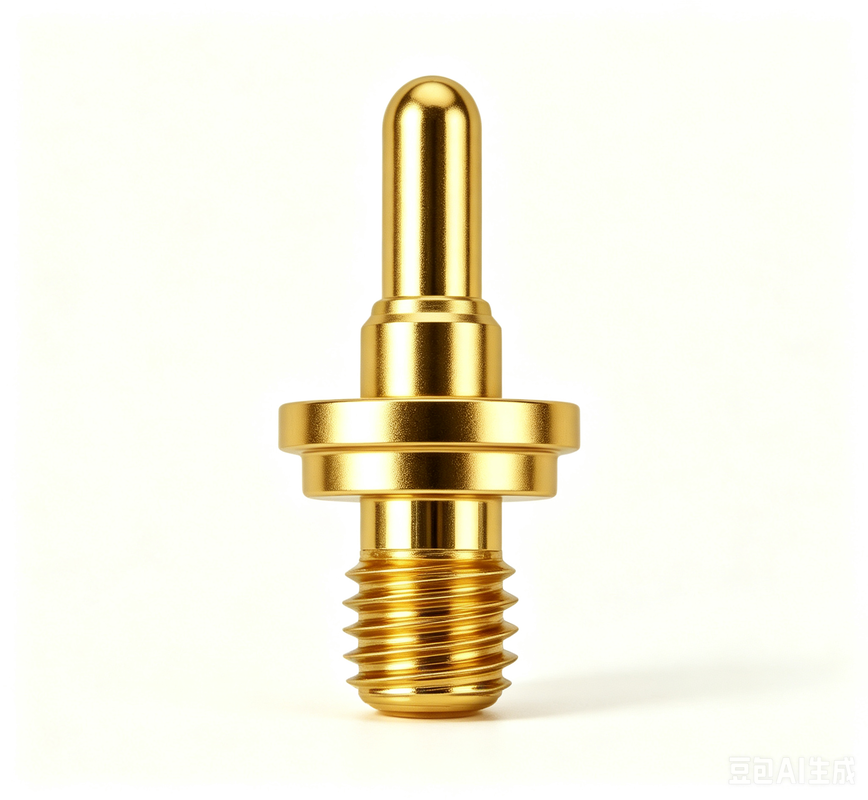

স্ক্রু থ্রেড স্প্রিং প্লঞ্জার বৈদ্যুতিক যোগাযোগের পোগো পিন

ব্র্যান্ড নাম:	UPE
মডেল নম্বর:	স্ক্রু থ্রেড স্প্রিং-লোডেড পোগো পিন
MOQ.:	10000
দাম:	$0.1-$0.5
প্যাকেজিং বিশদ:	পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

সাক্ষ্যদান:

ISO9001

স্ক্রু থ্রেড স্প্রিং-লোডেড পোগো পিন

উপাদান:

ব্রাস C3604, SOS304

কারেন্ট:

ভোল্টেজ:

যান্ত্রিক জীবন:

50000 চক্র মিনিট ..

যোগাযোগ প্রতিরোধ:

কাজের উচ্চতায় 50mΩ সর্বোচ্চ

অপারেটিং তাপমাত্রা:

-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।

লবণ স্প্রে পরীক্ষা:

48 এইচ

যোগানের ক্ষমতা:

50 কেপিসিএস/দিন

বিশেষভাবে তুলে ধরা:

স্ক্রু থ্রেড স্প্রিং প্লাঞ্জার

বৈদ্যুতিক যোগাযোগ পোগো পিন

ওয়ারেন্টি সহ পোগো পিন

পণ্যের বিবরণ

স্ক্রু থ্রেড স্প্রিং প্লাঞ্জার ইলেকট্রিক্যাল কন্টাক্ট পোগো পিন

বিভিন্ন আকার এবং কাঠামোর জন্য পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা। 15A-30A থেকে কাস্টমাইজড হাই কারেন্ট সলিউশন। গ্রাহকের প্রয়োজনীয়তা অনুসারে ডিজাইন করা বিভিন্ন পণ্য এবং পোগো পিন সমাধান।

একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা সার্কিটগুলির মধ্যে অস্থায়ী সংযোগ স্থাপন করে। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোডেড প্লাঞ্জার বৈশিষ্ট্যযুক্ত, যা পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপানো হলে নির্ভরযোগ্য সংযোগ বজায় রাখার জন্য সংকুচিত হয়।

8 বাহ্যিক কাঠামোর প্রকার

SMT: ফ্ল্যাট বটম ডিজাইনের সাথে ভাল স্থিতিশীলতা যা PCB বোর্ডের সোল্ডারিংয়ের জন্য সহজ
DIP: পজিশনিং পিন PCB ওয়েল্ডিংয়ের সময় বিচ্যুতি প্রতিরোধ করে দৃঢ় পজিশনিং সহ
ডাবল হেড: ওয়েল্ডিং ছাড়াই দ্বিমুখী বোর্ড-টু-বোর্ড সংযোগ
রাইট অ্যাঙ্গেল: স্থান অপ্টিমাইজেশানের জন্য বাঁকানো টেইল ডিজাইন, তারের সাথে সোল্ডার করা যেতে পারে
সোল্ডার কাপ: তারের ওয়েল্ডিংয়ের জন্য সহজ কেবল পণ্যের জন্য উপযুক্ত
স্ক্রু-টাইপ: বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য বিশেষ স্পেসিফিকেশন
এক-পিস টাইপ: কাস্টম স্পেসিফিকেশন সহ উচ্চ কারেন্ট ক্ষমতা
গোলকাকার বল টাইপ: কাস্টম প্রয়োজনীয়তা সহ পার্শ্বীয় শক্তি ক্ষমতা

অভ্যন্তরীণ কাঠামোর বিকল্প

কাঠামো A: তির্যক বেভেল সহ প্লাঞ্জার

সুবিধা: প্রচলিত ব্যবহার, স্থিতিশীল প্রতিবন্ধকতা, দীর্ঘ জীবন

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারবে না

কাঠামো B: ড্রিল করা ডিজাইন সহ প্লাঞ্জার

সুবিধা: সীমিত স্থানে সর্বোচ্চ সংকোচন

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা স্ট্রোক বা অতিরিক্ত কারেন্ট অতিক্রম করতে পারবে না

কাঠামো C: ফ্ল্যাট ডিজাইন সহ প্লাঞ্জার

সুবিধা: স্থান কাঠামোর জন্য সহজ মেশিনিং

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা স্ট্রোক বা অতিরিক্ত কারেন্ট অতিক্রম করতে পারবে না

কাঠামো D: ইনসুলেটিং পুঁতি সহ ব্যারেল

সুবিধা: 10A এর বেশি কারেন্টের জন্য স্থিতিশীল প্রতিবন্ধকতা

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারবে না

কাঠামো E: দ্বিপাক্ষিক সংকোচন

সুবিধা: স্থান সাশ্রয়ী, দীর্ঘ দূরত্ব, বড় সংকোচন বোর্ড যোগাযোগ

প্রয়োগ: বোর্ড টু বোর্ড ডকিং

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারবে না

কাঠামো F: চার-পিস কম্বিনেশন

সুবিধা: উচ্চ প্রেস মসৃণতা, ছোট প্লাঞ্জার বিচ্যুতি, জলরোধী, ধুলোরোধী, বর্ধিত জীবন

প্রয়োগ: উচ্চ কারেন্ট, উচ্চ পারফরম্যান্স, জলরোধী এবং ধুলোরোধী অ্যাপ্লিকেশন

কাঠামো G: মধ্যবর্তী শ্যাফ্ট সংকোচন

সুবিধা: উচ্চ কারেন্ট ক্ষমতা সহ সাধারণ কাঠামো

প্রয়োগ: উচ্চ কারেন্ট ব্যবহার ওয়েল্ডিং

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারবে না

কাঠামো H: বল কম্প্রেশন কন্টাক্ট

সুবিধা: সহজ প্রক্রিয়াকরণ সহ সাধারণ কাঠামো

প্রয়োগ: ছোট কাজের স্ট্রোক অ্যাপ্লিকেশন

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারবে না

প্রয়োগের ক্ষেত্র

কেন UPE বেছে নেবেন?

কাস্টমাইজেশন এবং নমনীয়তা: নির্দিষ্ট প্রয়োজনীয়তার জন্য তৈরি সমাধান
দ্রুত নমুনা: দ্রুত প্রোটোটাইপিং সহ দ্রুত টাইম-টু-মার্কেট
কঠোর মান পরীক্ষা: আগত উপাদান পরিদর্শন, ইন-প্রসেস চেক, 100% চূড়ান্ত পরীক্ষা এবং সম্মতি ট্র্যাকিং সহ ব্যাপক পরীক্ষা
গ্রাহক-কেন্দ্রিক QC: নমনীয় মান নিয়ন্ত্রণ প্রক্রিয়া
রিয়েল-টাইম QC সহযোগিতা: তাৎক্ষণিক মান নিয়ন্ত্রণ সহায়তা

কর্মক্ষমতা পরামিতি

উপাদান	উপাদানের বিকল্প
ব্যারেল উপাদান	পিতল, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ
প্লাঞ্জার উপাদান	পিতল, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ, স্টেইনলেস স্টিল
স্প্রিং বিকল্প	স্টেইনলেস স্টিল, মিউজিক ওয়্যার
প্লেটিং প্রয়োজনীয়তা	সোনা-Au, রূপা-Ag, প্যালাডিয়াম-নিকেল (Pd-Ni)
রেটেড কারেন্ট	1A, 2A, 3A, 5A, 15A বা 30A (কাঠামো নির্ভর)
রেটেড ভোল্টেজ	DC 12V, 24V
যোগাযোগ প্রতিরোধ	30mΩ, 50mΩ সর্বোচ্চ (স্থির)
জীবন পরীক্ষা	50,000 চক্র ন্যূনতম, 1,000,000 চক্র সর্বোচ্চ
রিফ্লো তাপমাত্রা	265°C, 4-5 সেকেন্ড

নির্ভরযোগ্যতা পরীক্ষা

পরীক্ষার প্রকার	স্পেসিফিকেশন
রিটেনশন ফোর্স	500±50 চক্র প্রতি ঘন্টা, 50,000 চক্র ন্যূনতম
আর্দ্রতা	EIA-364-31, 90-95% RH 40°C ± 2°C এ 96 ঘন্টার জন্য
সোল্ডার হিট প্রতিরোধ	EIA-364-56, 265°C+10/-0°C 30-35 সেকেন্ডের জন্য
লবণ স্প্রে	EIA-364-26, 5±1% লবণ দ্রবণ 35+1°C/-2°C এ 48 ঘন্টার জন্য
স্প্রিং ফোর্স পরীক্ষা	কাজের উচ্চতায় 100g±20g
তাপমাত্রা জীবন	EIA-364-17, 85°C ± 2°C 96 ঘন্টার জন্য
সোল্ডারেবিলিটি	EIA-364-52, 265°C±5°C, 60/40±5% Sn/pb সোল্ডার 4.0-5.0 সেকেন্ডের জন্য
যোগাযোগ প্রতিরোধ	EIA-364-23, 100 mA সর্বোচ্চ পরীক্ষার কারেন্ট, 20 mV সর্বোচ্চ ভোল্টেজ

পরীক্ষার সরঞ্জাম

স্বাধীন পরীক্ষাগার যা নিম্নলিখিত সহ ব্যাপক পরীক্ষার সরঞ্জাম দিয়ে সজ্জিত:

সন্নিবেশ শক্তি পরীক্ষার মেশিন
দ্বিমাত্রিক প্রজেক্টর
বেধ মিটার
স্বয়ংক্রিয় পরিদর্শন মেশিন
ইনসুলেশন রেজিস্ট্যান্স টেস্টার
ধাতুবিদ্যা নমুনা পলিশিং মেশিন
লবণ স্প্রে টেস্টার
কারেন্ট টেম্পারেচার রাইজ টেস্টার
লোড স্ট্রোক কার্ভ ইন্সট্রুমেন্ট
ROHS টেস্টার
রুক্ষতা টেস্টার
ইলাস্টিক ইম্পিডেন্স টেস্টার
জীবন টেস্টার

প্রতিযোগিতামূলক সুবিধা

উচ্চ-প্রযুক্তি উৎপাদন: উন্নত উত্পাদন কৌশল যা উন্নত মানের জন্য
পদ্ধতিগত ব্যবস্থাপনা: দক্ষতা এবং সামঞ্জস্যের জন্য সুবিন্যস্ত প্রক্রিয়া
ISO 9001 সার্টিফিকেশন: আন্তর্জাতিক মান ব্যবস্থাপনা মান
RoHS সম্মতি: পরিবেশগত এবং সুরক্ষা বিধি পূরণ করে
স্বল্প উন্নয়ন লিড টাইম: দ্রুত প্রোটোটাইপিং এবং উৎপাদন চক্র
প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান: সাশ্রয়ী নির্ভরযোগ্য সমাধান

অর্ডার তথ্য

পেমেন্ট পদ্ধতি: T/T (ব্যাঙ্ক ট্রান্সফার), PayPal, OCBC ব্যাঙ্ক

সুপারিশ: নমুনার জন্য PayPal (বেশি নিরাপদ), বাল্ক অর্ডারের জন্য T/T (কম ফি)

নমুনার লিড টাইম: ইনভেন্টরি নমুনা 2-3 কার্যদিবস / কাস্টমাইজড নমুনা 5-7 কার্যদিবস

উৎপাদন লিড টাইম: 10-15 কার্যদিবস

বাজার: আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা

বাণিজ্যিক শর্ত: EXW

ফ্রেট বিকল্প: এয়ার, সি, এক্সপ্রেস

পরিষেবা: যুক্তিসঙ্গত মূল্যে উচ্চ গুণমান, OEM পরিষেবা, কাস্টম আকার, রঙ এবং ডিজাইন
