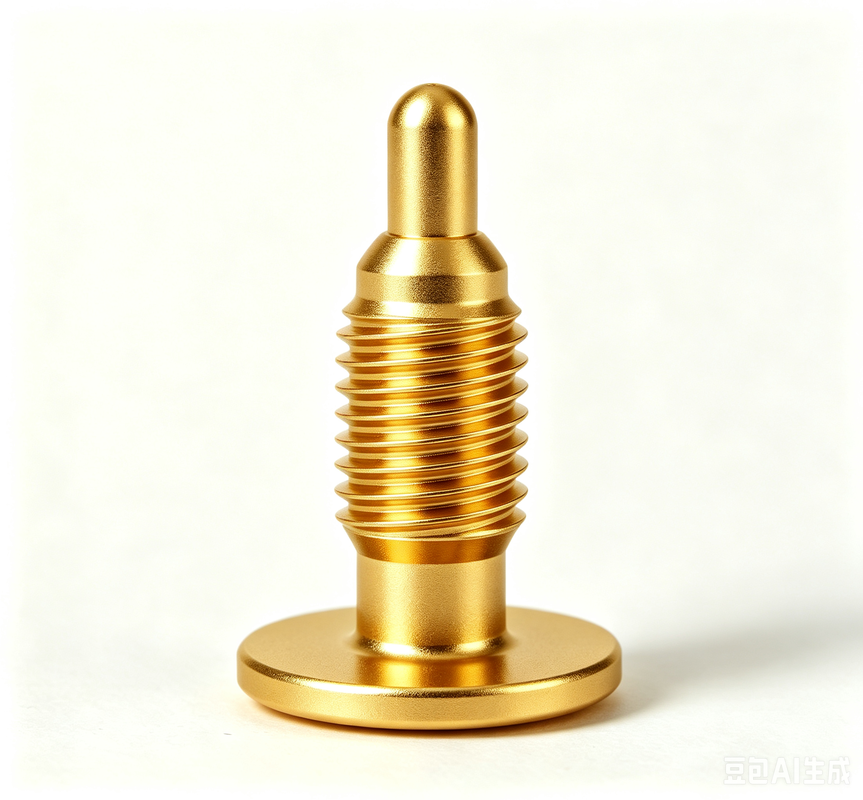

স্ক্রু টাইপ গোল্ড প্লেটিং স্প্রিং পোগো পিন

ব্র্যান্ড নাম:	UPE
মডেল নম্বর:	ডাবল হেড পোগো পিন
MOQ.:	10000
দাম:	$0.1-$0.5
প্যাকেজিং বিশদ:	পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO9001

নাম:

স্ক্রু টাইপ পোগো পিন

উপাদান:

ব্রাস C3604, SOS304

যোগাযোগ প্রতিরোধ:

কাজের উচ্চতায় 50mΩ সর্বোচ্চ

অপারেটিং তাপমাত্রা:

-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।

লবণ স্প্রে পরীক্ষা:

48 এইচ

রঙ:

হলুদ

যোগানের ক্ষমতা:

50 কেপিসিএস/দিন

বিশেষভাবে তুলে ধরা:

স্ক্রু টাইপ গোল্ড প্লেটিং পোগো পিন

গোল্ড প্লেটিং সহ স্প্রিং পোগো পিন

গোল্ড প্ল্যাটিং পোগো পিন সংযোগকারী

পণ্যের বিবরণ

স্ক্রু টাইপ গোল্ড প্লেটিং স্প্রিং পোগো পিন

বিভিন্ন আকার এবং ছোট কাঠামোর সাথে পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা উপলব্ধ। 15A থেকে 30A পর্যন্ত কাস্টমাইজড হাই কারেন্ট সলিউশন। গ্রাহকের প্রয়োজনীয়তা অনুসারে ডিজাইন করা বিভিন্ন পণ্য এবং পোগো পিন সমাধান।

পোগো পিন কি?

পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোডেড প্লঞ্জার নিয়ে গঠিত, যা সংকোচন এবং পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপলে নির্ভরযোগ্য যোগাযোগ বজায় রাখতে দেয়।

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
নাম	স্ক্রু টাইপ পোগো পিন
প্লঞ্জার	ব্রাস C3604
ব্যারেল	ব্রাস C3604
স্প্রিং	SUS304
মেকানিক্যাল লাইফ	50,000 সাইকেল ন্যূনতম।
কন্টাক্ট রেজিস্ট্যান্স	50mΩ সর্বোচ্চ (পিন)
অপারেটিং তাপমাত্রা	-40℃~+130℃ 24 ঘন্টার মধ্যে
সোল্ডারিং হিট প্রতিরোধ	260℃±5℃ 20s±2s
লবণ স্প্রে পরীক্ষা	48H
সার্টিফিকেশন	ROHS বা REACH অনুবর্তী
পরীক্ষা	100% ওপেন এবং শর্ট টেস্ট

উপলব্ধ কাঠামোর প্রকার

স্ট্যান্ডার্ড পোগো পিনের মোট উচ্চতা: 2.8mm ~ 11.0mm (ডিপ পোগো পিনের লেজের দৈর্ঘ্য বাদ দিয়ে)

SMT:PCB বোর্ডের সোল্ডারিংয়ের জন্য ফ্ল্যাট বটম ডিজাইনের সাথে ভাল স্থিতিশীলতা
DIP:PCB ওয়েল্ডিংয়ের সময় পজিশনিং পিন বিচ্যুতি প্রতিরোধ করে
ডাবল হেড:ওয়েল্ডিং ছাড়াই নমনীয় দ্বি-দিক বোর্ড-টু-বোর্ড সংযোগ
রাইট অ্যাঙ্গেল:স্পেস অপ্টিমাইজেশনের জন্য বাঁকানো লেজ, তার দিয়ে সোল্ডার করা যেতে পারে
সোল্ডার কাপ:কেবল পণ্যের জন্য উপযুক্ত, সহজ তারের ওয়েল্ডিং
স্ক্রু-টাইপ:বিভিন্ন গ্রাহকের চাহিদা মেটাতে বিশেষ স্পেসিফিকেশন
এক-পিস টাইপ:কাস্টম প্রয়োজনীয়তা সহ উচ্চ কারেন্ট ক্ষমতা
গোলকাকার বল টাইপ:কাস্টম বিকল্প সহ পার্শ্বীয় বল ক্ষমতা

অভ্যন্তরীণ কাঠামোর বিকল্প

কাঠামো A: তির্যক বেভেল সহ প্লঞ্জার

সুবিধা:প্রচলিত ব্যবহার, স্থিতিশীল ইম্পিডেন্স, দীর্ঘ জীবন

প্রয়োগ:SMT এবং DIP নিয়মিত ব্যবহার

কাঠামো B: ড্রিলড ডিজাইন সহ প্লঞ্জার

সুবিধা:সীমিত স্থানে সর্বোচ্চ সংকোচন

প্রয়োগ:SMT এবং DIP নিয়মিত ব্যবহার

কাঠামো C: ফ্ল্যাট ডিজাইন সহ প্লঞ্জার

সুবিধা:স্পেস-সীমাবদ্ধ কাঠামোর জন্য সহজ মেশিনিং

প্রয়োগ:SMT এবং DIP নিয়মিত ব্যবহার

কাঠামো D: ইনসুলেটিং পুঁতি সহ ব্যারেল

সুবিধা:স্থিতিশীল ইম্পিডেন্স, 10A এর বেশি কারেন্টের জন্য উপযুক্ত

প্রয়োগ:SMT এবং DIP নিয়মিত ব্যবহার

কাঠামো E: দ্বিপাক্ষিক সংকোচন

সুবিধা:স্পেস সাশ্রয়ী, দীর্ঘ দূরত্ব, বড় সংকোচন বোর্ড যোগাযোগ

প্রয়োগ:বোর্ড-টু-বোর্ড ডকিং

কাঠামো F: চার-পিস কম্বিনেশন

সুবিধা:উচ্চ প্রেস মসৃণতা, ছোট প্লঞ্জার বিচ্যুতি, জলরোধী, ধুলোরোধী, বর্ধিত জীবন

প্রয়োগ:উচ্চ কারেন্ট, উচ্চ পারফরম্যান্স, জলরোধী এবং ধুলোরোধী অ্যাপ্লিকেশন

কাঠামো G: মধ্যবর্তী শ্যাফ্ট সংকোচন

সুবিধা:সরল কাঠামো, উচ্চ কারেন্ট ক্ষমতা

প্রয়োগ:উচ্চ কারেন্ট ওয়েল্ডিং ব্যবহার

কাঠামো H: বল কম্প্রেশন কন্টাক্ট

সুবিধা:সরল কাঠামো, সহজ প্রক্রিয়াকরণ

প্রয়োগ:ছোট ওয়ার্কিং স্ট্রোক অ্যাপ্লিকেশন

পণ্যের অ্যাপ্লিকেশন

PCB বোর্ড
ডিজিটাল ক্যামেরা / মেডিকেল পণ্য / প্রিন্টার কার্টিজ
গলফ হ্যান্ডেল / বৈদ্যুতিক যানবাহন / টেলিফোনি অ্যাপ্লিকেশন
কার্ডিয়াক ডিফিব্রিলেটর / গাড়ি চার্জিং / এয়ার পিউরিফায়ার
LED ফ্ল্যাট লুমিনারি / LED ফ্ল্যাশ লাইট / ট্যাবলেট / ল্যাপটপ / পিসি
পাওয়ার ব্যাংক / ডিজিটাল পণ্য / ছোট গৃহস্থালী বৈদ্যুতিক অ্যাপ্লিকেশন
চার্জিং পণ্য / সিগন্যাল ট্রান্সমিশন পণ্য

কেন UPE বেছে নেবেন?

কাস্টমাইজেশন এবং নমনীয়তা:নির্দিষ্ট প্রয়োজনীয়তার জন্য তৈরি সমাধান
দ্রুত নমুনা:দ্রুত প্রোটোটাইপিংয়ের সাথে দ্রুত টাইম-টু-মার্কেট
কঠোর মান পরীক্ষা:উৎপাদন জুড়ে ব্যাপক পরীক্ষা
গ্রাহক-কেন্দ্রিক QC নমনীয়তা:অভিযোজিত মান নিয়ন্ত্রণ প্রক্রিয়া
রিয়েল-টাইম QC সহযোগিতা:ধারাবাহিক মান পর্যবেক্ষণ এবং প্রতিক্রিয়া

পারফরম্যান্স প্যারামিটার

উপাদান	উপাদানের বিকল্প
ব্যারেল উপাদান	ব্রাস, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ
প্লঞ্জার উপাদান	ব্রাস, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ, স্টেইনলেস স্টিল
স্প্রিং বিকল্প	স্টেইনলেস স্টিল, মিউজিক ওয়্যার
প্লেটিং প্রয়োজনীয়তা	গোল্ড-Au, সিলভার-Ag, প্যালাডিয়াম-নিকেল (Pd-Ni)
রেটেড কারেন্ট	1A, 2A, 3A, 5A, 15A বা 30A (বিভিন্ন কাঠামো)
রেটেড ভোল্টেজ	DC 12V, 24V
কন্টাক্ট রেজিস্ট্যান্স	30mΩ, 50mΩ সর্বোচ্চ। (স্থির)
লাইফ টেস্ট	50,000 সাইকেল ন্যূনতম, 1,000,000 সাইকেল সর্বোচ্চ
রিফ্লো তাপমাত্রা	265°, 4~5 সেকেন্ড

নির্ভরযোগ্যতা পরীক্ষা

পরীক্ষার প্রকার	স্পেসিফিকেশন
রিটেনশন ফোর্স	50,000 সাইকেল প্রতি ঘন্টা 500±50 সাইকেলে ন্যূনতম
আর্দ্রতা	90-95% RH 40℃±2℃ এ 96 ঘন্টার জন্য
সোল্ডার হিট প্রতিরোধ	265℃+10/-0℃ 30-35 সেকেন্ডের জন্য
লবণ স্প্রে	5±1% লবণ দ্রবণ 35+1℃/-2℃ এ 48 ঘন্টার জন্য
স্প্রিং ফোর্স টেস্ট	ওয়ার্কিং উচ্চতায় 100g±20g
তাপমাত্রা জীবন	85℃±2℃ এ 96 ঘন্টার জন্য
সোল্ডারেবিলিটি	265±5℃, 60/40±5% Sn/pb সোল্ডার 4.0-5.0 সেকেন্ডের জন্য
কন্টাক্ট রেজিস্ট্যান্স	পরীক্ষার কারেন্ট: 100 mA সর্বোচ্চ, ভোল্টেজ: 20 mV সর্বোচ্চ

পরীক্ষার সরঞ্জাম

স্বাধীন পরীক্ষাগার যা নিম্নলিখিত সহ ব্যাপক পরীক্ষার সরঞ্জাম দিয়ে সজ্জিত:

ইনসারশন ফোর্স টেস্টিং মেশিন
দ্বিমাত্রিক প্রজেক্টর
থিকনেস মিটার
স্বয়ংক্রিয় পরিদর্শন মেশিন
ইনসুলেশন রেজিস্ট্যান্স টেস্টার
মেটালোগ্রাফিক নমুনা পলিশিং মেশিন
সল্ট স্প্রে টেস্টার
কারেন্ট টেম্পারেচার রাইজ টেস্টার
লোড স্ট্রোক কার্ভ ইন্সট্রুমেন্ট
ROHS টেস্টার
রুক্ষতা টেস্টার
ইলাস্টিক ইম্পিডেন্স টেস্টার
লাইফ টেস্টার

প্রতিযোগিতামূলক সুবিধা

উচ্চ-প্রযুক্তি উৎপাদন:উচ্চতর মানের জন্য উন্নত উত্পাদন কৌশল
সিস্টেমেটিক ম্যানেজমেন্ট সিস্টেম:দক্ষতা এবং ধারাবাহিকতার জন্য সুবিন্যস্ত প্রক্রিয়া
ISO 9001 সার্টিফিকেশন:আন্তর্জাতিক মানের প্রতি অঙ্গীকার
RoHS কমপ্লায়েন্স:পরিবেশগত এবং সুরক্ষা বিধি পূরণ করে
স্বল্প উন্নয়ন লিড টাইম:দ্রুত প্রোটোটাইপিং এবং উৎপাদন চক্র
প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান:নির্ভরযোগ্যতা আপোস না করে সাশ্রয়ী সমাধান

অর্ডার তথ্য

পেমেন্ট পদ্ধতি

T/T (ব্যাঙ্ক ট্রান্সফার)
পেপ্যাল
OCBC ব্যাংক

সুপারিশ:নমুনার জন্য পেপ্যাল (নিরাপদ), বাল্ক অর্ডারের জন্য T/T (কম ফি)

লিড টাইম

নমুনার লিড টাইম:ইনভেন্টরি নমুনা 2-3 কার্যদিবস / কাস্টমাইজড নমুনা 5-7 কার্যদিবস
উৎপাদন লিড টাইম:10-15 কার্যদিবস

বাণিজ্যিক শর্তাবলী

বাজার:আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা
বাণিজ্যিক শর্ত:EXW
ফ্রেট:এয়ার, সি, এক্সপ্রেস
পরিষেবা:যুক্তিসঙ্গত মূল্যে উচ্চ গুণমান, OEM পরিষেবা, কাস্টম আকার, রঙ এবং ডিজাইন উপলব্ধ

প্যাকেজিং এবং শিপিং
