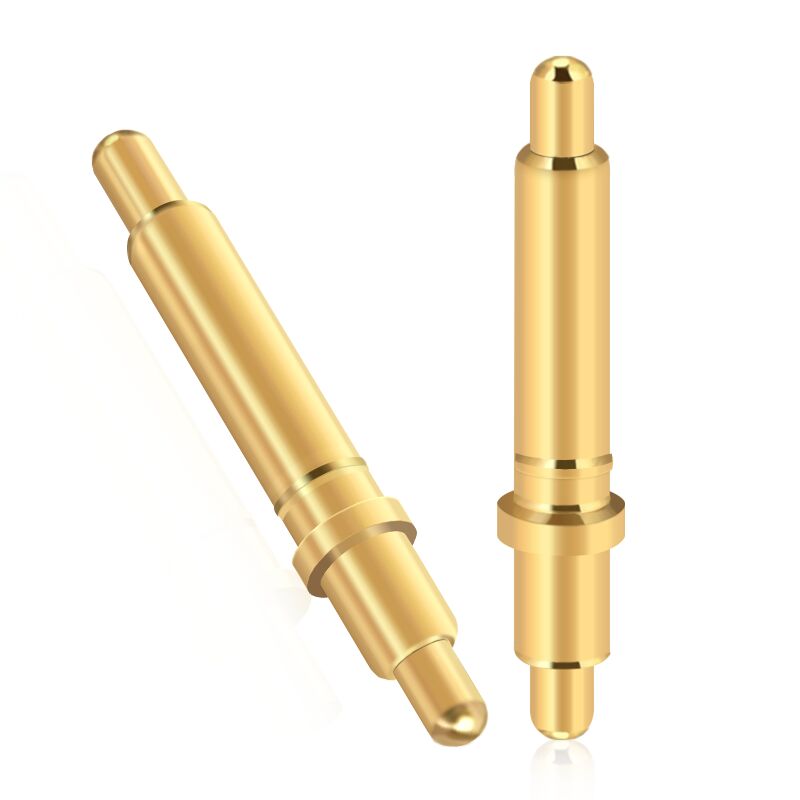

পুরুষ স্প্রিং লোডেড 12V 2A সিঙ্গেল পিন গোল্ড প্লেটেড ডাবল হেড পোগো পিন

Name: পুরুষ স্প্রিং লোডেড 12V 2A সিঙ্গেল পিন গোল্ড প্লেটেড ডাবল হেড পোগো পিন
Brand: Union Precision Electronic LIMITED
SKU: ডাবল হেড পোগো পিন
Price: 0.10 USD
Availability: InStock

ব্র্যান্ড নাম:	UPE
মডেল নম্বর:	ডাবল হেড পোগো পিন
MOQ.:	10000
দাম:	$0.1-$0.5
প্যাকেজিং বিশদ:	পিই ব্যাগ
অর্থ প্রদানের শর্তাবলী:	টি/টি

বিস্তারিত তথ্য

পণ্যের বিবরণ

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

ISO9001

নাম:

ডাবল হেড পোগো পিন

উপাদান:

ব্রাস C3604, SOS304

যোগাযোগ প্রতিরোধ:

কাজের উচ্চতায় 50mΩ সর্বোচ্চ

অপারেটিং তাপমাত্রা:

-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।

লবণ স্প্রে পরীক্ষা:

48 এইচ

রঙ:

হলুদ

যোগানের ক্ষমতা:

50 কেপিসিএস/দিন

বিশেষভাবে তুলে ধরা:

12V 2A গোল্ড প্লেটেড পোগো পিন

স্প্রিং লোডেড ডাবল হেড পোগো পিন

সিঙ্গেল পিন মেল পোগো পিন

পণ্যের বিবরণ

পুরুষ স্প্রিং লোডেড 12V 2A সিঙ্গেল পিন গোল্ড প্লেটেড ডাবল হেড পোগো পিন

বিভিন্ন আকার এবং ছোট কাঠামোর সাথে পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা উপলব্ধ। কাস্টমাইজড হাই কারেন্ট সলিউশন 15A-30A থেকে। গ্রাহকের প্রয়োজনীয়তা অনুসারে বিভিন্ন পণ্য এবং পোগো পিন সমাধান ডিজাইন করা হয়েছে।

একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোডেড প্লঞ্জার নিয়ে গঠিত, যা সংকোচন এবং পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপলে নির্ভরযোগ্য যোগাযোগ বজায় রাখতে দেয়।

পোগো পিন প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
নাম	ডাবল পোগো পিন
প্লঞ্জার উপাদান	ব্রাস C3604
ব্যারেল উপাদান	ব্রাস C3604
স্প্রিং উপাদান	SUS304
যান্ত্রিক জীবন	50,000 চক্র ন্যূনতম
যোগাযোগ প্রতিরোধ	50mΩ সর্বোচ্চ (পিন)
কার্যকরী তাপমাত্রা	-40°C থেকে +130°C 24 ঘন্টার মধ্যে
সোল্ডারিং তাপ প্রতিরোধ	260°C±5°C 20 সেকেন্ডের জন্য±2 সেকেন্ড
লবণ স্প্রে পরীক্ষা	48 ঘন্টা
সার্টিফিকেশন	ROHS বা REACH অনুবর্তী
পরীক্ষা	100% খোলা এবং শর্ট পরীক্ষা

উপলব্ধ পোগো পিন কাঠামো

SMT

ফ্ল্যাট বটম ডিজাইনের সাথে ভাল স্থিতিশীলতা PCB বোর্ডের সোল্ডারিংয়ের জন্য সহজ।

DIP

পজিশনিং পিন PCB ওয়েল্ডিংয়ের সময় বিচ্যুতি প্রতিরোধ করে চমৎকার পজিশনিং প্রভাব সহ।

ডাবল হেড

ওয়েল্ডিং ছাড়াই দ্বিমুখী বোর্ড-টু-বোর্ড সংযোগে নমনীয়তা প্রদান করে।

রাইট অ্যাঙ্গেল

বেন্ট টেইল ডিজাইন স্থান অপ্টিমাইজেশান এবং তারের সোল্ডারিং ক্ষমতা প্রদান করে।

সোল্ডার কাপ

কেবল পণ্যের জন্য উপযুক্ত, তারের সোল্ডারিং সহজ।

স্ক্রু-টাইপ

বিশেষ স্পেসিফিকেশন বিভিন্ন গ্রাহকের প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা হয়েছে।

এক-পিস টাইপ

কাস্টম স্পেসিফিকেশন সহ বড় কারেন্ট পাস করতে সক্ষম।

গোলকাকার বল টাইপ

কাস্টম প্রয়োজনীয়তা উপলব্ধ সহ পার্শ্বীয় শক্তি ক্ষমতা।

অভ্যন্তরীণ কাঠামোর বিকল্প

কাঠামো A: তির্যক বেভেল প্লঞ্জার

সুবিধা: প্রচলিত ব্যবহার, স্থিতিশীল প্রতিবন্ধকতা, দীর্ঘ জীবন

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না

কাঠামো B: ড্রিলড প্লঞ্জার

সুবিধা: সীমিত স্থানে সর্বোচ্চ সংকোচন

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা স্ট্রোক বা অতিরিক্ত কারেন্ট অতিক্রম করতে পারে না

কাঠামো C: ফ্ল্যাট প্লঞ্জার

সুবিধা: সহজ মেশিনিং, স্থান-দক্ষ নকশা

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা স্ট্রোক বা অতিরিক্ত কারেন্ট অতিক্রম করতে পারে না

কাঠামো D: ইনসুলেটিং পুঁতি সহ ব্যারেল

সুবিধা: স্থিতিশীল প্রতিবন্ধকতা, 10A এর উপরে কারেন্টের জন্য উপযুক্ত

প্রয়োগ: SMT এবং DIP নিয়মিত ব্যবহার

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না

কাঠামো E: দ্বিপাক্ষিক সংকোচন

সুবিধা: স্থান-সাশ্রয়ী, দীর্ঘ দূরত্ব, বড় সংকোচন বোর্ড যোগাযোগ

প্রয়োগ: বোর্ড-টু-বোর্ড ডকিং

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না

কাঠামো F: চার-পিস সমন্বয়

সুবিধা: উচ্চ চাপ মসৃণতা, ন্যূনতম প্লঞ্জার বিচ্যুতি, জলরোধী, ধুলোরোধী, বর্ধিত জীবন

প্রয়োগ: উচ্চ কারেন্ট, উচ্চ কর্মক্ষমতা, জলরোধী এবং ধুলোরোধী অ্যাপ্লিকেশন

কাঠামো G: মধ্যবর্তী শ্যাফ্ট সংকোচন

সুবিধা: সহজ কাঠামো, উচ্চ কারেন্ট ক্ষমতা

প্রয়োগ: উচ্চ কারেন্ট ব্যবহার ওয়েল্ডিং

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না

কাঠামো H: বল সংকোচন যোগাযোগ

সুবিধা: সহজ কাঠামো, সহজ প্রক্রিয়াকরণ

প্রয়োগ: ছোট কাজের স্ট্রোক অ্যাপ্লিকেশন

সতর্কতা: সীমা কাজের স্ট্রোক অতিক্রম করতে পারে না

পণ্যের অ্যাপ্লিকেশন

PCB বোর্ড
ডিজিটাল ক্যামেরা / মেডিকেল পণ্য / প্রিন্টার কার্টিজ
গলফ হ্যান্ডেল / বৈদ্যুতিক যানবাহন / টেলিফোনি অ্যাপ্লিকেশন
কার্ডিয়াক ডিফিব্রিলেটর / গাড়ি চার্জিং / এয়ার পিউরিফায়ার
LED ফ্ল্যাট লুমিনারি / LED ফ্ল্যাশ লাইট / ট্যাবলেট / ল্যাপটপ / পিসি
পাওয়ার ব্যাংক / ডিজিটাল পণ্য / ছোট গৃহস্থালী বৈদ্যুতিক অ্যাপ্লিকেশন
চার্জিং পণ্য / সংকেত সংক্রমণ পণ্য

কেন UPE বেছে নেবেন?

কাস্টমাইজেশন এবং নমনীয়তা: নির্দিষ্ট প্রয়োজনীয়তার জন্য তৈরি সমাধান
দ্রুত নমুনা: দ্রুত প্রোটোটাইপিংয়ের সাথে দ্রুত বাজারে প্রবেশ
কঠোর মান পরীক্ষা: আগত উপাদান পরিদর্শন, ইন-প্রসেস চেক, 100% চূড়ান্ত পরীক্ষা এবং সম্মতি ট্র্যাকিং সহ ব্যাপক পরীক্ষা
গ্রাহক-কেন্দ্রিক QC নমনীয়তা: অভিযোজিত মান নিয়ন্ত্রণ প্রক্রিয়া
রিয়েল-টাইম QC সহযোগিতা: তাৎক্ষণিক মান নিয়ন্ত্রণ সমন্বয়

কর্মক্ষমতা প্যারামিটার

উপাদান	উপাদানের বিকল্প
ব্যারেল উপাদান	ব্রাস, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ
প্লঞ্জার উপাদান	ব্রাস, বেরিলিয়াম কপার, ফসফর ব্রোঞ্জ, স্টেইনলেস স্টিল
স্প্রিং বিকল্প	স্টেইনলেস স্টিল, মিউজিক ওয়্যার
প্লেটিং প্রয়োজনীয়তা	গোল্ড (Au), সিলভার (Ag), প্যালাডিয়াম-নিকেল (Pd-Ni)
রেটেড কারেন্ট	1A, 2A, 3A, 5A, 15A, 30A (কাঠামোর উপর নির্ভর করে)
রেটেড ভোল্টেজ	DC 12V, 24V
যোগাযোগ প্রতিরোধ	30mΩ, 50mΩ সর্বোচ্চ (স্থির)
জীবন পরীক্ষা	50,000 চক্র ন্যূনতম, 1,000,000 চক্র সর্বোচ্চ
রিফ্লো তাপমাত্রা	265°C, 4-5 সেকেন্ড

নির্ভরযোগ্যতা পরীক্ষা

পরীক্ষার ধরণ	স্পেসিফিকেশন
রিটেনশন ফোর্স	500±50 চক্র প্রতি ঘন্টা, 50,000 চক্র ন্যূনতম
আর্দ্রতা	EIA-364-31, 90-95% RH 40°C±2°C এ 96 ঘন্টার জন্য
সোল্ডার তাপ প্রতিরোধ	EIA-364-56, 265°C+10/-0°C 30-35 সেকেন্ডের জন্য
লবণ স্প্রে	EIA-364-26, 5±1% লবণ দ্রবণ 35+1°C/-2°C এ 48 ঘন্টার জন্য
স্প্রিং ফোর্স পরীক্ষা	কার্যকরী উচ্চতায় 100g±20g
তাপমাত্রা জীবন	EIA-364-17, 85°C±2°C এ 96 ঘন্টার জন্য
সোল্ডারেবিলিটি	EIA-364-52, 265°C±5°C, 60/40±5% Sn/pb সোল্ডার 4.0-5.0 সেকেন্ডের জন্য
যোগাযোগ প্রতিরোধ	EIA-364-23, 100 mA সর্বোচ্চ পরীক্ষার কারেন্ট, 20 mV সর্বোচ্চ ভোল্টেজ

পরীক্ষার সরঞ্জাম

স্বাধীন পরীক্ষাগার যা সন্নিবেশ শক্তি পরীক্ষার মেশিন, দ্বি-মাত্রিক প্রজেক্টর, পুরুত্ব মিটার, স্বয়ংক্রিয় পরিদর্শন মেশিন, ইনসুলেশন প্রতিরোধ পরীক্ষক, মেটালোগ্রাফিক নমুনা পলিশিং মেশিন, লবণ স্প্রে পরীক্ষক, কারেন্ট তাপমাত্রা বৃদ্ধি পরীক্ষক, লোড স্ট্রোক কার্ভ ইন্সট্রুমেন্ট, ROHS পরীক্ষক, রুক্ষতা পরীক্ষক, ইলাস্টিক ইম্পিডেন্স পরীক্ষক, লাইফ টেস্টার এবং আরও অনেক কিছু সহ ব্যাপক পরীক্ষার সরঞ্জাম দিয়ে সজ্জিত।

কোম্পানির প্রতিযোগিতামূলক সুবিধা

উচ্চ-প্রযুক্তি উৎপাদন: উন্নত উত্পাদন কৌশল উন্নত মানের জন্য
সিস্টেমেটিক ম্যানেজমেন্ট সিস্টেম: দক্ষ এবং সামঞ্জস্যপূর্ণতা নিশ্চিত করে সুবিন্যস্ত প্রক্রিয়া
ISO 9001 সার্টিফিকেশন: আন্তর্জাতিক মান ব্যবস্থাপনা মানের প্রতি অঙ্গীকার
RoHS সম্মতি: পরিবেশগত এবং সুরক্ষা বিধি পূরণ করে
স্বল্প উন্নয়ন লিড টাইম: দ্রুত প্রোটোটাইপিং এবং উৎপাদন চক্র
প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান: নির্ভরযোগ্যতা আপোস না করে সাশ্রয়ী সমাধান

অর্ডার তথ্য

পেমেন্ট পদ্ধতি

T/T (ব্যাঙ্ক ট্রান্সফার), PayPal, OCBC ব্যাঙ্ক
সুপারিশ: নমুনার জন্য PayPal ব্যবহার করুন (নিরাপদ), বাল্ক অর্ডারের জন্য T/T ব্যবহার করুন (কম ফি)

লিড টাইম

নমুনার লিড টাইম: ইনভেন্টরি নমুনা 2-3 কার্যদিবস / কাস্টমাইজড নমুনা 5-7 কার্যদিবস
উৎপাদন লিড টাইম: 10-15 কার্যদিবস

শিপিং এবং পরিষেবা

বাজার: আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা
বাণিজ্যিক শর্ত: EXW
ফ্রেট: এয়ার, সি, এক্সপ্রেস
পরিষেবা: যুক্তিসঙ্গত মূল্যে উচ্চ গুণমান, OEM পরিষেবা, যেকোনো বিশেষ আকার, রঙ, ডিজাইন গৃহীত

প্যাকেজিং এবং শিপিং

যোগাযোগের তথ্য

কোনো প্রশ্নের জন্য, অনুগ্রহ করে যোগাযোগ করুন: union@upetech.net
