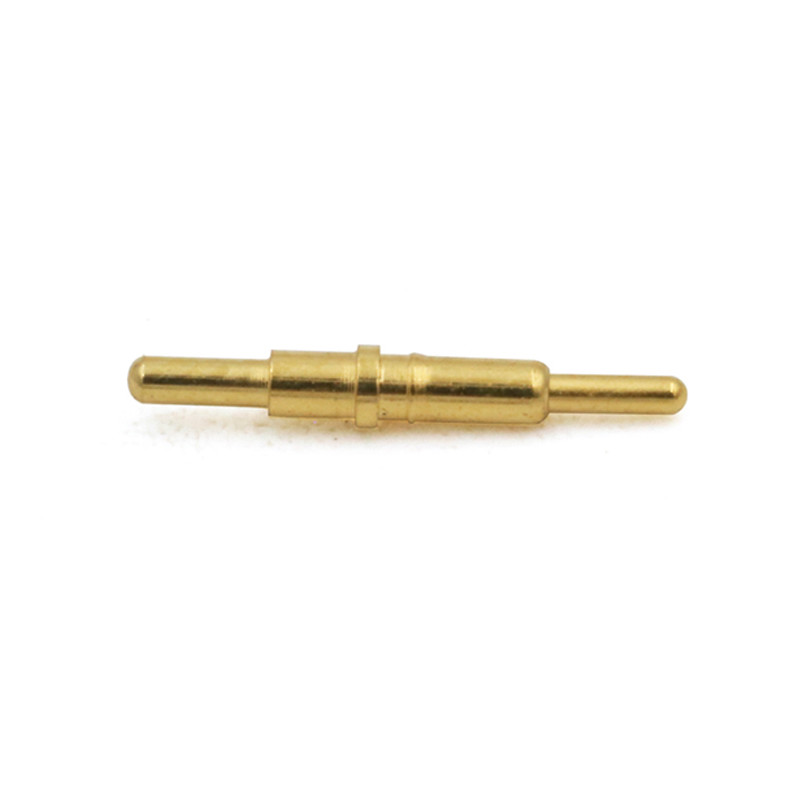

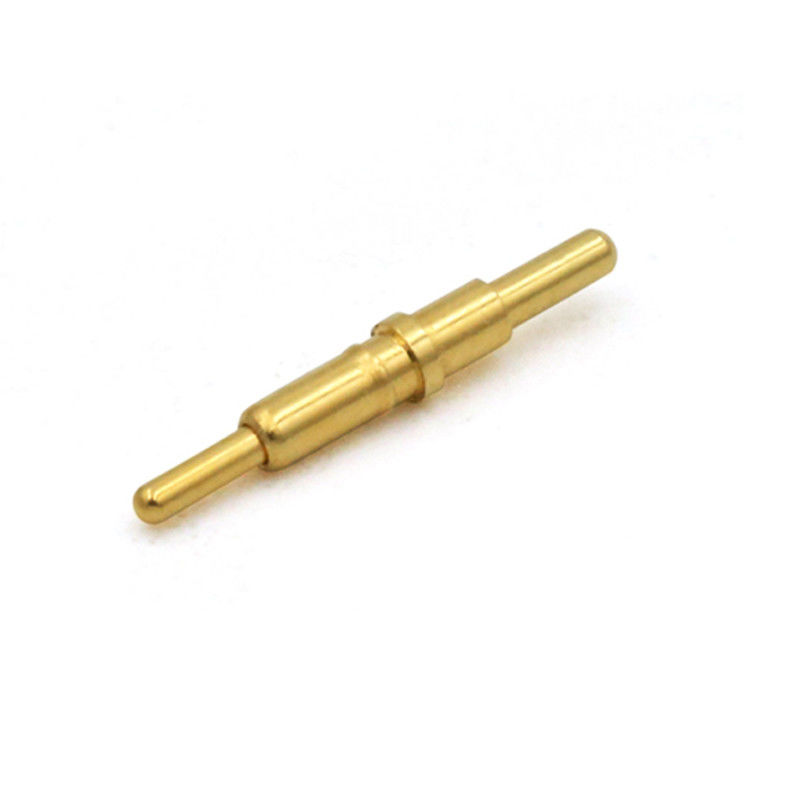

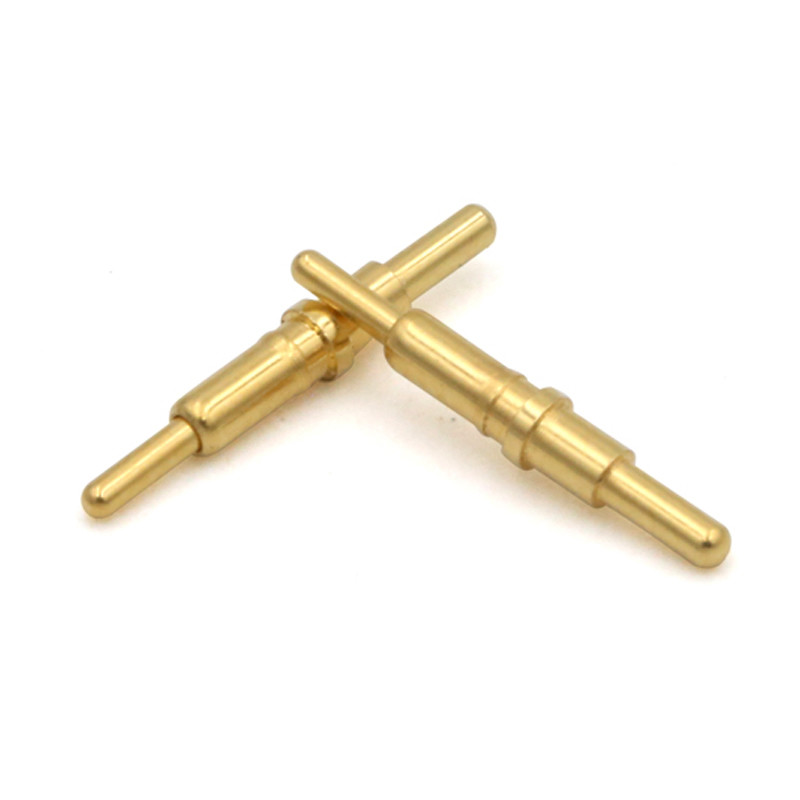

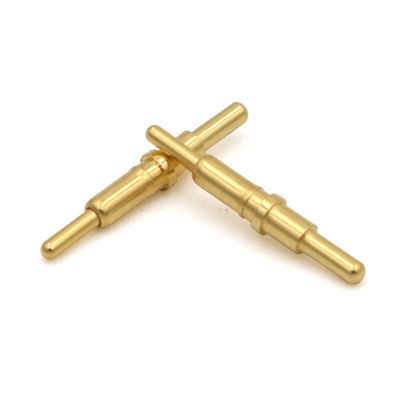

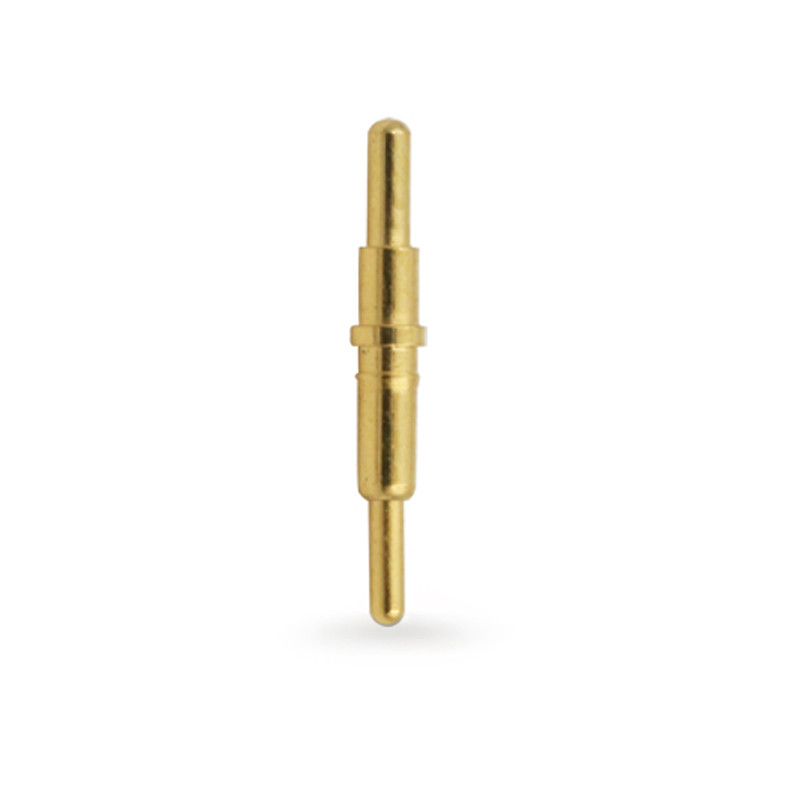

ব্রাস ডাবল হেড স্প্রিং লোডযুক্ত যোগাযোগ পোগো পিন ক্ল্যাম্প রিমোট কন্ট্রোলের জন্য।
ইউপিই পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা সরবরাহ করে, বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো। এবং 15A-30A পোগো পিন সহ কাস্টমাইজড উচ্চ কারেন্ট। বিভিন্ন পণ্য এবং পোগো পিন সমাধানগুলি বিভিন্ন গ্রাহকের প্রয়োজন অনুসারে ডিজাইন করা যেতে পারে।
একটি পোগো পিন দুটি সার্কিটের মধ্যে অস্থায়ী সংযোগ স্থাপনের জন্য ব্যবহৃত এক ধরণের বৈদ্যুতিক সংযোগকারী। এটি একটি ব্যারেলের অভ্যন্তরে একটি বসন্ত-বোঝা প্লাঞ্জার নিয়ে গঠিত, এটি পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপলে নির্ভরযোগ্য যোগাযোগকে সংকুচিত করতে এবং বজায় রাখতে দেয়।
পোগো পিন প্যারামিটার তালিকা:
|
নাম
|
সোল্ডার কাপ পোগো পিন
|
|
নিমজ্জনকারী
|
ব্রাস সি 3604
|
|
ব্যারেল
|
ব্রাস সি 3604
|
|
বসন্ত
|
Sus304
|
|
যান্ত্রিক জীবন
|
50000 চক্র মিনিট ..
|
|
যোগাযোগ প্রতিরোধের
|
50 মি সর্বোচ্চ (পিন)।
|
|
অপারেটিং তাপমাত্রা
|
-40 ℃ ~+130 ℃ 24 ঘন্টার মধ্যে।
|
|
বিক্রয় বিক্রয় প্রতিরোধ
|
260 ℃ ± 5 ℃ 20 এস ± 2 এস
|
|
লবণ স্প্রে পরীক্ষা
|
48 এইচ
|
|
শংসাপত্র
|
রোহস বা অনুগত পণ্য পৌঁছান
|
|
পরীক্ষা
|
100% খোলা এবং সংক্ষিপ্ত পরীক্ষা
|
গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুসারে, গ্রাহকদের জন্য আমাদের 8 টি প্রকারের বহির্মুখী কাঠামো পোগো পিন রয়েছে, স্ট্যান্ডার্ড পোগো পিনের জন্য, ইউপিই ডিজাইন করেছেন পণ্যটির মোট উচ্চতা 2.8 মিমি ~ 11.0 মিমি (মোট উচ্চতা ডিপ পোগো পিনের লেজ দৈর্ঘ্য অন্তর্ভুক্ত নয়)।
টিতিনি আপনার রেফারেন্স এবং নির্বাচনের জন্য 8 টি ধরণের কাঠামো অনুসরণ করছেন:
এসএমটি:ভাল স্থিতিশীলতা, ব্যারেলের নীচের অংশটি একটি সমতল নীচের নকশা, যা পিসিবি বোর্ডে সোল্ডার করা সহজ
ডুব:ব্যারেলের লেজে একটি পজিশনিং পিন রয়েছে। পিসিবির সাথে ld ালাই করার সময়, কোনও বিচ্যুতি ঘটবে, ভাল অবস্থানের প্রভাব এবং ফার্ম
ওয়েল্ডিং
ডাবল হেড:ডাবল হেড পোগো পিনের নকশা ডিজাইনারদের দ্বি-দিকনির্দেশক বোর্ড-টু-বোর্ডে আরও নমনীয়তা সরবরাহ করে
সংযোগ, ডাবল হেড পিনটি ld ালাই করার দরকার নেই।
ডান কোণ: পোগো পিনের লেজটি বাঁকানো, ডিজাইনারদের স্থান ব্যবহারে আরও পছন্দগুলি সরবরাহ করে, লেজটি তারের সাথে সোল্ডারও করা যায়।
সোলার কাপ:তারের পণ্যটির জন্য উপযুক্ত, তারের সাথে ওয়েল্ড করা সহজ
স্ক্রু-টাইপ:বিশেষ স্পেসিফিকেশন সহ পণ্যগুলি গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারে এবং প্রয়োজন অনুসারে কাস্টমাইজ করা যায়
গ্রাহকদের।
এক-পিস টাইপই:এটি বড় স্রোতগুলি পাস করতে পারে, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায় এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করতে পারে।
গোলাকার বলের ধরণ:পার্শ্বীয় শক্তি উপলব্ধ, এবং বিভিন্ন গ্রাহকের চাহিদা মেটাতে এটি গ্রাহকের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে।
ইউপিই পোগো পিন অভ্যন্তরীণ কাঠামো গ্রাহকের প্রয়োজনীয়তা অনুসারে উপযুক্ত একের সাথে মেলে
উ: স্ট্রাকচারবর্ণনা:তির্যক বেভেলের জন্য প্লাঞ্জার
কাঠামোগতসুবিধা:প্রচলিত ব্যবহার, প্রতিবন্ধকতা স্থায়িত্ব। দীর্ঘ জীবন
আবেদনপদ্ধতি:এসএমটি এবং ডিপ নিয়মিত ব্যবহার
কাঠামো ব্যবহারসতর্কতা: ওয়ার্কিং স্ট্রোকের সীমা অতিক্রম করতে পারে না
বি। স্ট্রাকচারের বিবরণ: ড্রিল করার জন্য প্লাঞ্জার
কাঠামোগত সুবিধা:
একটি সীমিত জায়গায়, প্লাঞ্জার সর্বাধিক সংক্ষেপণ সম্পাদন করতে পারে।
অ্যাপ্লিকেশন পদ্ধতি: এসএমটি এবং ডিপ নিয়মিত ব্যবহার
কাঠামো ব্যবহার সতর্কতা:সীমা স্ট্রোক এবং অতিরিক্ত বর্তমান ব্যবহার অতিক্রম করতে পারে না
সি স্ট্রাকচারবর্ণনা:ফ্ল্যাট জন্য প্লাঞ্জার
কাঠামোগতসুবিধা:টার্নিং মেশিনে সহজ, এএন্ডবি এর উপর ভিত্তি করে মহাকাশ কাঠামোর জন্য
আবেদনপদ্ধতি:এসএমটি এবং ডিপ নিয়মিত ব্যবহার
কাঠামো ব্যবহারসতর্কতা:সীমা স্ট্রোক এবং অতিরিক্ত বর্তমান ব্যবহার অতিক্রম করতে পারে না
ডি স্ট্রাকচারবর্ণনা:ভিতরে ব্যারেল যুক্ত হয়েছেজপমালা অন্তরক
কাঠামোগতসুবিধা:প্রতিবন্ধকতা আরও স্থিতিশীল, 10 এ এর উপরে বর্তমান ব্যবহারের জন্য উপযুক্ত
আবেদনপদ্ধতি:এসএমটি এবং ডিপ নিয়মিত ব্যবহার
কাঠামো ব্যবহারসতর্কতা:সীমা অতিক্রম করতে পারে নাওয়ার্কিং স্ট্রোক
E. স্ট্রাকচারবর্ণনা:প্লাঞ্জারের উভয় পক্ষসংকুচিত হতে পারে
কাঠামোগতসুবিধা:কাঠামোর স্থান সংরক্ষণ করুন,দীর্ঘ দূরত্ব, বড়সংক্ষেপণ বোর্ডবোর্ড যোগাযোগ
আবেদনপদ্ধতি:বোর্ড ডকিং বোর্ড
কাঠামো ব্যবহারসতর্কতা:সীমা অতিক্রম করতে পারে নাওয়ার্কিং স্ট্রোক
F.structuপুনঃবর্ণনা:চার-পিস সংমিশ্রণ
কাঠামোগতসুবিধা: উচ্চ প্রেস মসৃণতা, প্লাঞ্জার ডিফ্লেশন ছোট, জলরোধী এবং ডাস্টপ্রুফ। কর্মজীবন তুলনামূলকভাবে দীর্ঘ। অতিরিক্ত চাপ পণ্য ব্যর্থতার কারণ হবে না।
আবেদনপদ্ধতি:উচ্চ কারেন্ট, উচ্চ কার্যকারিতা, জলরোধী এবং ডাস্টপ্রুফ
G.structure বিবরণ:মধ্যবর্তী শ্যাফ্ট সংক্ষেপণ
কাঠামোগতসুবিধা:সাধারণ কাঠামো, উচ্চ স্রোত পাস করতে পারে।
আবেদনপদ্ধতি:ওয়েলডিনং উচ্চ বর্তমান ব্যবহার
কাঠামো ব্যবহারসতর্কতা:ওয়ার্কিং স্ট্রোকের সীমা অতিক্রম করতে পারে না
এইচ.স্ট্রাকচার বর্ণনা:বল সংক্ষেপণ যোগাযোগ
কাঠামোগতসুবিধা:সহজ কাঠামো এবং সহজ প্রক্রিয়াকরণ
আবেদনপদ্ধতি:ছোট ওয়ার্কিং স্ট্রোক ব্যবহার
কাঠামো ব্যবহারসতর্কতা:
ওয়ার্কিং স্ট্রোকের সীমা অতিক্রম করতে পারে না
পণ্য অ্যাপ্লিকেশন:
1) পিসিবি বোর্ড;
2) ডিজিটাল ক্যামেরা/ মেডিকেল পণ্য/ প্রিন্টার কার্তুজ;
3) গল্ফ হ্যান্ডেল/ বৈদ্যুতিক যানবাহন/ টেলিফোনি অ্যাপ্লিকেশন;
4) কার্ডিয়াক ডিফিব্রিলিটর /গাড়ি চার্জিং /এয়ার পিউরিফায়ার;
5) এলইডি ফ্ল্যাট লুমিনারি/এলইডি ফ্ল্যাশ লাইট/ট্যাবলেট/ল্যাপটপ/পিসি;
6) পাওয়ার ব্যাংক/ ডিজিটাল পণ্য/ ছোট পরিবারের বৈদ্যুতিক অ্যাপ্লিকেশন;
7) চার্জিং পণ্য/সংকেত সংক্রমণ পণ্য ইত্যাদি
গ্রাহকরা কেন ইউপিই বেছে নেন?
1. কাস্টমাইজেশন এবং নমনীয়তা
2. দ্রুত নমুনা = দ্রুত সময় থেকে বাজার
3. প্রত্যেক সংযোগকারী কঠোর মানের চেক (আগত উপাদান পরিদর্শন,প্রক্রিয়া মানের চেক,100% চূড়ান্ত পরীক্ষা,ট্রেসেবিলিটি এবং সম্মতি)
4. কাস্টোমার-কেন্দ্রিক কিউসি নমনীয়তা
5. রিয়াল-টাইম কিউসি সহযোগিতা
স্প্রিং-লোডড পোগো পিন সংযোগকারী প্যারামিটার পারফরম্যান্স
|
অংশগুলির নাম
|
প্যারামিটার পারফরম্যান্স টেবিল
|
|
ব্যারেল মেটেরিয়া
|
পিতল
|
বেরিলিয়াম তামা
|
ফসফোর ব্রোঞ্জ
|
|
|
প্লাঞ্জার উপাদান
|
পিতল
|
বেরিলিয়াম তামা
|
ফসফোর ব্রোঞ্জ
|
স্টেইনলেস স্টিল
|
|
বসন্ত বিকল্প
|
স্টেইনল
|
সঙ্গীত তার
|
|
|
|
ধাতুপট্টাবৃত প্রয়োজনীয়তা
|
গোল্ড-এও
|
সিলভার-এজি
|
প্যালাডিয়াম-নিকেল
(পিডি-নি)
|
|
|
রেটেড কারেন্ট
|
1 এ, 2 এ, 3 এ, 5 এ, 15 এ বা 30 এ (বিভিন্ন কাঠামো)
|
|
রেট ভোল্টেজ
|
ডিসি 12 ভি 24 ভি
|
|
যোগাযোগ প্রতিরোধের
|
30mΩ 50mΩ সর্বাধিক। (স্থিরতা)
|
|
জীবন পরীক্ষা
|
50,000 চক্র ন্যূনতম। 1000,000 চক্র সর্বোচ্চ
|
|
রিফ্লো টেম্প।
|
265 °, 4 ~ 5 সেকেন্ড
|
|
পোগো পিন নির্ভরযোগ্যতা পরীক্ষা
|
|
রিটেনশন ফোর্স
|
প্রতি ঘন্টা 500 ± 50 এর রেট সাইক্লিং এ, 50,000 চক্র সর্বনিম্ন
|
|
আর্দ্রতা
|
EIA-364-31, পরীক্ষার পদ্ধতি II, শর্তযুক্ত একটি বিষয় আপেক্ষিক আর্দ্রতার সাথে সংযোগকারীকে মেটাল90% থেকে 95% আরএইচ এবং 40 এর তাপমাত্রা℃ ± 2℃ 96 হো এর জন্য আপেক্ষিক আর্দ্রতাউর।
|
|
সোল্ডার হিট প্রতিরোধের
|
EIA-364-56, পদ্ধতি 5, স্তর 2 265℃+10/-0℃30 থেকে 35 সেকেন্ডের জন্য
|
|
লবণ স্প্রে
|
EIA-364-26, পরীক্ষার শর্ত বি সাবজেক্ট মেট সংযোগকারীগুলিকে 5 ± 1% লবণ-সমাধানে
ঘনত্ব, 35+1℃/-2℃ 48 ঘন্টা জন্য।
|
|
স্প্রিং ফোর্স পরীক্ষা
|
সাধারণ বল পরীক্ষার পদ্ধতি, কাজের উচ্চতায় 100 গ্রাম ± 20g
|
|
তাপমাত্রা জীবন
|
EIA-364-17, পরীক্ষার পদ্ধতি এ, শর্ত 4, পরীক্ষার সময় শর্ত একটি বিষয় মেটেড
সংযোগকারী 85℃± 2℃ 96 ঘন্টা জন্য।
|
|
সোল্ডারিবিলিটি
|
EIA-364-52 265 ± 5 এ ডিপ℃, 60/40 ± 5% এসএন/পিবি সোল্ডার 4.0 ~ 5.0 সেকেন্ডের জন্য
|
|
যোগাযোগ প্রতিরোধের
|
EIA-364-23 100 এমএ সর্বোচ্চ পরীক্ষার বর্তমানের সাথে যোগাযোগের প্রতিরোধের পরিমাপ করুনএবং 20 এমভি ভোল্টেজ সর্বাধিক
|
তেস্টিং সরঞ্জাম:
আমাদের একটি স্বাধীন পরীক্ষাগার রয়েছে এবং প্রাসঙ্গিক পরীক্ষামূলক সরঞ্জাম যেমন সজ্জিত
সন্নিবেশ বল পরীক্ষার মেশিন,দ্বি-মাত্রিক প্রজেক্টর,বেধ মিটার,স্বয়ংক্রিয় পরিদর্শন মেশিন,নিরোধক প্রতিরোধ পরীক্ষক
ধাতবগ্রাফিক নমুনা পলিশিং মেশিন,লবণ স্প্রে পরীক্ষক,বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষক,স্ট্রোক কার্ভ ইনস্ট্রুমেন্ট লোড করুন,স্বয়ংক্রিয় পরিদর্শন মেশিন,রোহস পরীক্ষক,রুক্ষতা পরীক্ষক,ইলাস্টিক প্রতিবন্ধী পরীক্ষক,জীবন পরীক্ষক, ইত্যাদি
ইউপিই কোম্পানির প্রতিযোগিতামূলক সুবিধা:
1। উচ্চ-প্রযুক্তি উত্পাদন
উন্নত পণ্য মানের জন্য উন্নত উত্পাদন কৌশল ব্যবহার করে।
2। পদ্ধতিগত ব্যবস্থাপনা ব্যবস্থা
প্রবাহিত প্রক্রিয়াগুলি উত্পাদন দক্ষতা এবং ধারাবাহিকতা নিশ্চিত করে।
3। আইএসও 9001 শংসাপত্র
আন্তর্জাতিক মানের পরিচালনার মানগুলির প্রতি প্রতিশ্রুতি প্রদর্শন করে।
4। রোহস সম্মতি
সমস্ত পণ্য পরিবেশগত এবং সুরক্ষা মান নিশ্চিত করে বিপজ্জনক পদার্থের (আরওএইচএস) বিধিবিধানগুলির সীমাবদ্ধতা পূরণ করে।
5. হর্ট ডেভলপমেন্ট লিড টাইম
দ্রুত প্রোটোটাইপিং এবং উত্পাদন চক্র, দ্রুত বাজার বিতরণ সক্ষম করে।
6 .. প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল মানের
নির্ভরযোগ্যতার সাথে আপস না করে ব্যয়-কার্যকর সমাধান।
অর্থ প্রদানের পদ্ধতি:
টি/টি (ব্যাংক স্থানান্তর), পেপাল, ওসিবিসি ব্যাংক
সুপারিশ:
নমুনাগুলির জন্য পেপাল ব্যবহার করুন (নিরাপদ)।
বাল্ক অর্ডার (কম ফি) এর জন্য টি/টি ব্যবহার করুন।
নমুনা সীসা সময়:ইনভেন্টরি নমুনা 2-3 ওয়ার্কিং ডে/কাস্টমাইজড নমুনা 5-7 ওয়ার্কিং দিন
উত্পাদন সীসা সময়:10-15 কাজ করার দিন
জন্য তৈরি:আমেরিকা, ইউরোপ, এশিয়া, দক্ষিণ আফ্রিকা
বাণিজ্য শব্দ:Exw
মালবাহী:বায়ু, সমুদ্র, এক্সপ্রেস
পরিষেবা:যুক্তিসঙ্গত মূল্য, ওএম পরিষেবা, যে কোনও বিশেষ আকার, রঙ, ডিজাইনগুলি গ্রহণযোগ্য
পাকিং এবং শিপিং
