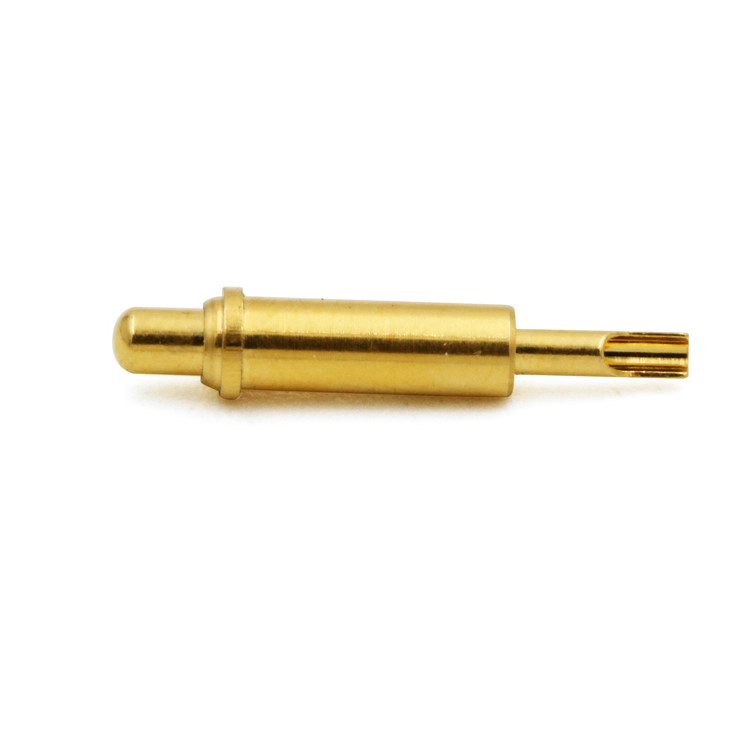

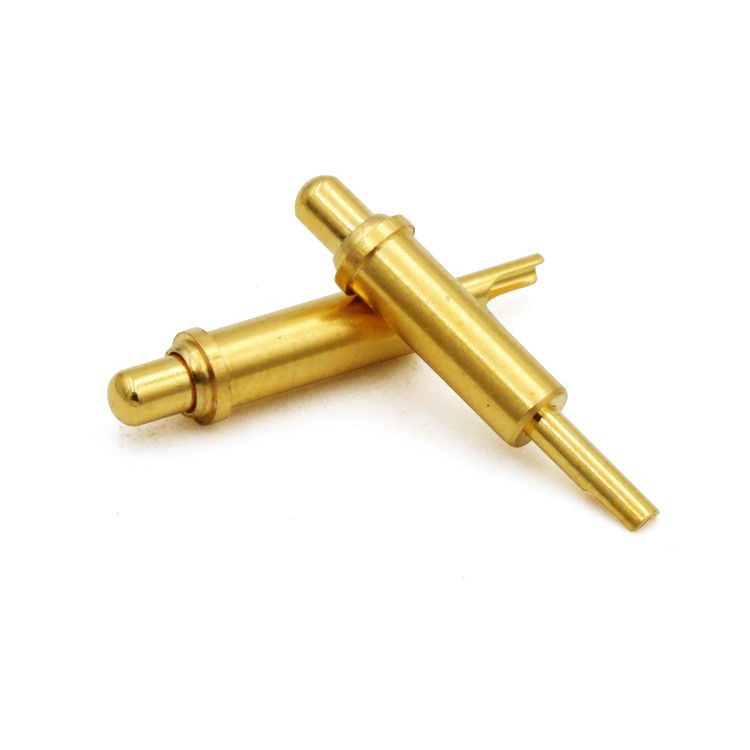

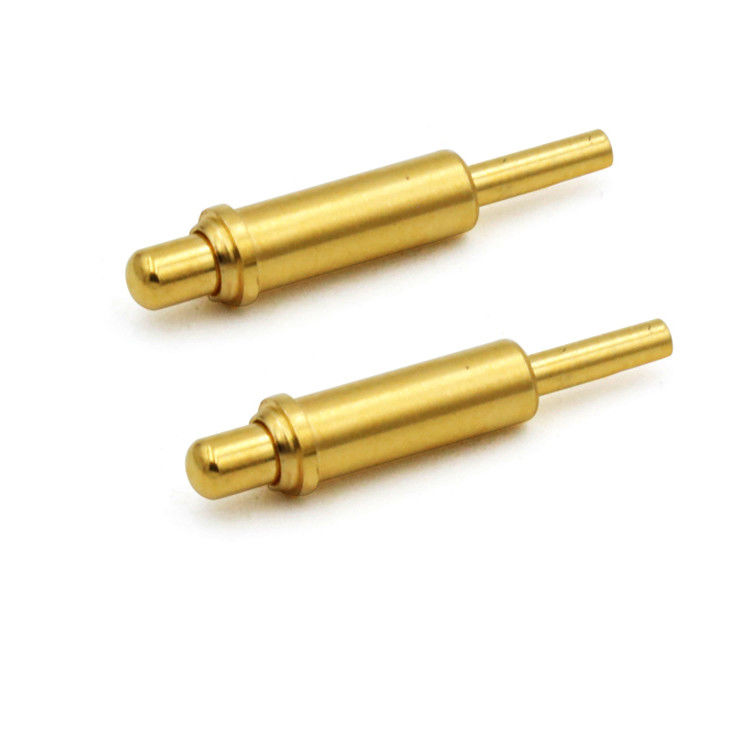

সোল্ডার কাপ স্প্রিং-লোড পোগো পিন স্প্রিং যোগাযোগ পোগো পিন প্রস্তুতকারক।
ইউপিই পেশাদার পোগো পিন কাস্টমাইজেশন পরিষেবা সরবরাহ করে, বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো। এবং 15A-30A পোগো পিনের সাথে কাস্টমাইজড উচ্চ বর্তমান।বিভিন্ন পণ্য এবং পোগো পিন সমাধান বিভিন্ন গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে.
একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে একটি অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোড প্লঞ্জার নিয়ে গঠিত,এটি একটি পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপ দেওয়া হলে এটি সংকুচিত এবং নির্ভরযোগ্য যোগাযোগ বজায় রাখার অনুমতি দেয়.
গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুযায়ী, আমরা গ্রাহকদের চয়ন করার জন্য 8 ধরনের বাইরের কাঠামো POGO পিন আছে, স্ট্যান্ডার্ড POGO পিনের জন্য, ইউপিই নকশা পণ্য মোট উচ্চতা 2.8mm ~ 11 হয়।0mm ((মোট উচ্চতা DIP পোগো পিনের লেজ দৈর্ঘ্য অন্তর্ভুক্ত নয়).
টিআপনার রেফারেন্স এবং নির্বাচনের জন্য নিম্নলিখিত 8 টি ধরণের কাঠামো রয়েছেঃ
এসএমটি:ভাল স্থিতিশীলতা, ব্যারেল নীচে একটি সমতল নীচের নকশা, যা সহজ PCB বোর্ডে soldered হয়
ডিআইপি:সেখানে ব্যারেলের লেঙ্গুড় একটি অবস্থান পিন আছে. যখন PCB সঙ্গে ঢালাই, কোন বিচ্যুতি ঘটবে, ভাল অবস্থান প্রভাব এবং দৃঢ়
ঢালাই।
ডাবল হেড:ডাবল হেড পোগো পিনের নকশাটি ডিজাইনারদের দ্বি-নির্দেশক বোর্ড-টু-বোর্ডের ক্ষেত্রে আরও নমনীয়তা প্রদান করে
সংযোগ, ডাবল হেড পিন ঝালাই করা প্রয়োজন হয় না।
ডান কোণ: পোগো পিনের লেজ বাঁকা, যা ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ দেয়, লেজটি তারের সাথে লোড করা যেতে পারে।
সোলার কাপ:ক্যাবল পণ্য জন্য উপযুক্ত, তারের সঙ্গে ঢালাই করা সহজ
স্ক্রু টাইপঃবিশেষ স্পেসিফিকেশন সঙ্গে পণ্য গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারেন, এবং প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে
গ্রাহকদের।
এক টুকরো টাইপe:এটি বড় স্রোত পাস করতে পারে, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায় এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করতে পারে।
গোলাকার বলের ধরনঃপার্শ্বীয় শক্তি উপলব্ধ, এবং এটি বিভিন্ন গ্রাহকের চাহিদা পূরণের জন্য গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
ইউপিই পোগো পিন অভ্যন্তরীণ কাঠামো গ্রাহকের প্রয়োজনীয়তা অনুযায়ী উপযুক্ত এক মেলে
A. গঠনবর্ণনাঃস্লিভ বেভেলের জন্য প্লঞ্জার
কাঠামোগতউপকারিতা:প্রচলিত ব্যবহার, প্রতিরোধের স্থিতিশীলতা. দীর্ঘ জীবন
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমান্ত কাজের স্ট্রোক অতিক্রম করা যাবে না
B. কাঠামোর বর্ণনাঃড্রিলিংয়ের জন্য প্লঞ্জার
কাঠামোগত সুবিধা:
সীমিত স্থানে, প্লঞ্জার সর্বাধিক সংকোচন সম্পাদন করতে পারে।
প্রয়োগের পদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামো ব্যবহারের সতর্কতাঃসীমাবদ্ধ স্ট্রোক এবং অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারে না
C. গঠনবর্ণনাঃপ্লাস্টিকের প্লাস্টিকের প্লাস্টিক
কাঠামোগতউপকারিতা:A & B ভিত্তিক স্পেস কাঠামোর জন্য মেশিনে বাঁকানো সহজ
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমাবদ্ধ স্ট্রোক এবং অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারে না
D. গঠনবর্ণনাঃভিতরে ব্যারেল যোগ করা হয়েছেআইসোলেশনের কণা
কাঠামোগতউপকারিতা:প্রতিবন্ধকতা আরো স্থিতিশীল, 10A এর উপরে বর্তমান ব্যবহারের জন্য উপযুক্ত
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমা অতিক্রম করা যাবে নাকাজের স্ট্রোক
E. গঠনবর্ণনাঃপ্লঞ্জারের উভয় দিককম্প্রেস করা যায়
কাঠামোগতউপকারিতা:কাঠামোর স্থান সংরক্ষণ করুন,দীর্ঘ দূরত্ব, বড়কম্প্রেশন বোর্ড থেকেবোর্ড যোগাযোগ
প্রয়োগপদ্ধতিঃবোর্ড থেকে বোর্ড ডকিং
কাঠামোর ব্যবহারসাবধানতাঃসীমা অতিক্রম করা যাবে নাকাজের স্ট্রোক
এফ. স্ট্রাকচাররবর্ণনাঃচার টুকরো সংমিশ্রণ
কাঠামোগতউপকারিতাঃ উচ্চ প্রেস মসৃণতা, প্লঞ্জার বিঘ্ন ছোট, জলরোধী এবং ধুলোরোধী। কাজের জীবন তুলনামূলকভাবে দীর্ঘ। অতিরিক্ত চাপ পণ্য ব্যর্থতা কারণ হবে না।
প্রয়োগপদ্ধতিঃউচ্চ স্রোত, উচ্চ কর্মক্ষমতা, জলরোধী এবং ধুলোরোধী
জিগঠনবর্ণনাঃমধ্যবর্তী শ্যাফ্ট সংকোচন
কাঠামোগতউপকারিতা:সহজ কাঠামো, উচ্চ প্রবাহ পাস করতে পারে।
প্রয়োগপদ্ধতিঃঢালাই উচ্চ বর্তমান ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করা যাবে না
H. কাঠামোর বর্ণনাঃবল কম্প্রেশন যোগাযোগ
কাঠামোগতউপকারিতা:সহজ কাঠামো এবং সহজ প্রক্রিয়াজাতকরণ
প্রয়োগপদ্ধতিঃছোট কাজের স্ট্রোক ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃ
সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করা যাবে না
পোগো পিন অ্যাপ্লিকেশন এলাকা হলঃ
কেন গ্রাহকরা ইউপিই বেছে নেন?
1কাস্টমাইজেশন এবং নমনীয়তা
2. দ্রুত নমুনা = দ্রুত বাজারে সময়
3.প্রতিটি সংযোগকারী কঠোর মানের পরীক্ষা করা হয় ((ইনকামিং উপাদান পরিদর্শন,চলমান মানের চেক,১০০% ফাইনাল টেস্টিং,ট্র্যাকযোগ্যতা ও সম্মতি)
4গ্রাহক-কেন্দ্রিক কোয়ালিটি নিয়ন্ত্রণের নমনীয়তা
5. রিয়েল-টাইম কিউসি সহযোগিতা
স্প্রিং-লোড পোগো পিন সংযোগকারী পরামিতি কর্মক্ষমতা
|
অংশের নাম
|
প্যারামিটার পারফরম্যান্স টেবিল
|
|
ব্যারেল ম্যাটারিয়া
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
|
|
প্লঞ্জারের উপাদান
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
স্টেইনলেস স্টীল
|
|
স্প্রিং অপশন
|
স্টেইনল
|
মিউজিক ওয়্যার
|
|
|
|
প্লাটিংয়ের প্রয়োজনীয়তা
|
গোল্ড-আউ
|
সিলভার-এগ
|
প্যালাডিয়াম-নিকেল
(পিডি-নি)
|
|
|
নামমাত্র বর্তমান
|
1A, 2A, 3A, 5A, 15A বা 30A (বিভিন্ন কাঠামো)
|
|
নামমাত্র ভোল্টেজ
|
DC 12V 24V
|
|
যোগাযোগ প্রতিরোধের
|
30mΩ 50mΩ সর্বোচ্চ (নিরবতা)
|
|
জীবন পরীক্ষা
|
50,000 চক্র ন্যূনতম 1000,000 চক্র সর্বোচ্চ
|
|
রিফ্লো তাপমাত্রা।
|
২৬৫°, ৪-৫ সেকেন্ড
|
|
POGO পিন নির্ভরযোগ্যতা পরীক্ষা
|
|
ধারণ ক্ষমতা
|
ঘণ্টায় ৫০০±৫০ এর নামমাত্র সাইক্লিং এ,50ন্যূনতম ১০০০ চক্র
|
|
আর্দ্রতা
|
EIA-364-31,পরীক্ষার পদ্ধতি II, শর্ত A পরীক্ষার্থী আপেক্ষিক আর্দ্রতার সাথে সংযোজিত সংযোজকগুলি90% থেকে 95% আরএইচ এবং একটি তাপমাত্রা 40°C ± 2°C আপেক্ষিক আর্দ্রতা 96 ঘন্টাউর।
|
|
সোল্ডার তাপ প্রতিরোধের
|
EIA-364-56, পদ্ধতি 5, স্তর 2 265°C+১০/০°C৩০ থেকে ৩৫ সেকেন্ডের জন্য
|
|
লবণ স্প্রে
|
EIA-364-26,পরীক্ষার শর্ত B 5±1% লবণ দ্রবণের সাথে পরীক্ষার্থীর সংযোজিত সংযোগকারীগুলি
ঘনত্ব, ৩৫+১°C/-২°C ৪৮ ঘন্টা।
|
|
স্প্রিং ফোর্স টেস্ট
|
স্বাভাবিক শক্তি পরীক্ষার পদ্ধতি, কাজের উচ্চতায় 100g±20g
|
|
তাপমাত্রা জীবন
|
EIA-364-17,পরীক্ষার পদ্ধতি A,শর্ত 4,পরীক্ষার সময় শর্ত A পরীক্ষার্থী সঙ্গমিত
85 এর সাথে সংযোগকারী°C± 2°C ৯৬ ঘণ্টা ধরে।
|
|
সোল্ডারযোগ্যতা
|
EIA-364-52 265±5 মধ্যে ডুব°C, 60/40±5% Sn/pb সোল্ডার 4.0 ~ 5.0 সেকেন্ডের জন্য
|
|
যোগাযোগ প্রতিরোধের
|
EIA-364-23 সর্বোচ্চ 100 mA পরীক্ষার স্রোতের সাথে যোগাযোগ প্রতিরোধের পরিমাপ করুনএবং সর্বোচ্চ 20 এমভি ভোল্টেজ
|
টিস্টিং সরঞ্জামঃ
আমাদের একটি স্বাধীন ল্যাবরেটরি রয়েছে এবং এটিতে প্রাসঙ্গিক পরীক্ষামূলক সরঞ্জাম রয়েছে, যেমনঃ
ইন্সার্ট ফোর্স টেস্টিং মেশিন,দ্বি-মাত্রিক প্রজেক্টর,বেধ মিটার,স্বয়ংক্রিয় পরিদর্শন যন্ত্র,আইসোলেশন প্রতিরোধের পরীক্ষক
ধাতুসংক্রান্ত নমুনা পলিশিং মেশিন,লবণ স্প্রে পরীক্ষক,বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষক,লোড স্ট্রোক কার্ভ যন্ত্র,স্বয়ংক্রিয় পরিদর্শন যন্ত্র,ROHS পরীক্ষক,রুক্ষতা পরীক্ষক,ইলাস্টিক ইম্পেড্যান্স টেস্টার,লাইফ টেস্ট ইত্যাদি।
ইউপিই কোম্পানির প্রতিযোগিতামূলক সুবিধাঃ
1. উচ্চ প্রযুক্তির উৎপাদন
উচ্চ মানের পণ্যের জন্য উন্নত উত্পাদন কৌশল ব্যবহার করে।
2. পদ্ধতিগত ব্যবস্থাপনা ব্যবস্থা
সুষ্ঠু প্রক্রিয়া উৎপাদন দক্ষতা এবং ধারাবাহিকতা নিশ্চিত করে।
3আইএসও ৯০০১ সার্টিফিকেশন
আন্তর্জাতিক মানের ব্যবস্থাপনা মানদণ্ডের প্রতি অঙ্গীকার প্রদর্শন করে।
4. RoHS সম্মতি
সমস্ত পণ্য বিপজ্জনক পদার্থের সীমাবদ্ধতা (RoHS) প্রবিধানগুলি পূরণ করে, পরিবেশগত এবং সুরক্ষা মান নিশ্চিত করে।
5. সংক্ষিপ্ত উন্নয়ন লিড টাইম
দ্রুত প্রোটোটাইপিং এবং উত্পাদন চক্র, দ্রুত বাজারে বিতরণ সম্ভব।
6প্রতিযোগিতামূলক মূল্য এবং স্থিতিশীল গুণমান
নির্ভরযোগ্যতার সাথে আপস না করে ব্যয়-কার্যকর সমাধান।
অর্থ প্রদানের পদ্ধতিঃ
টি/টি (ব্যাংক ট্রান্সফার),পেইপ্যাল,ওসিবিসি ব্যাংক
সুপারিশঃ
নমুনার জন্য PayPal ব্যবহার করুন (আরও নিরাপদ) ।
বাল্ক অর্ডারের জন্য T/T ব্যবহার করুন (কম ফি) ।
নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস
উত্পাদন সীসা সময়ঃ১০-১৫দিন
এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা
ট্রেড টার্মঃEXW
মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস
সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
