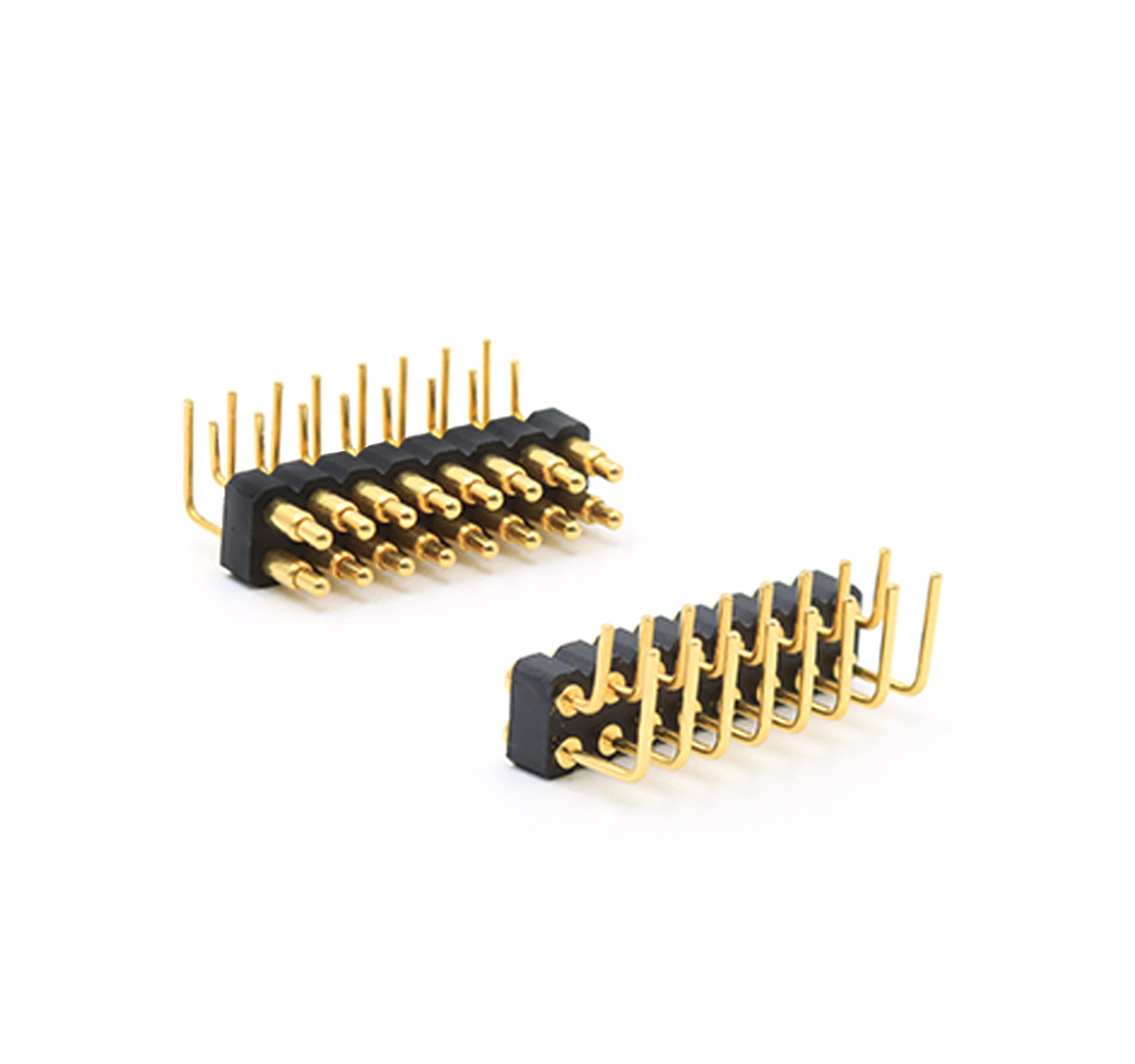

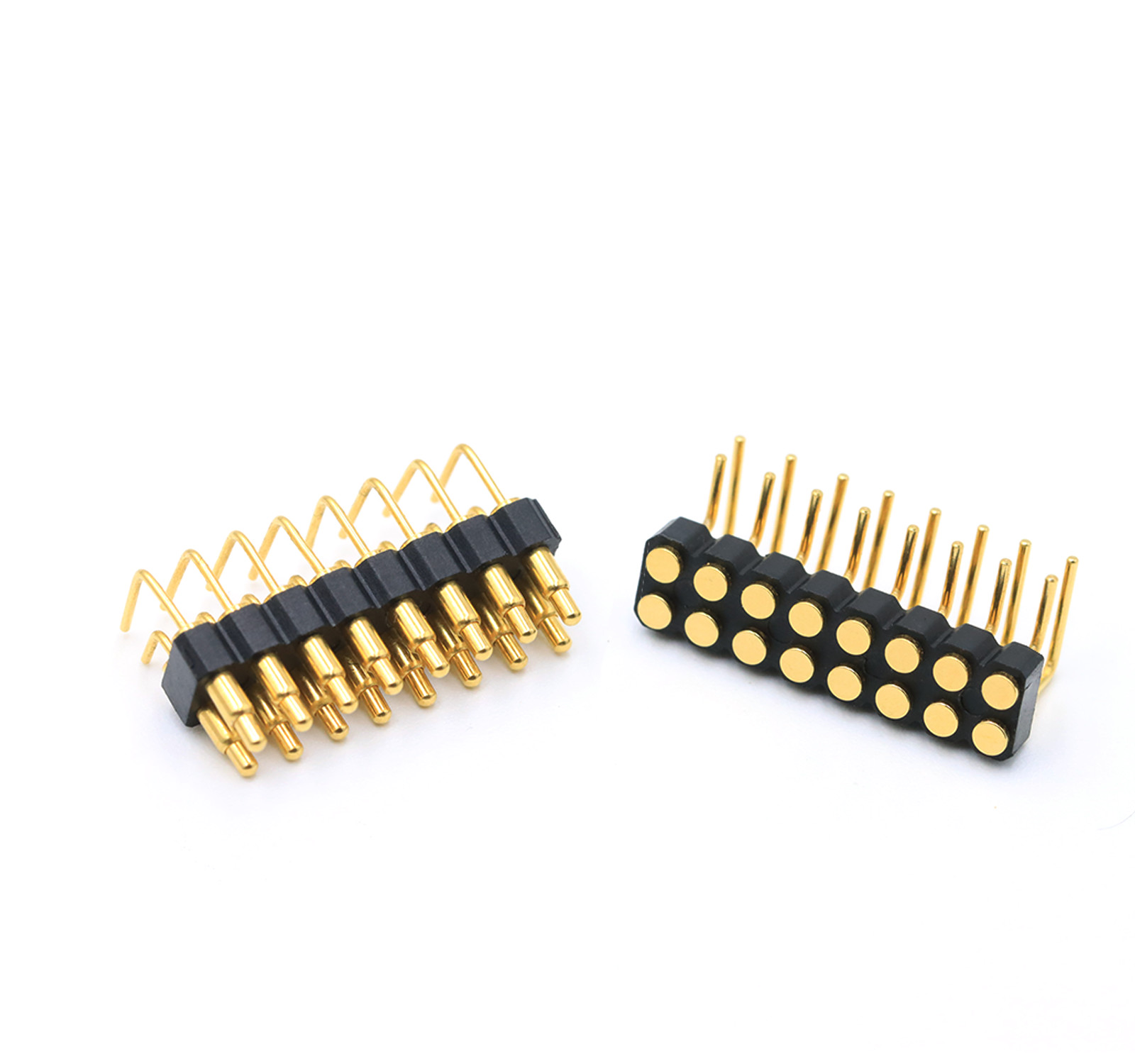

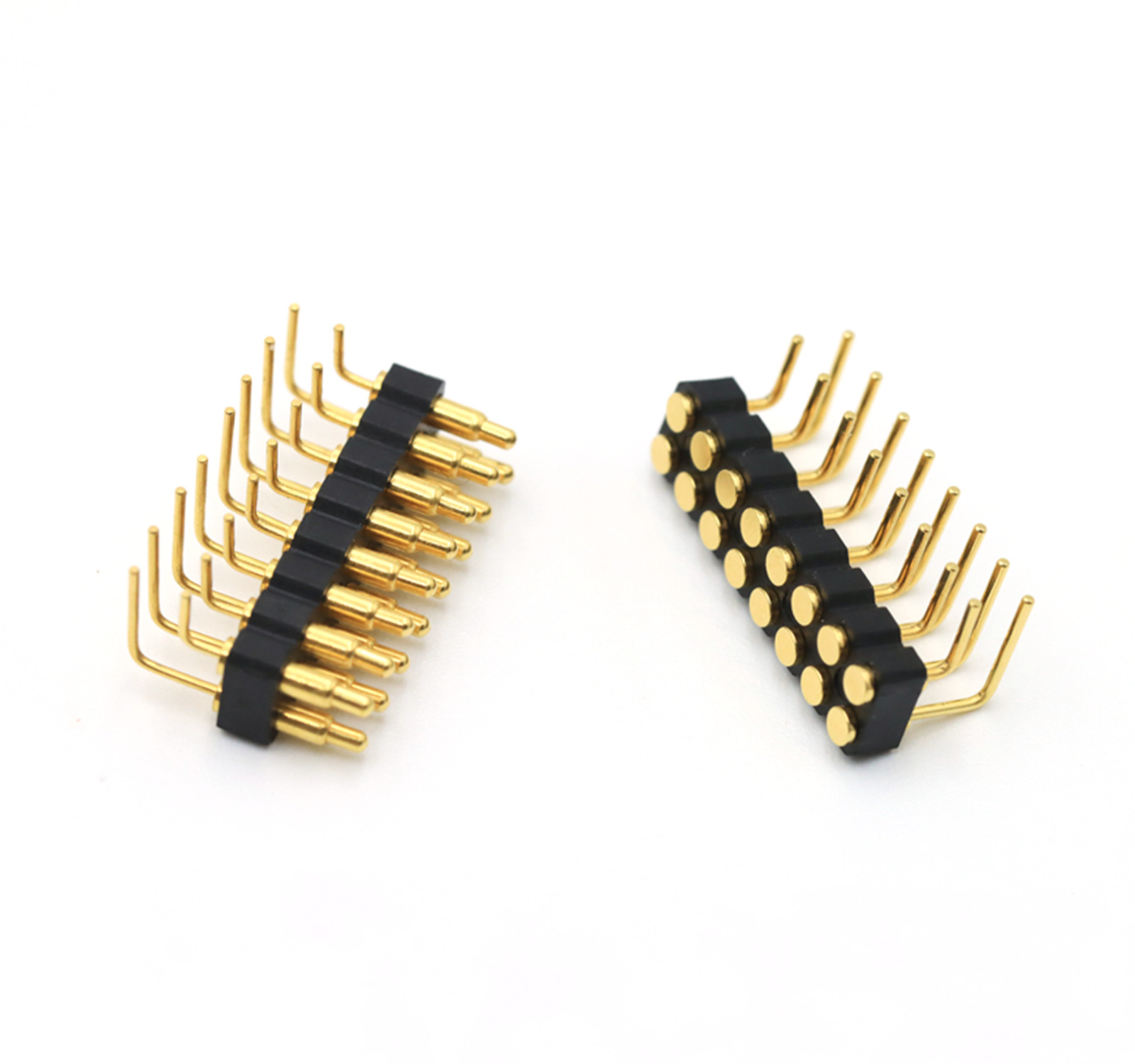

ব্রাস স্প্রিং লোড সংযোগকারী 2.54 মিমি পিচ ডান কোণ পোগো পিন সংযোগকারী 16 পিন পুরুষ মহিলা

ব্রাস স্প্রিং প্রোব ডান কোণ পোগো পিন সংযোগকারী 2.54mm পিচ 16Pin পুরুষ মহিলা

পোগো পিনটিতে একটি বাঁকা লেজ ডিজাইন রয়েছে, যা স্থান-সংকীর্ণ অ্যাপ্লিকেশনগুলির জন্য বর্ধিত বহুমুখিতা সরবরাহ করে।

প্রধান সুবিধাগুলির মধ্যে রয়েছেঃ

1. স্পেস অপ্টিমাইজেশান
বাঁকা লেজটি কমপ্যাক্ট পিসিবি লেআউট বা টাইট সমাবেশে নমনীয় অবস্থানকে অনুমতি দেয়।

যেখানে সোজা পিন অন্য উপাদানগুলির সাথে হস্তক্ষেপ করবে এমন ডিজাইনের জন্য আদর্শ।

2. ওয়্যারিং অপশন
লেজটি সরাসরি একটি তারের সাথে সোল্ডার করা যেতে পারে (পিসিবি প্যাডের পরিবর্তে), যাঃ

- কাস্টম ক্যাবল সংযোগ.

মডুলার বা পুনরায় কাজযোগ্য ডিজাইন।

চলনশীল অংশে চাপ কমানো (উদাহরণস্বরূপ, hinged যন্ত্রপাতি)

3যান্ত্রিক স্থিতিশীলতা
বাঁকা লেজগুলি গতিশীল পরিবেশে সোজা পিনগুলির তুলনায় স্ট্রেস বিতরণ উন্নত করতে পারে।

উপাদান
প্লঞ্জারঃ সীসা মুক্ত সি৬৮০১, প্লাটিংঃ ০১~৯৯ μ" আউ ওভার ৬০~১০০ μ" নি।

ব্যারেলঃ সীসা মুক্ত সি৬৮০১, প্লাটিংঃ ০১~৯৯ μ" আউ ওভার ৬০~১০০ μ" নি।

স্প্রিংঃ SUS 304 স্টেইনলেস স্টীল, Plating: 1 μ" (সম্ভবত Au বা Ni জারা প্রতিরোধের জন্য) ।

হাউজিংঃ কালো HTN (উচ্চ তাপমাত্রা নাইলন) + 30% গ্লাস ফাইবার, UL94 V-0 জ্বলনযোগ্যতা রেটিং।

মেকানিক্যাল স্পেসিফিকেশন
স্প্রিং ফোর্সঃ ১.০ মিমি ওয়ার্কিং স্ট্রোক এ ৮০g ± ২০g।

পুরো স্ট্রোকঃ ১.২ মিমি।

যান্ত্রিক জীবনঃ ≥১০,০০০ চক্র।

বৈদ্যুতিক বিশেষ উল্লেখ
নামমাত্র বর্তমান এবং ভোল্টেজঃ DC 12V, সর্বোচ্চ 3A।

যোগাযোগ প্রতিরোধঃ ≤50mΩ কাজ উচ্চতায়।

সহনশীলতা

দৈর্ঘ্যঃ ±0.15 মিমি।

ব্যাসার্ধঃ ±0.05mm।

কোণঃ ±2°।

পরিবেশগত পারফরম্যান্স
অপারেটিং তাপমাত্রাঃ -40°C থেকে +130°C (24 ঘন্টার মধ্যে) ।

সোলাইডিং তাপের প্রতিরোধ ক্ষমতাঃ ২৬০°সি ± ৫°সি ২০ সেকেন্ড ± ২ সেকেন্ড।

সম্মতিঃ RoHS এবং REACH সম্মতি।

লবণ স্প্রে পরীক্ষাঃ ৪৮ ঘন্টা (ক্ষয় প্রতিরোধের বৈধতা) ।

মূল বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
উচ্চ স্থায়িত্বঃ 10,000+ চক্র, পরিধান এবং জারা প্রতিরোধের জন্য শক্তিশালী প্লাটিং (আউ / নি) ।

উচ্চ-তাপমাত্রা প্রতিরোধেরঃ কঠোর পরিবেশে (130 ডিগ্রি সেলসিয়াস পর্যন্ত) উপযুক্ত।

যথার্থ যান্ত্রিকতা: সংকীর্ণ সহনশীলতা নির্ভরযোগ্য বৈদ্যুতিক যোগাযোগ নিশ্চিত করে।

সীসা মুক্ত এবং সম্মতিঃ পরিবেশগত নিয়মাবলী পূরণ করে (ROHS / REACH) ।

নোটঃ

1. সর্বোত্তম ব্যবহারের প্রভাব নিশ্চিত করার জন্য, দয়া করে কাজের উচ্চতা অনুযায়ী কাজ করুন।

2. পণ্য ব্যবহারের জন্য সতর্কতা
ইঞ্জিনিয়ারিং ডায়াগ্রাম অনুযায়ী, সর্বোচ্চ অনুমোদিত সংকোচনের সীমা অতিক্রম করা যাবে না।
এটি ৩৮০ থেকে ৪২০ ডিগ্রি সেলসিয়াস পর্যন্ত ওয়েল্ডিং তাপমাত্রার জন্য উপযুক্ত, ৩ থেকে ৫ সেকেন্ডের ওয়েল্ডিং সময় সহ।এটি একটি স্বল্প সময়ের মধ্যে পণ্য প্রক্রিয়া করার অনুমতি দেওয়া হয় না একাধিকবার পুনরাবৃত্তি ঢালাই সঞ্চালন
৪০০ থেকে ৫০০ ডিগ্রি সেলসিয়াসের মধ্যে ফার্নেসের তাপমাত্রার পরিসীমা অনুসারে
. অ্যাপ্লিকেশন শেষ নকশা করার সময়, যুক্তিসঙ্গতভাবে pogopin সংকোচন স্থান এড়াতে দয়া করে

3. একক সারি পিনের জন্য 20 টিরও বেশি, ডাবল সারি পিনের জন্য 40 টিরও বেশি এবং অন্যান্য বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে প্রযুক্তিগত সহায়তার সাথে পরামর্শ করুন

পোগো পিন সংযোগকারীর গঠন

2.54 মিমি পিচ পোগো পিন সংযোগকারী পরামিতি তালিকাঃ

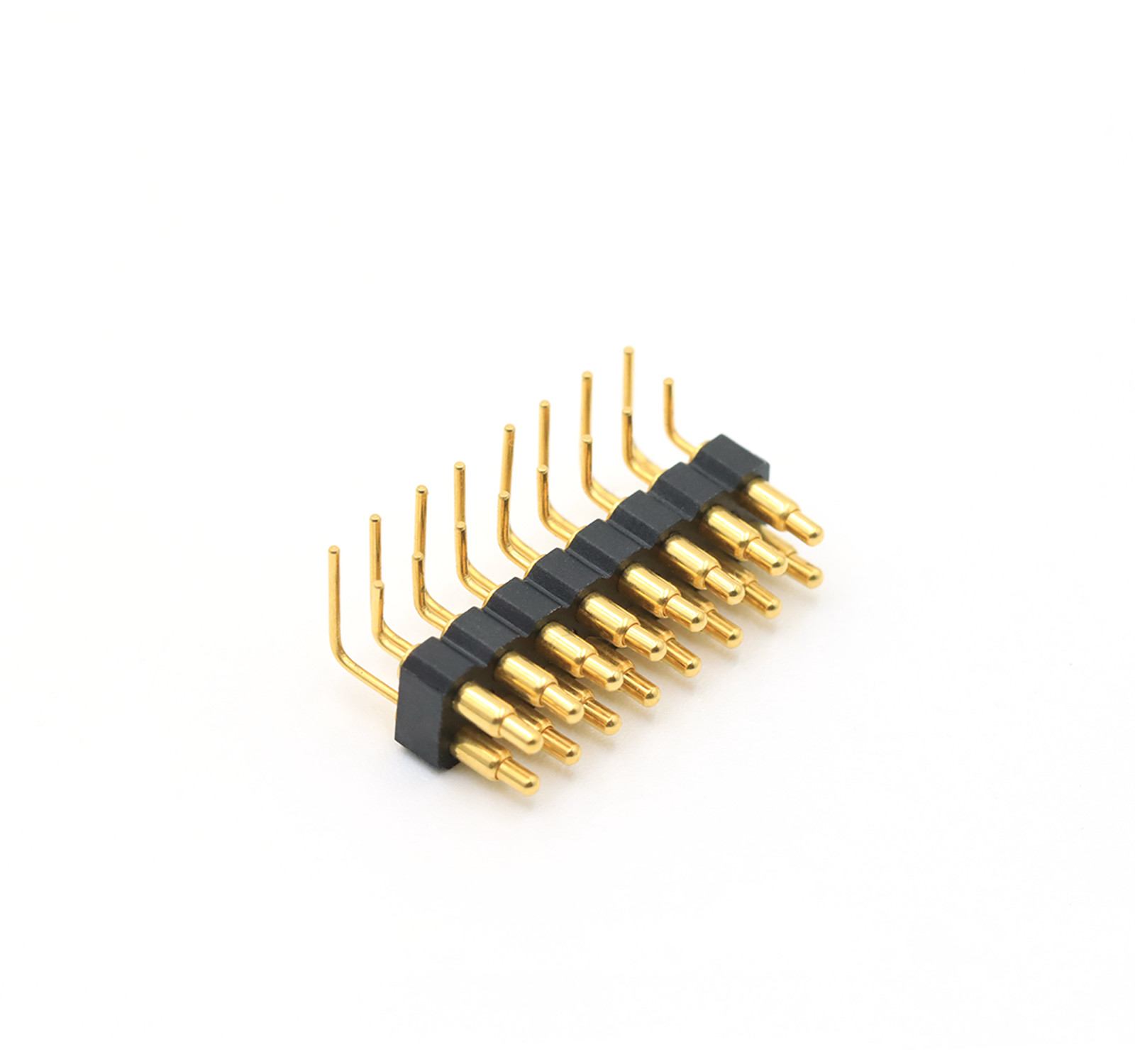

ডাবল সারি 2.5mm হাউজিং ডান কোণ পুরুষ স্প্রিং লোড Coঅ্যান্ট্রিঃ

ডাবল সারি 2.5mm হাউজিং ডান কোণ মহিলা লোড Coঅ্যান্ট্রিঃ

গ্রাহকদের জন্য স্ট্যান্ডার্ড 2.54 মিমি পিচ পোগো পিন সংযোগকারী রেফারেন্সঃ

প্রয়োগের ক্ষেত্রঃ

আমাদের সুবিধা এবং আপনার পছন্দ:

.ইউপিই পেশাদার কাস্টমাইজড উচ্চ বর্তমান পোগো পিন 15A-30A সিরিজের সাথে, এটি ব্যাপকভাবে উত্পাদিত হয়েছে।

.ইউপিই এসএমটি / ডিআইপি / ডান কোণ / সোল্ডার কাপ সহ 2.0 মিমি এবং 2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin পোগো পিন সংযোগকারী তৈরি করেছে।

.পোগো পিন লাইফ টেস্ট ১,০০০,০০০ চক্র পর্যন্ত।

.সমস্ত পণ্য HF, RoHS REACH মান পাস করতে পারে।

.পণ্য সরবরাহের আগে ১০০% বৈদ্যুতিক পরীক্ষার রিপোর্ট দেওয়া হয়েছে।

.বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো এবং উচ্চ স্রোত।
