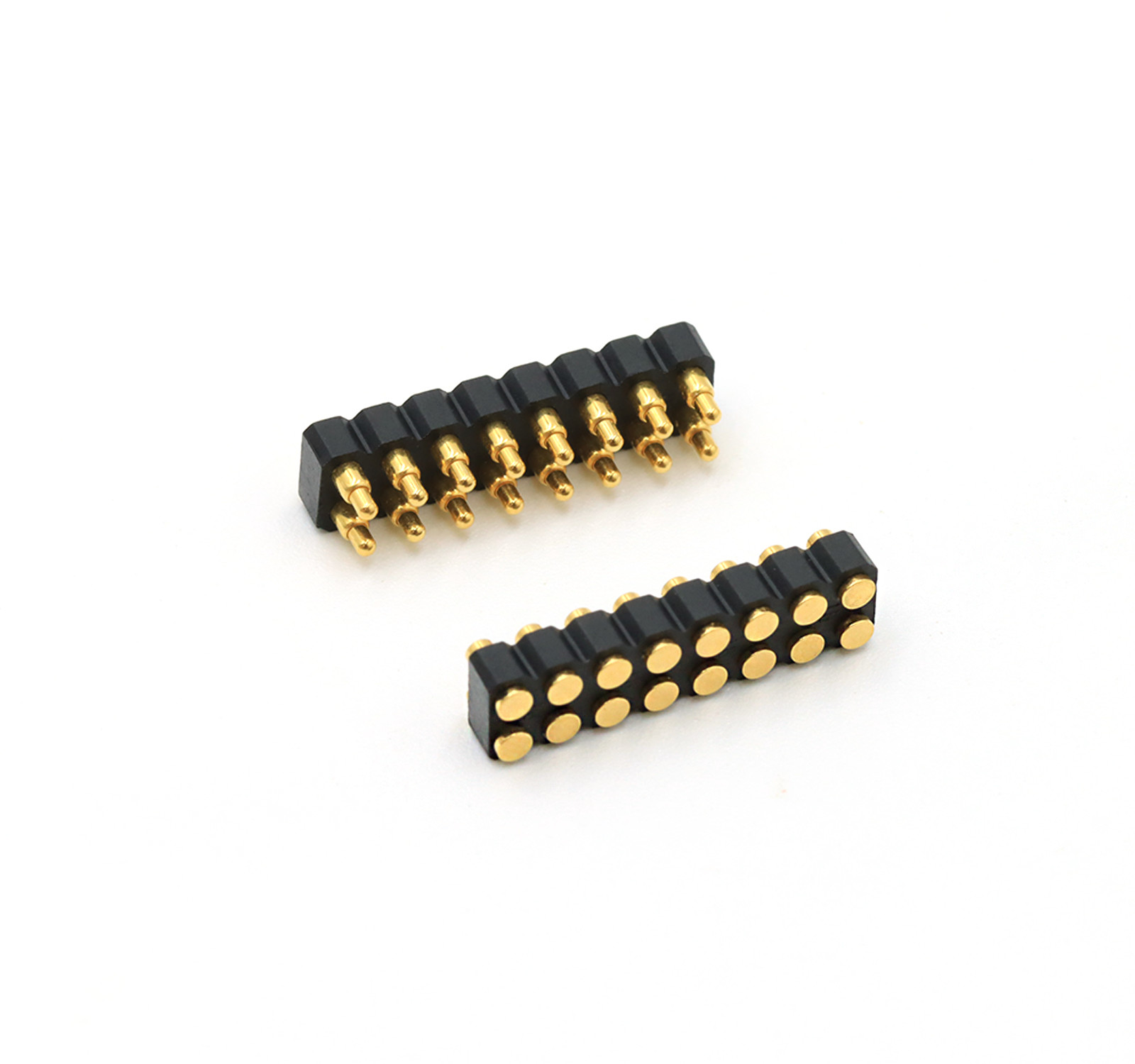

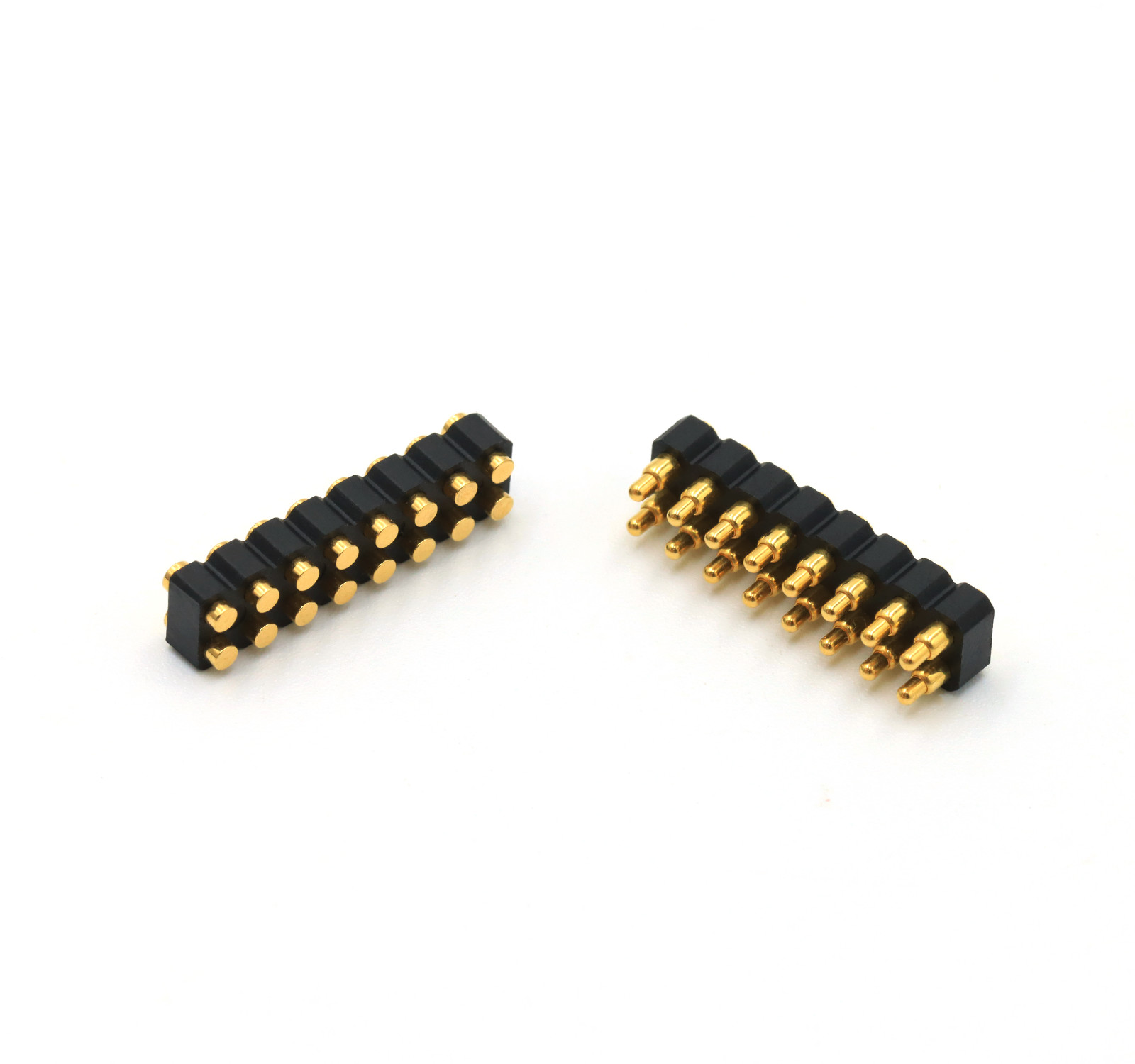

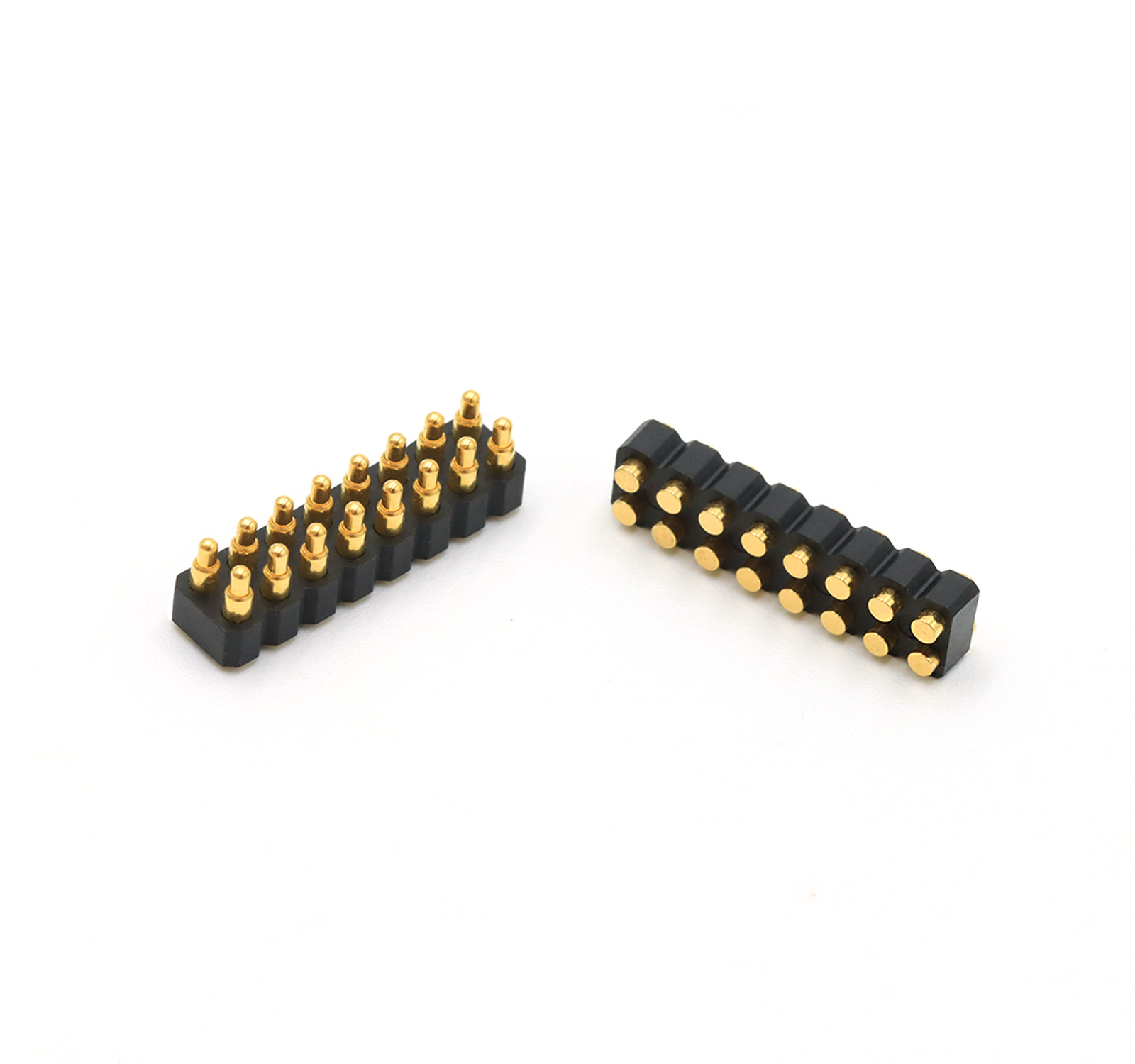

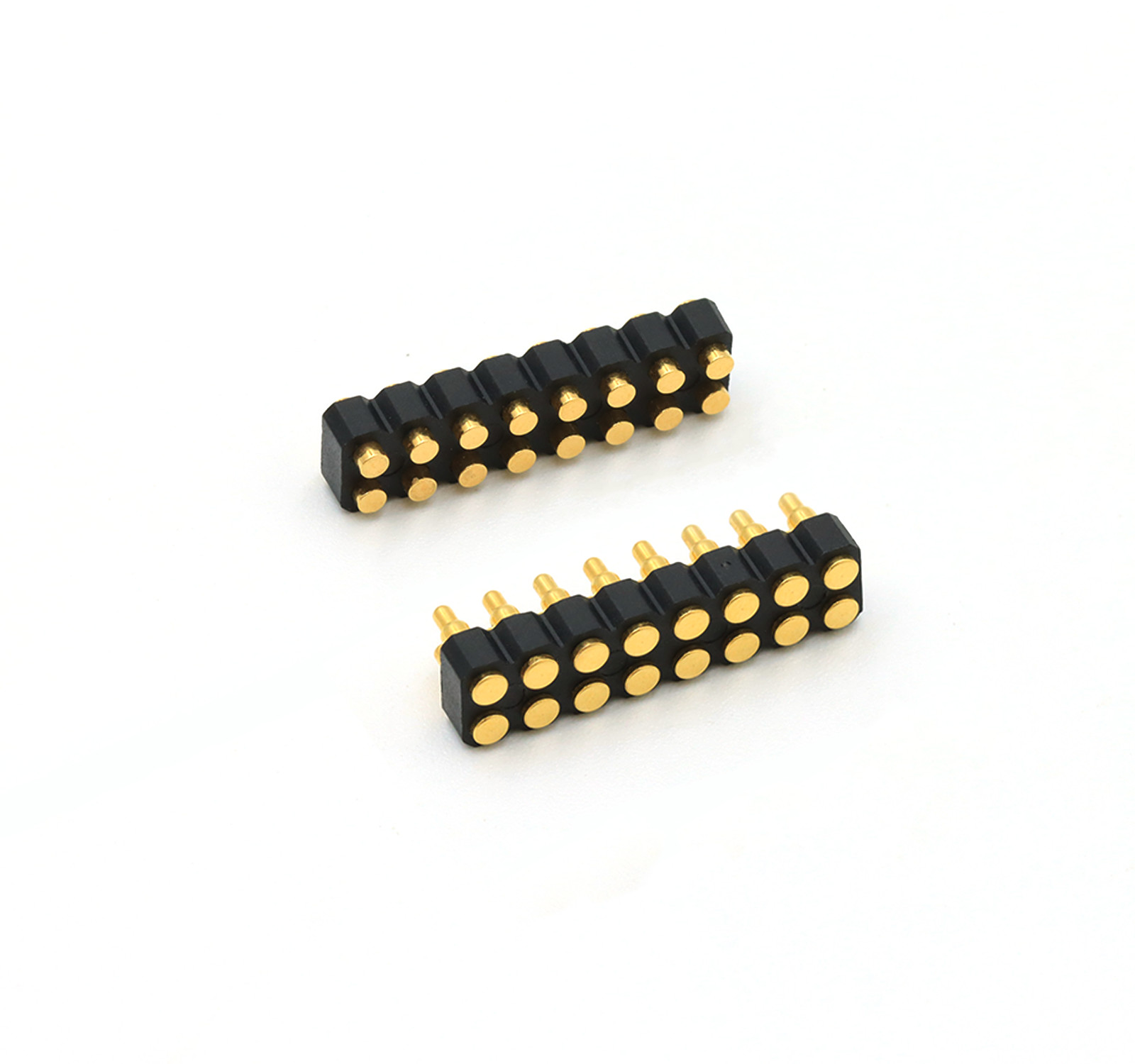

2.54 মিমি পিচ পোগো পিন সংযোগকারী ডাবল সারি স্প্রিং লোড যোগাযোগ সংযোগকারী 16pin পুরুষ মহিলা

2.54 মিমি পিচ পুরুষ মহিলা পোগো পিন সংযোগকারী ডাবল সারি এসএমটি 16 পিন পোগো পিন

পোগো পিনটি এসএমটি টাইপ, এটিতে ভাল স্থিতিশীলতা রয়েছে, ব্যারেলের নীচে একটি সমতল নীচের নকশা রয়েছে, যা পিসিবি বোর্ডে সোল্ডার করা সহজ

ইউনিয়ন প্রিসিজন ইলেকট্রনিক কো, লিমিটেড (ইউপিই) উচ্চমানের পোগো পিন,পোগো পিন সংযোগকারী, চৌম্বকীয় সংযোগকারী এবং নকশা, উন্নয়ন,একটি হাই-টেক কোম্পানি হিসেবে সহায়ক পণ্য উৎপাদন ও বিক্রয়.

গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুযায়ী, আমরা গ্রাহকদের চয়ন করার জন্য 8 ধরনের অভ্যন্তরীণ কাঠামো POGO পিন আছে, স্ট্যান্ডার্ড POGO পিনের জন্য, ইউপিই ডিজাইন পণ্য মোট উচ্চতা 2.8mm ~ 11 হয়।0mm(মোটউচ্চতা DIP পোগো পিনের লেজ দৈর্ঘ্য অন্তর্ভুক্ত নয়) ।

এদিকেইউপিইএছাড়াও2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin Pogo পিন সংযোগকারী উন্নতগ্রাহকদের দ্রুত পছন্দ জন্য SMT / DIP / ডান কোণ / সোল্ডার কাপ সঙ্গে।

উপাদান
প্লঞ্জারঃ সীসা মুক্ত সি৬৮০১, প্লাটিংঃ ০১~৯৯ μ" আউ ওভার ৬০~১০০ μ" নি।

ব্যারেলঃ সীসা মুক্ত সি৬৮০১, প্লাটিংঃ ০১~৯৯ μ" আউ ওভার ৬০~১০০ μ" নি।

স্প্রিংঃ SUS 304 স্টেইনলেস স্টীল, Plating: 1 μ" (সম্ভবত Au বা Ni জারা প্রতিরোধের জন্য) ।

হাউজিংঃ কালো HTN (উচ্চ তাপমাত্রা নাইলন) + 30% গ্লাস ফাইবার, UL94 V-0 জ্বলনযোগ্যতা রেটিং।

মেকানিক্যাল স্পেসিফিকেশন
স্প্রিং ফোর্সঃ ১.০ মিমি ওয়ার্কিং স্ট্রোক এ ৮০g ± ২০g।

পুরো স্ট্রোকঃ ১.২ মিমি।

যান্ত্রিক জীবনঃ ≥১০,০০০ চক্র।

বৈদ্যুতিক বিশেষ উল্লেখ
নামমাত্র বর্তমান এবং ভোল্টেজঃ DC 12V, সর্বোচ্চ 3A।

যোগাযোগ প্রতিরোধঃ ≤50mΩ কাজ উচ্চতায়।

সহনশীলতা

দৈর্ঘ্যঃ ±0.15 মিমি।

ব্যাসার্ধঃ ±0.05mm।

কোণঃ ±2°।

পরিবেশগত পারফরম্যান্স
অপারেটিং তাপমাত্রাঃ -40°C থেকে +130°C (24 ঘন্টার মধ্যে) ।

সোলাইডিং তাপের প্রতিরোধ ক্ষমতাঃ ২৬০°সি ± ৫°সি ২০ সেকেন্ড ± ২ সেকেন্ড।

সম্মতিঃ RoHS এবং REACH সম্মতি।

লবণ স্প্রে পরীক্ষাঃ ৪৮ ঘন্টা (ক্ষয় প্রতিরোধের বৈধতা) ।

মূল বৈশিষ্ট্য এবং অ্যাপ্লিকেশন
উচ্চ স্থায়িত্বঃ 10,000+ চক্র, পরিধান এবং জারা প্রতিরোধের জন্য শক্তিশালী প্লাটিং (আউ / নি) ।

উচ্চ-তাপমাত্রা প্রতিরোধেরঃ কঠোর পরিবেশে (130 ডিগ্রি সেলসিয়াস পর্যন্ত) উপযুক্ত।

যথার্থ যান্ত্রিকতা: সংকীর্ণ সহনশীলতা নির্ভরযোগ্য বৈদ্যুতিক যোগাযোগ নিশ্চিত করে।

সীসা মুক্ত এবং সম্মতিঃ পরিবেশগত নিয়মাবলী পূরণ করে (ROHS / REACH) ।

নোটঃ

1. সর্বোত্তম ব্যবহারের প্রভাব নিশ্চিত করার জন্য, দয়া করে কাজের উচ্চতা অনুযায়ী কাজ করুন।

2. পণ্য ব্যবহারের জন্য সতর্কতা
ইঞ্জিনিয়ারিং ডায়াগ্রাম অনুযায়ী, সর্বোচ্চ অনুমোদিত সংকোচনের সীমা অতিক্রম করা যাবে না।
এটি ৩৮০ থেকে ৪২০ ডিগ্রি সেলসিয়াস পর্যন্ত ওয়েল্ডিং তাপমাত্রার জন্য উপযুক্ত, ৩ থেকে ৫ সেকেন্ডের ওয়েল্ডিং সময় সহ।এটি একটি স্বল্প সময়ের মধ্যে পণ্য প্রক্রিয়া করার অনুমতি দেওয়া হয় না একাধিকবার পুনরাবৃত্তি ঢালাই সঞ্চালন
৪০০ থেকে ৫০০ ডিগ্রি সেলসিয়াসের মধ্যে ফার্নেসের তাপমাত্রার পরিসীমা অনুসারে
. অ্যাপ্লিকেশন শেষ নকশা করার সময়, যুক্তিসঙ্গতভাবে pogopin সংকোচন স্থান এড়াতে দয়া করে

3. একক সারি পিনের জন্য 20 টিরও বেশি, ডাবল সারি পিনের জন্য 40 টিরও বেশি এবং অন্যান্য বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে প্রযুক্তিগত সহায়তার সাথে পরামর্শ করুন

পোগো পিন সংযোগকারীর গঠন

2.54 মিমি পিচ পোগো পিন সংযোগকারী পরামিতি তালিকাঃ

ডাবল সারি 2.5mm হাউজিং SMT পুরুষ স্প্রিং লোড Coঅ্যান্ট্রিঃ

ডাবল সারি 2.5mm হাউজিং SMT মহিলা লোড Coঅ্যান্ট্রিঃ

গ্রাহকদের জন্য স্ট্যান্ডার্ড 2.54 মিমি পিচ পোগো পিন সংযোগকারী রেফারেন্সঃ

প্রয়োগের ক্ষেত্রঃ

আমাদের সুবিধা এবং আপনার পছন্দ:

.ইউপিই পেশাদার কাস্টমাইজড উচ্চ বর্তমান পোগো পিন 15A-30A সিরিজের সাথে, এটি ব্যাপকভাবে উত্পাদিত হয়েছে।

.ইউপিই এসএমটি / ডিআইপি / ডান কোণ / সোল্ডার কাপ সহ 2.0 মিমি এবং 2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin পোগো পিন সংযোগকারী তৈরি করেছে।

.পোগো পিন লাইফ টেস্ট ১,০০০,০০০ চক্র পর্যন্ত।

.সমস্ত পণ্য HF, RoHS REACH মান পাস করতে পারে।

.পণ্য সরবরাহের আগে ১০০% বৈদ্যুতিক পরীক্ষার রিপোর্ট দেওয়া হয়েছে।

.বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো এবং উচ্চ স্রোত।

কেন গ্রাহকরাইউপিই?

1পেশাদার কাস্টমাইজেশন সেবা

2. দ্রুত নমুনা উৎপাদন ক্ষমতা

3. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা

4. আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ

5. উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম

6. যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি

কিভাবে চৌম্বকীয় তারের সংযোগকারী অর্ডার স্থাপন

* আপনি আমাদের অঙ্কন বা নমুনা পাঠান

* আমরা প্রকল্পের মূল্যায়ন পরিচালনা করি

* আমরা নমুনা তৈরি করি এবং এটি আপনাকে পাঠাই

* আপনি মনে করেন নমুনা ভাল তারপর একটি অর্ডার করুন এবং আমাদের 30% আমানত দিতে

* আমরা পণ্য তৈরি শুরু

* যখন পণ্য তৈরি হয়, আমরা আপনার চেক জন্য ছবি নিতে এবং তারপর আপনি ব্যালেন্স পরিশোধ

* আমরা পণ্য কুরিয়ার কোম্পানির কাছে বিতরণ করি

অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স

অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি

নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস

উত্পাদন সীসা সময়ঃ১০-১৫দিন

এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা

ট্রেড টার্মঃEXW

মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস

সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
