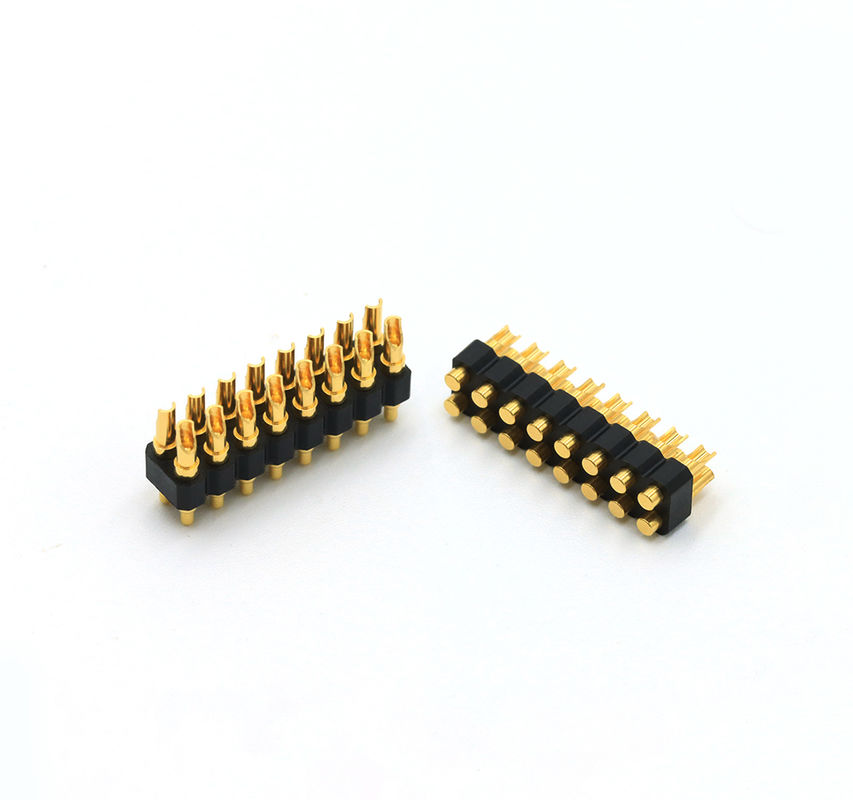

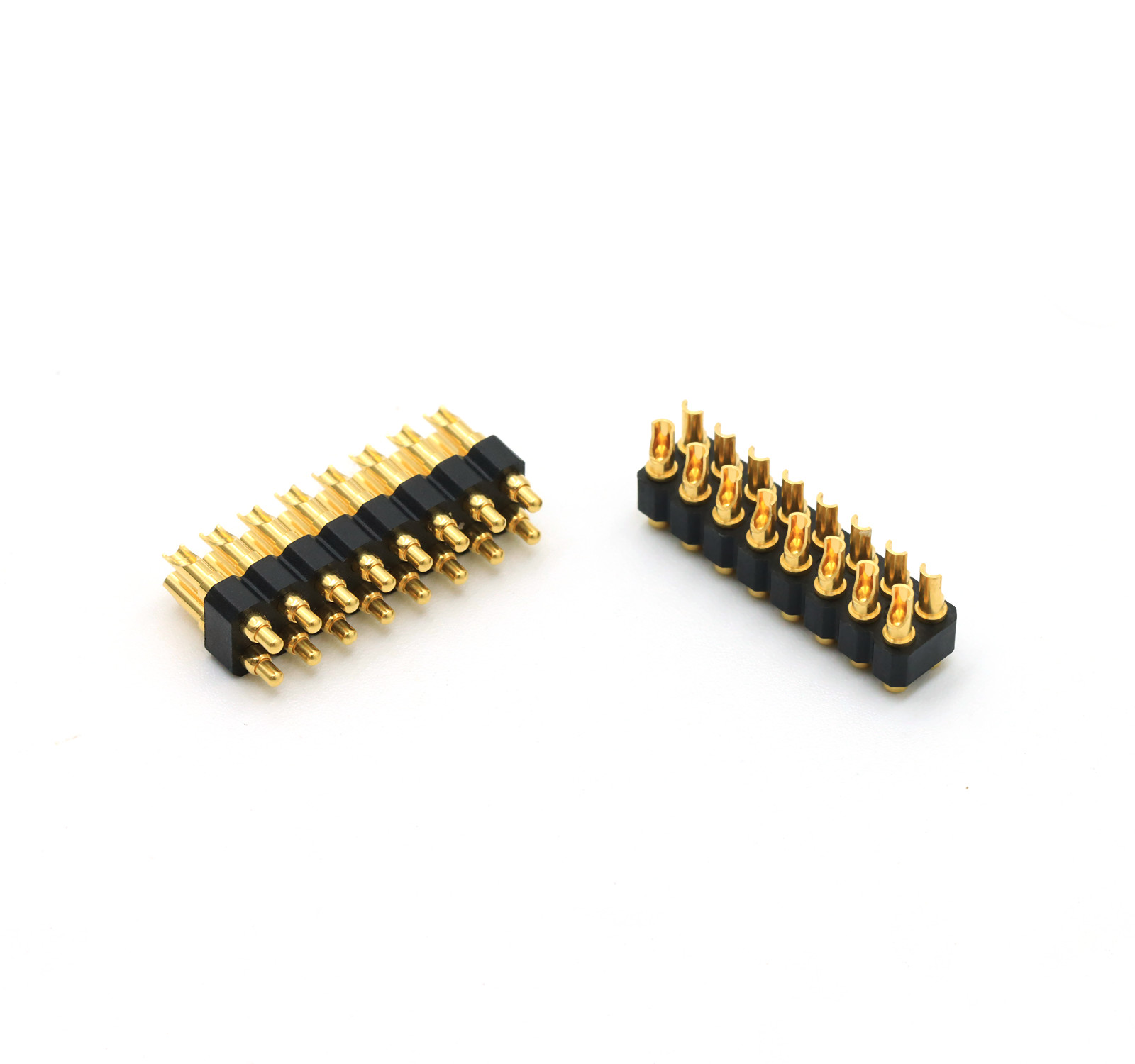

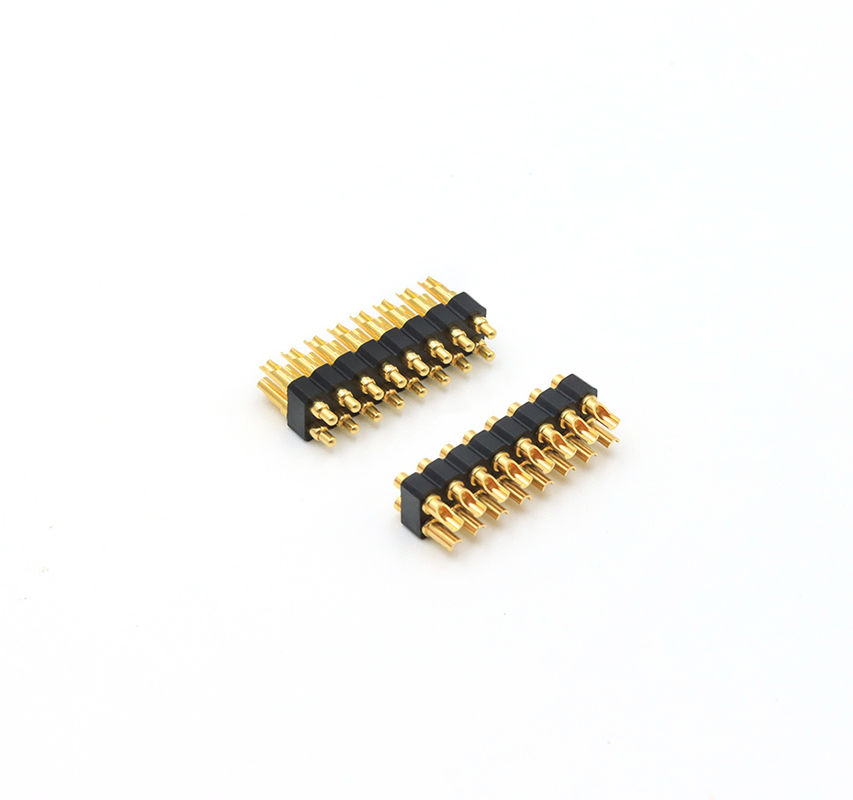

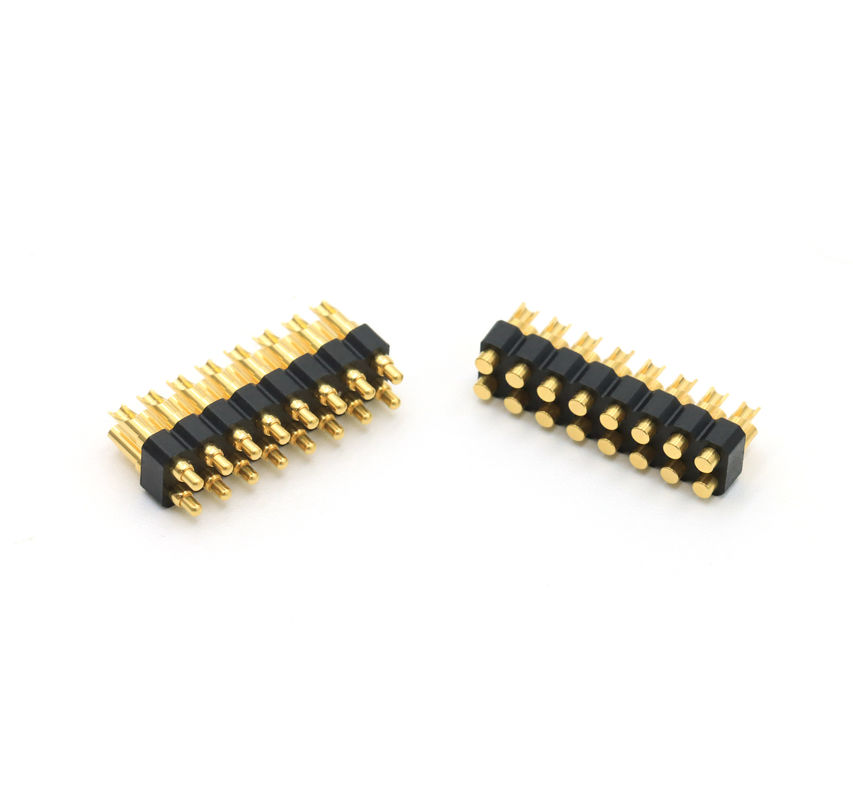

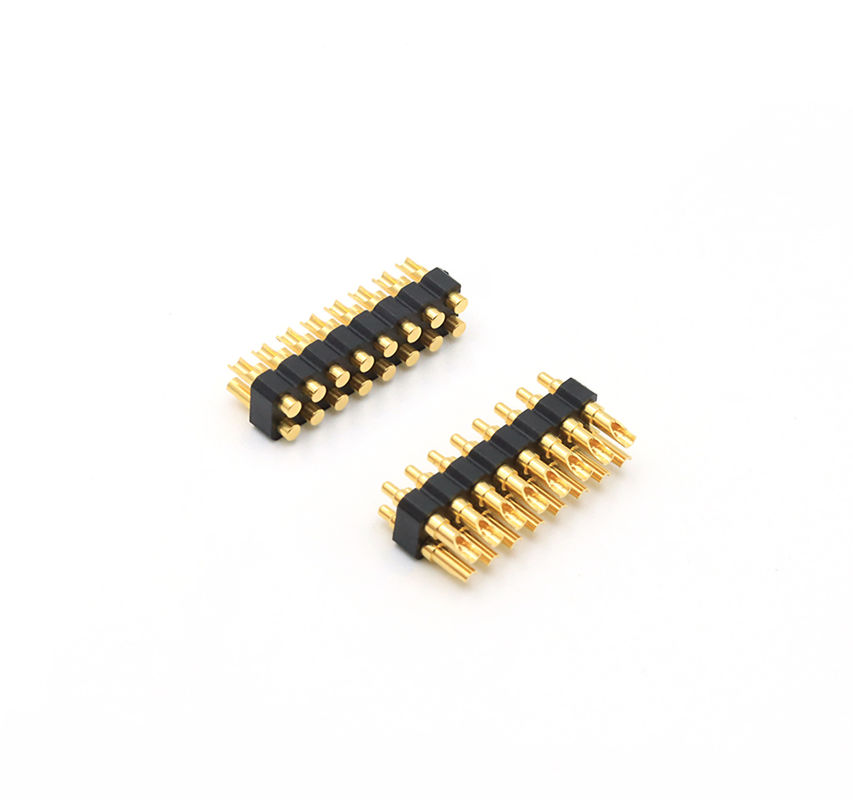

ডাবল সারি 16 পিন পুরুষ মহিলা সোল্ডার কাপ স্প্রিং লোড সংযোগকারী 2.54mm পিচ।
পোগো পিনের লেজটি বাঁকা, যা ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ দেয়, লেজটি তারের সাথেও সোল্ডার করা যায়।
ইউনিয়ন প্রিসিজন ইলেকট্রনিক কো, লিমিটেড (ইউপিই) উচ্চমানের পোগো পিন,পোগো পিন সংযোগকারী, চৌম্বকীয় সংযোগকারী এবং নকশা, উন্নয়ন,একটি হাই-টেক কোম্পানি হিসেবে সহায়ক পণ্য উৎপাদন ও বিক্রয়.
গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুযায়ী, আমরা গ্রাহকদের চয়ন করার জন্য 8 ধরনের অভ্যন্তরীণ কাঠামো POGO পিন আছে, স্ট্যান্ডার্ড POGO পিনের জন্য, ইউপিই ডিজাইন পণ্য মোট উচ্চতা 2.8mm ~ 11 হয়।0mm(মোট
উচ্চতা DIP পোগো পিনের লেজ দৈর্ঘ্য অন্তর্ভুক্ত নয়) ।
এদিকেইউপিইএছাড়াও2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin Pogo পিন সংযোগকারী উন্নতগ্রাহকদের দ্রুত পছন্দ জন্য SMT / DIP / ডান কোণ / সোল্ডার কাপ সঙ্গে।
ইউপিই২য়পোগো পিন পণ্যএইচএফ, রোএইচএস রিচ স্ট্যান্ডার্ড পাস করতে পারে।
পোগো পিন সংযোগকারী প্রযুক্তিগত বিবরণী
উপকরণ:
..প্লঞ্জার: সীসা মুক্ত C6801, প্লাটিং 01 ~ 99u "Au উপর 60 ¢ 100u" Ni.
.. ব্যারেল: সীসা মুক্ত C6801, প্লাটিং 01 ~ 99u "Au উপর 60 ¢ 100u" Ni.
.. স্প্রিংঃ SUS 304. প্লাটিং 1u"
..হাউজিং:Bkack HTN+30GF UL94 V-0.
যান্ত্রিকঃ
.. স্প্রিং ফোর্সঃ 80g±20g, 1.0 ওয়ার্কিং স্ট্রোক এ. পূর্ণ স্ট্রোকঃ1.২ মিমি.
যান্ত্রিক জীবনঃ ১০০০ চক্র মিনিট।
বৈদ্যুতিক:
...নামমাত্র বর্তমান এবং ভোল্টেজ: DC 12V, 3A Max.
.. যোগাযোগ প্রতিরোধেরঃ 50mΩ সর্বোচ্চ, কাজের উচ্চতায়.
টোলারেন্স চালুঃ
...দৈর্ঘ্য: ± 0.15mm.
.. ব্যাসার্ধঃ ± 0.05mm.
কোণ: ± 2°.
পরিবেশগত পারফরম্যান্সঃ
অপারেটিং তাপমাত্রা: -৪০°C+১৩০°C ২৪ ঘণ্টার মধ্যে।
.. বিক্রির প্রতিরোধেরঃ 260 °C ± 5 °C 20s ± 2s
ROHS বা REACH-এর সাথে সামঞ্জস্যপূর্ণ পণ্য
লবণ স্প্রে পরীক্ষাঃ ৪৮ ঘন্টা।
নোটঃ
1. সর্বোত্তম ব্যবহারের প্রভাব নিশ্চিত করার জন্য, দয়া করে কাজের উচ্চতা অনুযায়ী কাজ করুন।
2. পণ্য ব্যবহারের জন্য সতর্কতা
ইঞ্জিনিয়ারিং ডায়াগ্রাম অনুযায়ী, সর্বোচ্চ অনুমোদিত সংকোচনের সীমা অতিক্রম করা যাবে না।
এটি ৩৮০ থেকে ৪২০ ডিগ্রি সেলসিয়াস পর্যন্ত ওয়েল্ডিং তাপমাত্রার জন্য উপযুক্ত, ৩ থেকে ৫ সেকেন্ডের ওয়েল্ডিং সময় সহ।এটি একটি স্বল্প সময়ের মধ্যে পণ্য প্রক্রিয়া করার অনুমতি দেওয়া হয় না একাধিকবার পুনরাবৃত্তি ঢালাই সঞ্চালন
৪০০ থেকে ৫০০ ডিগ্রি সেলসিয়াসের মধ্যে ফার্নেসের তাপমাত্রার পরিসীমা অনুসারে
. অ্যাপ্লিকেশন শেষ নকশা করার সময়, যুক্তিসঙ্গতভাবে pogopin সংকোচন স্থান এড়াতে দয়া করে
3. একক সারি পিনের জন্য 20 টিরও বেশি, ডাবল সারি পিনের জন্য 40 টিরও বেশি এবং অন্যান্য বিশেষ প্রয়োজনীয়তার জন্য, দয়া করে প্রযুক্তিগত সহায়তার সাথে পরামর্শ করুন
পোগো পিন সংযোগকারীর গঠন
2.54 মিমি পিচ পোগো পিন সংযোগকারী পরামিতি তালিকাঃ
|
নাম
|
পোগো পিন সংযোগকারী
|
|
প্রকার
|
সোল্ডার কাপ
|
|
লিঙ্গ
|
পুরুষ/মহিলা
|
|
পিন নম্বর
|
16পিন ১
|
|
বিচ্ছিন্নকারী
|
Bকাক HTN+30GF UL94 V-0.
|
|
প্লঞ্জার
|
ব্রাস
|
|
ব্যারেল
|
ব্রাস
|
|
বসন্ত
|
SUS পৃষ্ঠ চিকিত্সা
|
|
প্লাস্টিকের উচ্চতা
|
2.5 মিমি
|
|
স্প্রিং শক্তি
|
80g+/-20g 1.0 মিমি ওয়ার্কিং স্ট্রোক
|
|
ফুল স্টোর্ক
|
1.২ মিমি
|
|
জীবন পরীক্ষা
|
100,000 চক্র
|
|
নামমাত্র বর্তমান
|
৩এ ম্যাক্স।
|
|
ভোল্টেজ
|
DC 12V
|
|
যোগাযোগ প্রতিরোধের
|
সর্বোচ্চ ৫০ মিলিওহম
|
|
লবণ স্প্রে পরীক্ষা
|
৪৮ ঘন্টা
|
|
সার্টিফিকেশন
|
ROHS বা REACH-এর সাথে সামঞ্জস্যপূর্ণ পণ্য
|
|
পরীক্ষা
|
১০০% খোলা এবং সংক্ষিপ্ত পরীক্ষা
|
ডাবল সারি 2.5mm হাউজিং Solder Cupe পুরুষ স্প্রিং লোড Coঅ্যান্ট্রিঃ
গ্রাহকদের জন্য স্ট্যান্ডার্ড 2.54 মিমি পিচ পোগো পিন সংযোগকারী রেফারেন্সঃ
প্রয়োগের ক্ষেত্রঃ
আমাদের সুবিধা এবং আপনার পছন্দ:
.ইউপিই পেশাদার কাস্টমাইজড উচ্চ বর্তমান পোগো পিন 15A-30A সিরিজের সাথে, এটি ব্যাপকভাবে উত্পাদিত হয়েছে।
.ইউপিই এসএমটি / ডিআইপি / ডান কোণ / সোল্ডার কাপ সহ 2.0 মিমি এবং 2.54 মিমি পিচ স্ট্যান্ডার্ড পুরুষ এবং মহিলা 2pin-40pin পোগো পিন সংযোগকারী তৈরি করেছে।
.পোগো পিন লাইফ টেস্ট ১,০০০,০০০ চক্র পর্যন্ত।
.সমস্ত পণ্য HF, RoHS REACH মান পাস করতে পারে।
.পণ্য সরবরাহের আগে ১০০% বৈদ্যুতিক পরীক্ষার রিপোর্ট দেওয়া হয়েছে।
.বিভিন্ন আকারের কাস্টম উপলব্ধ, ছোট কাঠামো এবং উচ্চ স্রোত।
কেন গ্রাহকরাইউপিই?
1পেশাদার কাস্টমাইজেশন সেবা
2. দ্রুত নমুনা উৎপাদন ক্ষমতা
3. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
4. আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ
5. উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম
6. যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি
কিভাবে চৌম্বকীয় তারের সংযোগকারী অর্ডার স্থাপন
* আপনি আমাদের অঙ্কন বা নমুনা পাঠান
* আমরা প্রকল্পের মূল্যায়ন পরিচালনা করি
* আমরা নমুনা তৈরি করি এবং এটি আপনাকে পাঠাই
* আপনি মনে করেন নমুনা ভাল তারপর একটি অর্ডার করুন এবং আমাদের 30% আমানত দিতে
* আমরা পণ্য তৈরি শুরু
* যখন পণ্য তৈরি হয়, আমরা আপনার চেক জন্য ছবি নিতে এবং তারপর আপনি ব্যালেন্স পরিশোধ
* আমরা পণ্য কুরিয়ার কোম্পানির কাছে বিতরণ করি
অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স
অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি
নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস
উত্পাদন সীসা সময়ঃ১০-১৫দিন
এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা
ট্রেড টার্মঃEXW
মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস
সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
