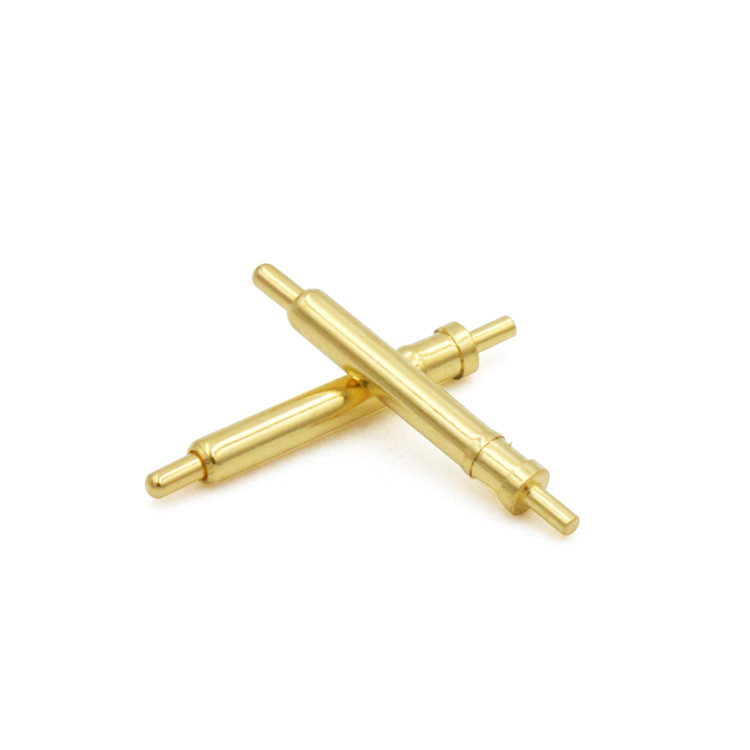

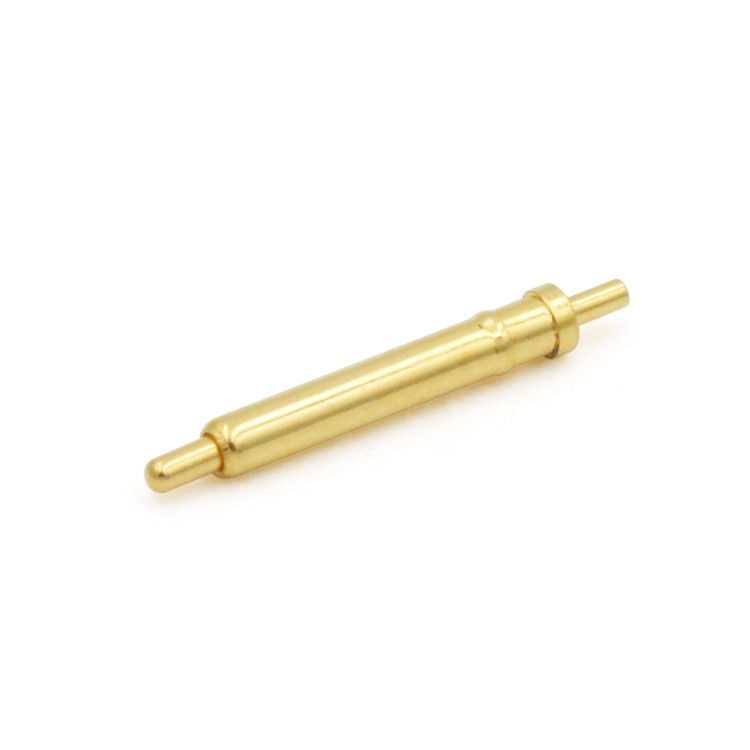

স্টেইনলেস স্টীল ব্রাস স্প্রিং পিসিবি লোড হেডার গোল্ড প্লাটিং সহ ডিআইপি পোগো পিন।
একটি পোগো পিন হল একটি বৈদ্যুতিক সংযোগকারী যা দুটি সার্কিটের মধ্যে একটি অস্থায়ী সংযোগ স্থাপন করতে ব্যবহৃত হয়। এটি একটি ব্যারেলের ভিতরে একটি স্প্রিং-লোড প্লঞ্জার নিয়ে গঠিত,এটি একটি পরিবাহী পৃষ্ঠের বিরুদ্ধে চাপ দেওয়া হলে এটি সংকুচিত এবং নির্ভরযোগ্য যোগাযোগ বজায় রাখার অনুমতি দেয়.
ডিআইপি পোগো পিন কাঠামোর সুবিধাঃনীচের লেজ প্লাগ স্থাপন করা যেতে পারে, এটি soldering সময় স্থানান্তর এবং PCB soldering সহজতর করার সম্ভাবনা কম করে
গ্রাহকের বিভিন্ন প্রয়োজনীয়তা অনুযায়ী, আমরা গ্রাহকদের চয়ন করার জন্য 8 ধরনের বাইরের কাঠামো POGO পিন আছে, স্ট্যান্ডার্ড POGO পিনের জন্য, ইউপিই নকশা পণ্য মোট উচ্চতা 2.8mm ~ 11 হয়।0mm ((মোট উচ্চতা DIP পোগো পিনের লেজ দৈর্ঘ্য অন্তর্ভুক্ত নয়).
টিআপনার রেফারেন্স এবং নির্বাচনের জন্য নিম্নলিখিত 8 টি ধরণের কাঠামো রয়েছেঃ
এসএমটি:ভাল স্থিতিশীলতা, ব্যারেল নীচে একটি সমতল নীচের নকশা, যা সহজ PCB বোর্ডে soldered হয়
ডিআইপি:সেখানে ব্যারেলের লেঙ্গুড় একটি অবস্থান পিন আছে. যখন PCB সঙ্গে ঢালাই, কোন বিচ্যুতি ঘটবে, ভাল অবস্থান প্রভাব এবং দৃঢ়
ঢালাই।
ডাবল হেড:ডাবল হেড পোগো পিনের নকশাটি ডিজাইনারদের দ্বি-নির্দেশক বোর্ড-টু-বোর্ডের ক্ষেত্রে আরও নমনীয়তা প্রদান করে
সংযোগ, ডাবল হেড পিন ঝালাই করা প্রয়োজন হয় না।
ডান কোণ: পোগো পিনের লেজ বাঁকা, যা ডিজাইনারদের স্থান ব্যবহারে আরও বেশি পছন্দ দেয়, লেজটি তারের সাথে লোড করা যেতে পারে।
সোলার কাপ:ক্যাবল পণ্য জন্য উপযুক্ত, তারের সঙ্গে ঢালাই করা সহজ
স্ক্রু টাইপঃবিশেষ স্পেসিফিকেশন সঙ্গে পণ্য গ্রাহকদের বিভিন্ন চাহিদা পূরণ করতে পারেন, এবং প্রয়োজন অনুযায়ী কাস্টমাইজ করা যাবে
গ্রাহকদের।
এক টুকরো টাইপe:এটি বড় স্রোত পাস করতে পারে, গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যায় এবং বিভিন্ন গ্রাহকের চাহিদা পূরণ করতে পারে।
গোলাকার বলের ধরনঃপার্শ্বীয় শক্তি উপলব্ধ, এবং এটি বিভিন্ন গ্রাহকের চাহিদা পূরণের জন্য গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
ইউপিই পোগো পিন অভ্যন্তরীণ কাঠামো গ্রাহকের প্রয়োজনীয়তা অনুযায়ী উপযুক্ত এক মেলে
A. গঠনবর্ণনাঃস্লিভ বেভেলের জন্য প্লঞ্জার
কাঠামোগতউপকারিতা:প্রচলিত ব্যবহার, প্রতিরোধের স্থিতিশীলতা. দীর্ঘ জীবন
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমান্ত কাজের স্ট্রোক অতিক্রম করা যাবে না
B. কাঠামোর বর্ণনাঃড্রিলিংয়ের জন্য প্লঞ্জার
কাঠামোগত সুবিধা:
সীমিত স্থানে, প্লঞ্জার সর্বাধিক সংকোচন সম্পাদন করতে পারে।
প্রয়োগের পদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামো ব্যবহারের সতর্কতাঃসীমাবদ্ধ স্ট্রোক এবং অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারে না
C. গঠনবর্ণনাঃপ্লাস্টিকের প্লাস্টিকের প্লাস্টিক
কাঠামোগতউপকারিতা:A & B ভিত্তিক স্পেস কাঠামোর জন্য মেশিনে বাঁকানো সহজ
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমাবদ্ধ স্ট্রোক এবং অত্যধিক বর্তমান ব্যবহার অতিক্রম করতে পারে না
D. গঠনবর্ণনাঃভিতরে ব্যারেল যোগ করা হয়েছেআইসোলেশনের কণা
কাঠামোগতউপকারিতা:প্রতিবন্ধকতা আরো স্থিতিশীল, 10A এর উপরে বর্তমান ব্যবহারের জন্য উপযুক্ত
প্রয়োগপদ্ধতিঃএসএমটি এবং ডিআইপি নিয়মিত ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমা অতিক্রম করা যাবে নাকাজের স্ট্রোক
E. গঠনবর্ণনাঃপ্লঞ্জারের উভয় দিককম্প্রেস করা যায়
কাঠামোগতউপকারিতা:কাঠামোর স্থান সংরক্ষণ করুন,দীর্ঘ দূরত্ব, বড়কম্প্রেশন বোর্ড থেকেবোর্ড যোগাযোগ
প্রয়োগপদ্ধতিঃবোর্ড থেকে বোর্ড ডকিং
কাঠামোর ব্যবহারসাবধানতাঃসীমা অতিক্রম করা যাবে নাকাজের স্ট্রোক
এফ. স্ট্রাকচাররবর্ণনাঃচার টুকরো সংমিশ্রণ
কাঠামোগতউপকারিতাঃ উচ্চ প্রেস মসৃণতা, প্লঞ্জার বিঘ্ন ছোট, জলরোধী এবং ধুলোরোধী। কাজের জীবন তুলনামূলকভাবে দীর্ঘ। অতিরিক্ত চাপ পণ্য ব্যর্থতা কারণ হবে না।
প্রয়োগপদ্ধতিঃউচ্চ স্রোত, উচ্চ কর্মক্ষমতা, জলরোধী এবং ধুলোরোধী
জিগঠনবর্ণনাঃমধ্যবর্তী শ্যাফ্ট সংকোচন
কাঠামোগতউপকারিতা:সহজ কাঠামো, উচ্চ প্রবাহ পাস করতে পারে।
প্রয়োগপদ্ধতিঃঢালাই উচ্চ বর্তমান ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃসীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করা যাবে না
H. কাঠামোর বর্ণনাঃবল কম্প্রেশন যোগাযোগ
কাঠামোগতউপকারিতা:সহজ কাঠামো এবং সহজ প্রক্রিয়াজাতকরণ
প্রয়োগপদ্ধতিঃছোট কাজের স্ট্রোক ব্যবহার
কাঠামোর ব্যবহারসাবধানতাঃ
সীমাবদ্ধ কাজের স্ট্রোক অতিক্রম করা যাবে না
পোগো পিন অ্যাপ্লিকেশন এলাকা হলঃ
1শিল্প যন্ত্রপাতি, তিন-প্রমাণ মেশিন, যোগাযোগ যন্ত্রপাতি,চিকিৎসা সরঞ্জাম, হ্যান্ডহেল্ড টার্মিনাল সরঞ্জাম;
2স্মার্ট পোশাকের ডিভাইস, স্মার্ট শিক্ষা, স্মার্ট পজিশনিং ডিভাইস, স্মার্ট খেলনা
3ভোক্তা ইলেকট্রনিক্স, ট্যাবলেট কম্পিউটার, শেয়ার্ড চার্জিং,টিডব্লিউএস ব্লুটুথ হেডসেট, ইলেকট্রনিক সিগারেট
কেন গ্রাহকরা ইউপিই বেছে নেন?
1. পোগো পিন পেশাদার কাস্টমাইজেশন সেবা
বিভিন্ন পণ্য এবং সমাধান বিভিন্ন গ্রাহকের প্রয়োজন অনুযায়ী ডিজাইন করা যেতে পারে
2. দ্রুত নমুনা উৎপাদন ক্ষমতা
স্ট্যান্ডার্ড পণ্য 2-3 দিন নমুনা, নতুন কাস্টম নমুনা 7 কার্যদিবস, ছাঁচ খোলার পণ্য 12 দিন
3. কঠোর মান নিয়ন্ত্রণ ব্যবস্থা
গুণমানের ধারণাটি প্রথমে পুরো উত্পাদন এবং পরিদর্শন প্রক্রিয়া জুড়ে চলে এবং গ্রাহকের সন্তুষ্টির মান নিশ্চিত করতে প্রতিটি প্রক্রিয়া কঠোরভাবে নিয়ন্ত্রণ করে।
4. আমদানিকৃত উপাদান দিয়ে প্রক্রিয়াকরণ
অল্প সংখ্যক সুই শ্যাফ্ট আমদানিকৃত নির্ভুলতা টার্ন থেকে মেশিনযুক্ত হয় এবং বেশিরভাগ সুই শ্যাফ্টগুলি উচ্চতর স্থিতিশীলতার জন্য আমদানিকৃত কোল্ড স্ট্যাম্পিং দিয়ে তৈরি করা হয়।
5. উচ্চ নির্ভুলতা পরীক্ষা সরঞ্জাম
পণ্যের গুণমান ক্রমাগত উন্নত করার জন্য সঠিক এবং সুনির্দিষ্ট পরীক্ষা প্রদান
6. যুক্তিসঙ্গত খরচ নিয়ন্ত্রণ পদ্ধতি
খরচ বাঁচান, বর্জ্য দূর করুন, প্রক্রিয়াগুলি অপ্টিমাইজ করুন এবং খরচ প্রতিযোগিতামূলকতা তুলে ধরুন
7পণ্য পরিবেশগত মান
পণ্যটি ইইউর ROHS মান পূরণ করে এবং হ্যালোজেন পূরণ করে
স্প্রিং-লোড পোগো পিন সংযোগকারী পরামিতি কর্মক্ষমতা
|
অংশের নাম
|
প্যারামিটার পারফরম্যান্স টেবিল
|
|
ব্যারেল ম্যাটারিয়া
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
|
|
প্লঞ্জারের উপাদান
|
ব্রাস
|
বেরিলিয়াম তামা
|
ফসফর ব্রোঞ্জ
|
স্টেইনলেস স্টীল
|
|
স্প্রিং অপশন
|
স্টেইনল
|
মিউজিক ওয়্যার
|
|
|
|
প্লাটিংয়ের প্রয়োজনীয়তা
|
গোল্ড-আউ
|
সিলভার-এগ
|
প্যালাডিয়াম-নিকেল
(পিডি-নি)
|
|
|
নামমাত্র বর্তমান
|
1A, 2A, 3A, 5A, 15A বা 30A (বিভিন্ন কাঠামো)
|
|
নামমাত্র ভোল্টেজ
|
DC 12V 24V
|
|
যোগাযোগ প্রতিরোধের
|
30mΩ 50mΩ সর্বোচ্চ (নিরবতা)
|
|
জীবন পরীক্ষা
|
50,000 চক্র ন্যূনতম 1000,000 চক্র সর্বোচ্চ
|
|
রিফ্লো তাপমাত্রা।
|
২৬৫°, ৪-৫ সেকেন্ড
|
|
POGO পিন নির্ভরযোগ্যতা পরীক্ষা
|
|
ধারণ ক্ষমতা
|
ঘণ্টায় ৫০০±৫০ এর নামমাত্র সাইক্লিং এ,50ন্যূনতম ১০০০ চক্র
|
|
আর্দ্রতা
|
EIA-364-31,পরীক্ষার পদ্ধতি II, শর্ত A পরীক্ষার্থী আপেক্ষিক আর্দ্রতার সাথে সংযোজিত সংযোজকগুলি90% থেকে 95% আরএইচ এবং একটি তাপমাত্রা 40°C ± 2°C আপেক্ষিক আর্দ্রতা 96 ঘন্টাউর।
|
|
সোল্ডার তাপ প্রতিরোধের
|
EIA-364-56, পদ্ধতি 5, স্তর 2 265°C+১০/০°C৩০ থেকে ৩৫ সেকেন্ডের জন্য
|
|
লবণ স্প্রে
|
EIA-364-26,পরীক্ষার শর্ত B 5±1% লবণ দ্রবণের সাথে পরীক্ষার্থীর সংযোজিত সংযোগকারীগুলি
ঘনত্ব, ৩৫+১°C/-২°C ৪৮ ঘন্টা।
|
|
স্প্রিং ফোর্স টেস্ট
|
স্বাভাবিক শক্তি পরীক্ষার পদ্ধতি, কাজের উচ্চতায় 100g±20g
|
|
তাপমাত্রা জীবন
|
EIA-364-17,পরীক্ষার পদ্ধতি A,শর্ত 4,পরীক্ষার সময় শর্ত A পরীক্ষার্থী সঙ্গমিত
85 এর সাথে সংযোগকারী°C± 2°C ৯৬ ঘণ্টা ধরে।
|
|
সোল্ডারযোগ্যতা
|
EIA-364-52 265±5 মধ্যে ডুব°C, 60/40±5% Sn/pb সোল্ডার 4.0 ~ 5.0 সেকেন্ডের জন্য
|
|
যোগাযোগ প্রতিরোধের
|
EIA-364-23 সর্বোচ্চ 100 mA পরীক্ষার স্রোতের সাথে যোগাযোগ প্রতিরোধের পরিমাপ করুনএবং সর্বোচ্চ 20 এমভি ভোল্টেজ
|
টিস্টিং সরঞ্জামঃ
আমাদের একটি স্বাধীন ল্যাবরেটরি রয়েছে এবং এটিতে প্রাসঙ্গিক পরীক্ষামূলক সরঞ্জাম রয়েছে, যেমনঃ
ইন্সার্ট ফোর্স টেস্টিং মেশিন,দ্বি-মাত্রিক প্রজেক্টর,বেধ মিটার,স্বয়ংক্রিয় পরিদর্শন যন্ত্র,আইসোলেশন প্রতিরোধের পরীক্ষক
ধাতুসংক্রান্ত নমুনা পলিশিং মেশিন,লবণ স্প্রে পরীক্ষক,বর্তমান তাপমাত্রা বৃদ্ধি পরীক্ষক,লোড স্ট্রোক কার্ভ যন্ত্র,স্বয়ংক্রিয় পরিদর্শন যন্ত্র,ROHS পরীক্ষক,রুক্ষতা পরীক্ষক,ইলাস্টিক ইম্পেড্যান্স টেস্টার,লাইফ টেস্ট ইত্যাদি।
প্যাকেজিং ও শিপিং
