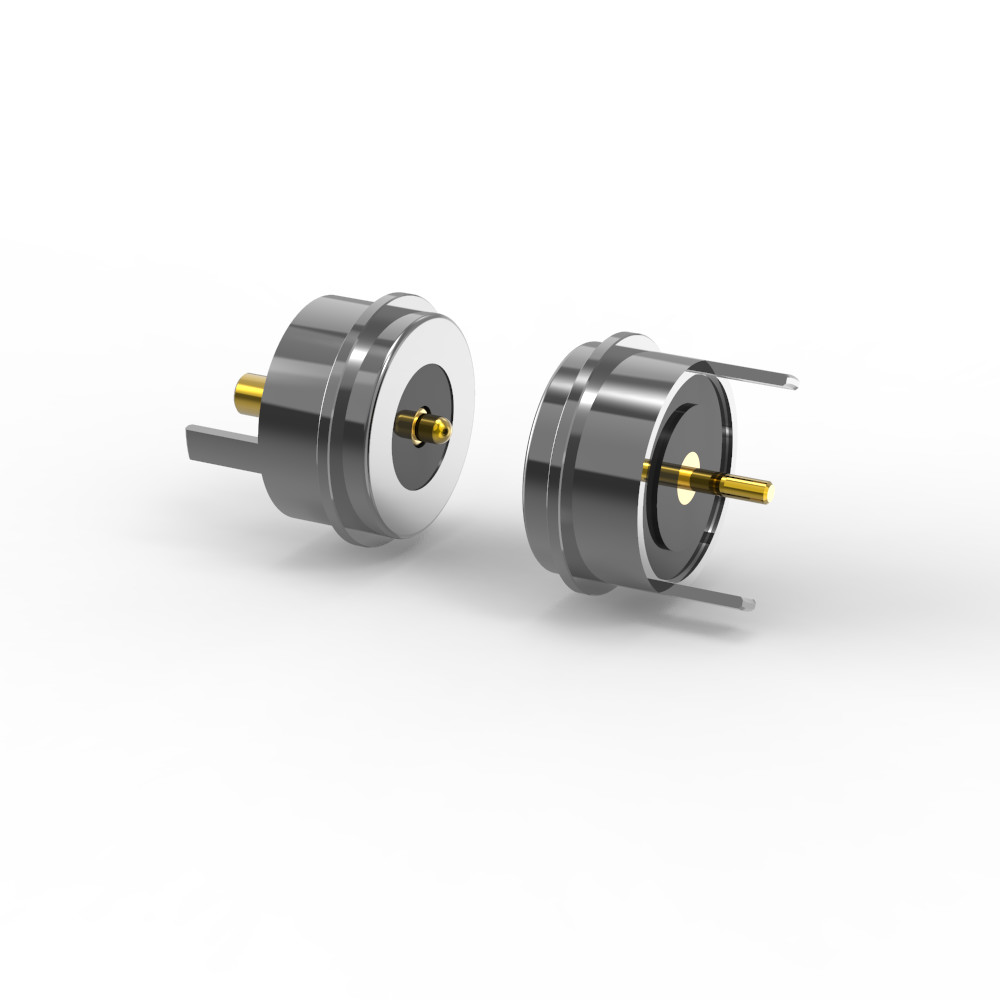

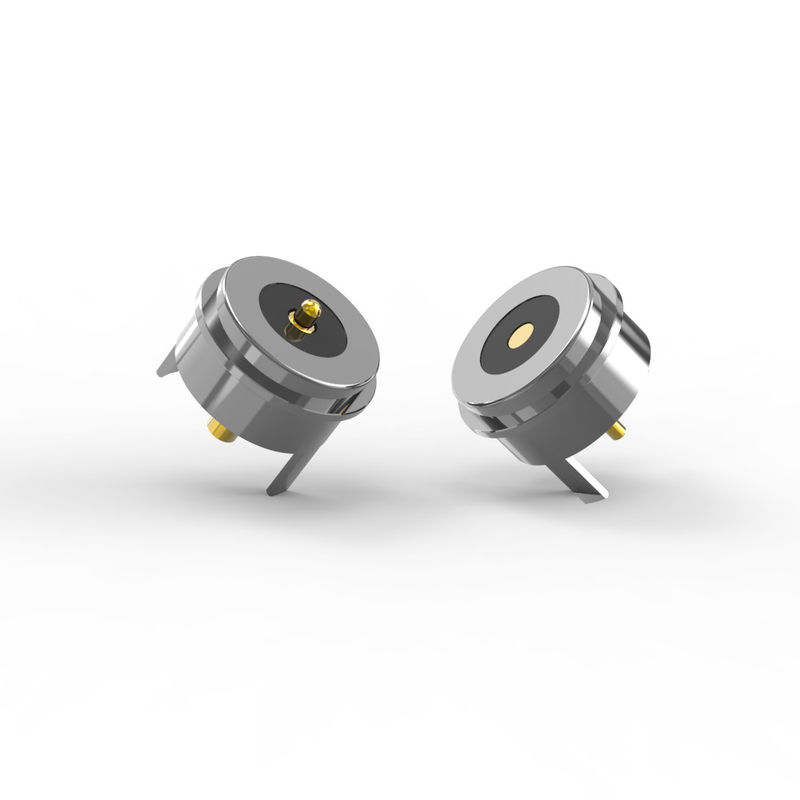

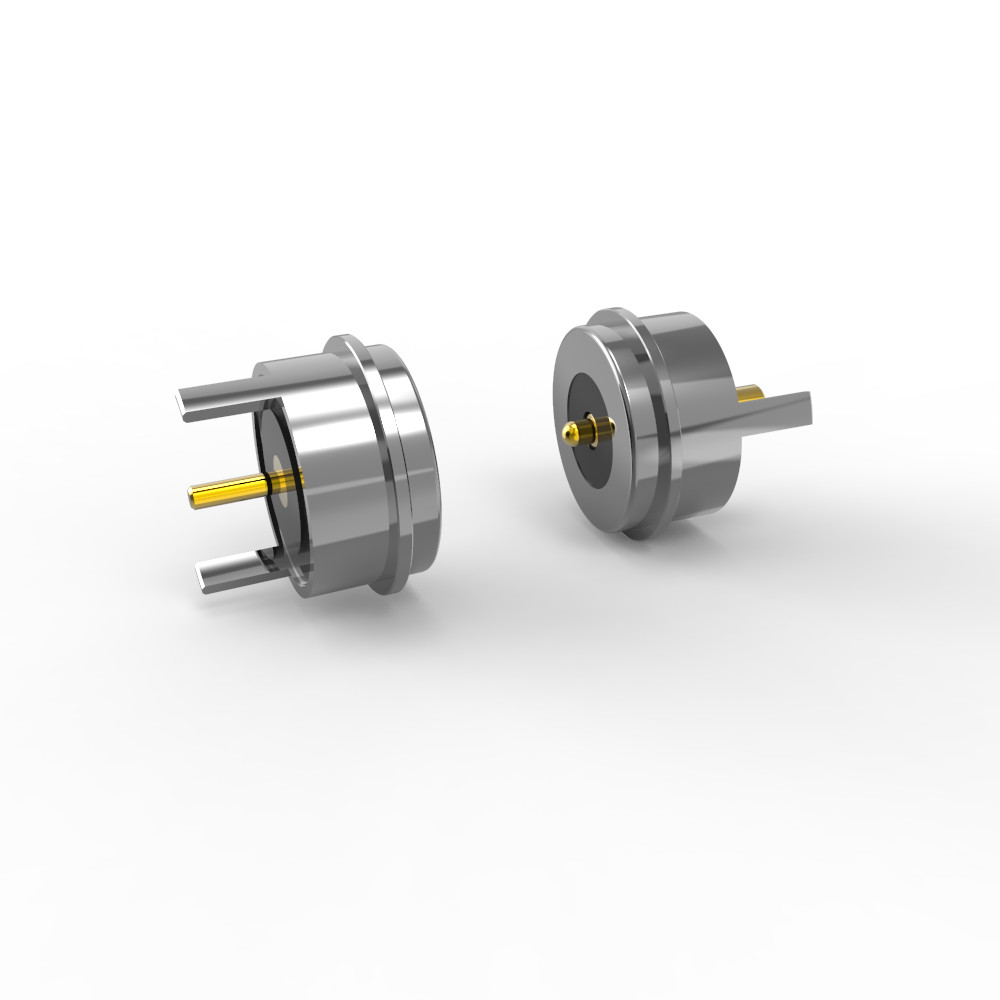

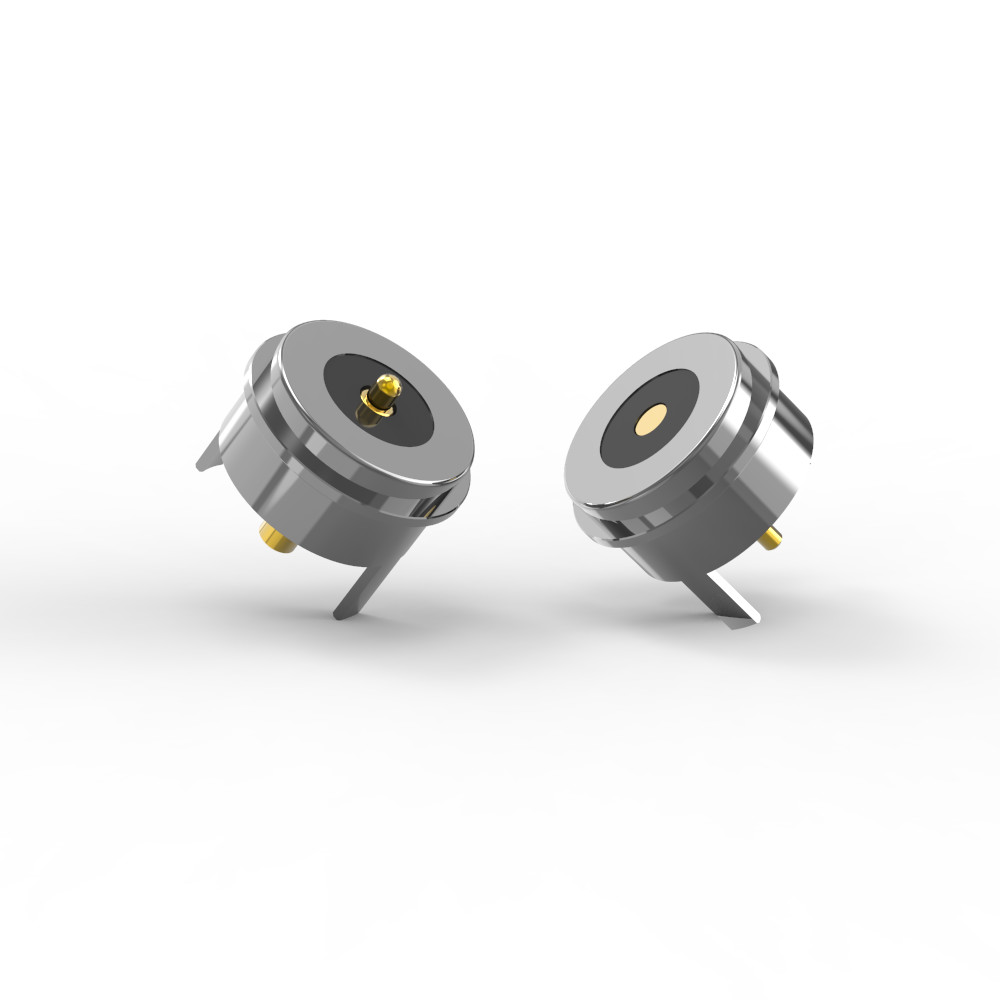

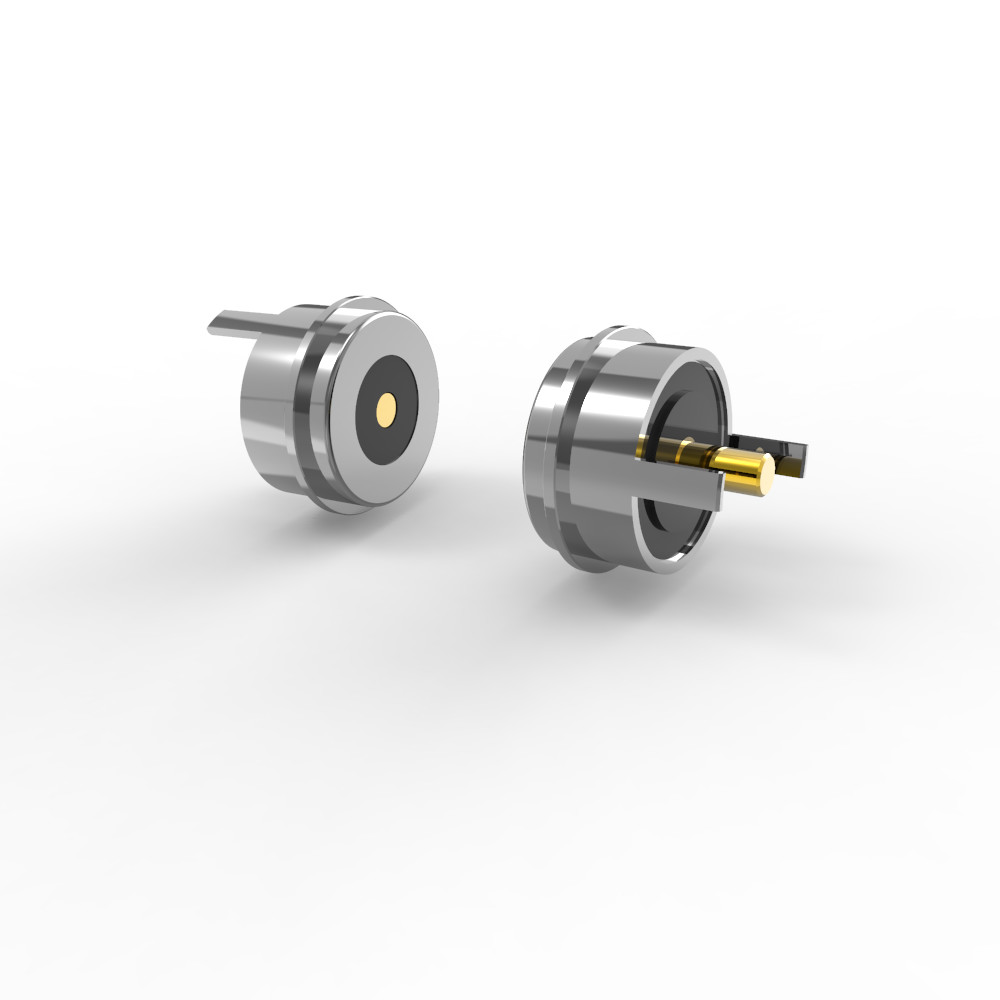

12 ভোল্ট গোলাকার চৌম্বকীয় সংযোগকারী মহিলা পুরুষ চৌম্বকীয় ডিসি পাওয়ার সংযোগকারী

পোগো পিন চৌম্বকীয় বৃত্তাকার মহিলা পুরুষ শক্তি চার্জিং ডিসি চৌম্বকীয় সংযোগকারী।

গোলাকার চৌম্বকীয় সংযোগকারী ব্যাস ৮.০ মিমি, এবং হাউজিং কালো।

উপকরণ:

প্লঞ্জারঃ সীসা মুক্ত C6801, 60 ~ 100U "Ni এর উপর 5U" Min Au লেপ;

ব্যারেলঃ সীসা মুক্ত C6801, 60 ~ 100U এর উপর 5U "মিন আউ লেপ;

স্প্রিংঃSUS 304 প্লাটিং 1U" Au;

হাউজিংঃ কালো HTN+30%GFUL94 V-0;

শেলঃ সীসা মুক্ত C6801প্লেটিং নি

চৌম্বকঃ NdFeB N52 প্লাটিং Ni

যান্ত্রিকঃ

স্প্রিং ফোর্সঃ ১.০ মিমি ওয়ার্কিং স্ট্রোক এ ৮০g ± ২০g।

অপারেশন চলাকালীন ধ্রুবক যোগাযোগ চাপ নিশ্চিত করে।

পূর্ণ স্ট্রোকঃ ১.২ মিমি (প্লঞ্জারের মোট ভ্রমণ দূরত্ব) ।

যান্ত্রিক জীবনকালঃ সর্বনিম্ন ৫০,০০০ চক্র (পুনরাবৃত্তি চালনার জন্য স্থায়িত্বের প্রয়োজনীয়তা) ।

বৈদ্যুতিক স্পেসিফিকেশনঃ
নামমাত্র ভোল্টেজঃ ১২ ভোল্ট ডিসি।

নামমাত্র বর্তমানঃ ৫.০ এ।

যোগাযোগ প্রতিরোধঃ পিন প্রতি ≤50mΩ (মিলিওম) ।

গুণমান নিশ্চিতকরণ ও সম্মতি পরীক্ষাঃ

1বৈদ্যুতিক নির্ভরযোগ্যতা
১০০% ওপেন/শর্ট সার্কিট টেস্টঃ প্রতিটি ইউনিট ত্রুটিমুক্ত সংযোগ এবং নিরাপত্তা নিশ্চিত করার জন্য কঠোর বৈদ্যুতিক বৈধতার মধ্য দিয়ে যায়।

2. পরিবেশ ও নিরাপত্তা সম্মতি
RoHS & REACH সার্টিফাইডঃ বিপজ্জনক পদার্থ থেকে মুক্ত (যেমন, সীসা, ক্যাডমিয়াম), ইইউ এবং বিশ্ব পরিবেশগত মান পূরণ।

3ক্ষয় প্রতিরোধের
লবণ স্প্রে পরীক্ষিত (48 ঘন্টা): কঠোর, আর্দ্র বা লবণাক্ত পরিবেশে (যেমন, সামুদ্রিক, শিল্প ব্যবহার) পারফরম্যান্স যাচাই করে।

গুণমান নিশ্চিতকরণ এবং সম্মতি কেন গুরুত্বপূর্ণ?
✅শূন্য ত্রুটিঃপ্রতিটি সংযোগকারীকে ধারাবাহিক কর্মক্ষমতা প্রদান করে।
✅বিশ্বব্যাপী অনুমোদনঃকঠোর আন্তর্জাতিক নিয়ম মেনে চলতে হবে।
✅স্থায়িত্ব নিশ্চিতঃদীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ক্ষয় প্রতিরোধী।

প্লাটিং এর উপকারিতা:

প্লাটিং গুণমানঃNi এর উপর পাতলা Au নির্ভরযোগ্য বৈদ্যুতিক কর্মক্ষমতা নিশ্চিত করে যখন ব্যয় হ্রাস করে (ঘন Au খরচ বৃদ্ধি করবে কিন্তু এই অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় নাও হতে পারে) ।

পরিবেশগত প্রতিরোধ ক্ষমতাঃশেল / চুম্বক এবং এলসিপি হাউজিংয়ের উপর নি লেপ আর্দ্রতা, ক্ষয় এবং উচ্চ তাপমাত্রার বিরুদ্ধে সুরক্ষা প্রদান করে।

স্থায়িত্বঃ50,000-চক্রের জীবন এবং স্প্রিং ফোর্স সহনশীলতা (± 20g) দীর্ঘমেয়াদী নির্ভরযোগ্যতার উপর ফোকাস নির্দেশ করে।

প্রোডাক্ট অ্যাপ্লিকেশন বর্ণনা ((নিম্নলিখিতগুলির মধ্যে সীমাবদ্ধ নয়):

1প্লাগ ইন ওয়েল্ডিং পিসিবি বোর্ড;

2........

3. এই পিসিবি বোর্ডের একটি ট্রান্সফার টার্মিনাল যোগ করা যেতে পারে;

4. এম্বেডযোগ্য ছাঁচ থেকে মোল্ডিং ইনজেকশন মোল্ডিং;

5তারগুলি সরাসরি সংযুক্ত করা যেতে পারে।

গোলাকার চৌম্বকীয় সংযোগকারী পরামিতিঃ

গোলাকার পুরুষ চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন

গোলাকার মহিলা চৌম্বকীয় সংযোগকারী প্রযুক্তিগত অঙ্কন

প্রস্তাবিত পিসিবি বিন্যাসঃ

লেআউট সহনশীলতাঃ ± 0.05mm

বৃত্তাকার চৌম্বকীয় সংযোগকারীগুলির সুবিধা

1. প্রচেষ্টাহীন সংযোগ

স্বয়ংক্রিয় শোষণ দ্রুত, সরঞ্জাম-মুক্ত সংযুক্তি সক্ষম করে; ব্যবহারকারী-বান্ধব অপারেশন।

2সহজ সরানো

চৌম্বকীয় ইন্টারফেস শারীরিক চাপ ছাড়াই মসৃণ সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।

3. উচ্চ স্থায়িত্ব

দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ৫০,০০০,৩০০,০০০ বিচ্ছেদ চক্র সমর্থন করে।

4. শক্তিশালী সুরক্ষা

কাস্টমাইজযোগ্য IP68 রেটেড জলরোধী এবং ধুলোরোধী নকশা (মহিলা শেষ) ।

5. উচ্চ বর্তমান সমর্থন

দ্রুত চার্জিং এবং শক্তি-সমৃদ্ধ অ্যাপ্লিকেশনের জন্য হ্যান্ডেল 3A20A।

6. উচ্চতর জারা প্রতিরোধের

কঠোর পরিবেশে সহ্য করে (সোলার স্প্রেতে 48 × 120 ঘন্টা পরীক্ষা করা হয়) ।

7. কাস্টমাইজযোগ্য ফর্ম ফ্যাক্টর

পণ্যের সৌন্দর্যের সাথে মেলে এমন কাস্টমাইজড আকার, যা বাজারের আকর্ষণ বাড়ায়।

8. স্মার্ট ওরিয়েন্টেশন সনাক্তকরণ

চুম্বক অবস্থান + কাঠামোগত নকশা সঠিক মেরুতা এবং সার্কিট সুরক্ষা নিশ্চিত করে।

9. মাল্টিফাংশনাল ইন্টারফেস

শক্তি, সংকেত, ভিডিও, অডিও, ডেটা (যেমন ইউএসবি ২.০) এবং আরও অনেক কিছু সমর্থন করে।

10ব্যয়-কার্যকর উন্নয়ন

দ্রুত কাস্টমাইজেশনের জন্য সংক্ষিপ্ত নেতৃত্বের সময় এবং কম ছাঁচ খরচ।

11. উচ্চমানের সংকেত সংক্রমণ

নির্ভরযোগ্য আরএফ সিগন্যাল পারফরম্যান্স (উদাহরণস্বরূপ, ইউএসবি ২.০ স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ) ।

গোলাকার চৌম্বকীয় সংযোগকারী পণ্যের প্রয়োগঃ

ইউপিই কেন আপনার অংশীদার হবে?

1. দ্রুত প্রোটোটাইপিং (নমুনাগুলির জন্য ৩৫ দিন)
●দ্রুত বাজারেঃ দ্রুত নমুনা টার্নআউটে পণ্য উন্নয়ন চক্র ত্বরান্বিত হয়।

● পুনরাবৃত্তিমূলক পরীক্ষাঃ ভর উত্পাদনের আগে দ্রুত নকশা পরিমার্জন সক্ষম করে।

●সুবিধাঃ অটোমোবাইল, মেডিকেল বা ভোক্তা ইলেকট্রনিক্সের মতো শিল্পের জন্য আদর্শ যেখানে সময় সংবেদনশীল উদ্ভাবন অত্যন্ত গুরুত্বপূর্ণ।

2. ব্যয়-কার্যকর (প্রতিযোগিতামূলক এমওকিউ মূল্য)
● নিম্ন ন্যূনতম অর্ডার পরিমাণ (এমওকিউ): স্টার্টআপ বা ছোট ব্যাচের জন্য প্রাথমিক খরচ কমিয়ে আনে।

●স্কেলাবিলিটিঃ নমনীয় মূল্য নির্ধারণ প্রোটোটাইপিং এবং বড় আকারের অর্ডার উভয়ের জন্য সাশ্রয়ী মূল্যের নিশ্চিত করে।

●ভ্যালু প্রপোজেশনঃ উচ্চমানের আউটপুটকে বাজেট অনুকূল সমাধানের সাথে ভারসাম্য বজায় রাখে।

3. গুণমান নিশ্চিতকরণ (100% স্বয়ংক্রিয় পরীক্ষা)
●শূন্য ত্রুটিঃ স্বয়ংক্রিয় পরিদর্শন (যেমন, অপটিক্যাল, বৈদ্যুতিক, যান্ত্রিক) নির্ভরযোগ্যতা নিশ্চিত করে।

●সমন্বয়যোগ্যতাঃ সমালোচনামূলক পরীক্ষায় মানুষের ত্রুটি দূর করে (যেমন, যোগাযোগ প্রতিরোধের, লবণ স্প্রে, চক্র জীবন) ।

●সম্মতিঃ কঠোর শিল্পের মান পূরণ করে (ROHS, REACH, অটোমোবাইল গ্রেড) ।

4. হাই-টেক উৎপাদন ও যথার্থ প্রকৌশল
●উন্নত উত্পাদনঃ সিএনসি মেশিনিং, সুনির্দিষ্ট স্ট্যাম্পিং, এবং মাইক্রো-প্লেটিং (যেমন, সংযোগকারীদের জন্য আউ / নি) ।

● উপাদান বিশেষজ্ঞঃ বিশেষায়িত উপকরণ (এলসিপি, এসইএস ৩০৪, এনডিএফইবি চুম্বক, সীসা মুক্ত ব্রোঞ্জ) এর দক্ষতা।

●অ্যাপ্লিকেশন-নির্দিষ্ট সমাধানঃ জটিল উপাদানগুলির জন্য উপযুক্ত

কিভাবে চৌম্বকীয় তারের সংযোগকারী অর্ডার স্থাপন
* আপনার প্রয়োজনীয়তা চিহ্নিত করুন ((কানেক্টরের ধরণ,প্রয়োজনীয় পরিমাণ,কাস্টমাইজড প্রয়োজনীয়তা,টেকনিক্যাল স্পেসিফিকেশন)

* মূল্য এবং শর্তাবলী নিয়ে আলোচনা করুন (বড় পরিমাণে ছাড় প্রযোজ্য হতে পারে) ।

*অর্ডারের বিবরণ নিশ্চিত করুন (কানেক্টর প্রকার, পরিমাণ, কাস্টমাইজেশন) ।

* পেমেন্ট করুন (পেপ্যাল, ব্যাংক ট্রান্সফার বা অন্য নিরাপদ পদ্ধতির মাধ্যমে) ।

*শিপিং ও কোয়ালিটি চেক
* শিপমেন্ট ট্র্যাক করুন।

*পণ্যের গুণমান নিশ্চিত করার জন্য পণ্যটি পৌঁছানোর পরে পরীক্ষা করুন।

অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স

অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি

নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস

উত্পাদন সীসা সময়ঃ১০-১৫দিন

এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা

ট্রেড টার্মঃEXW

মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস

সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
