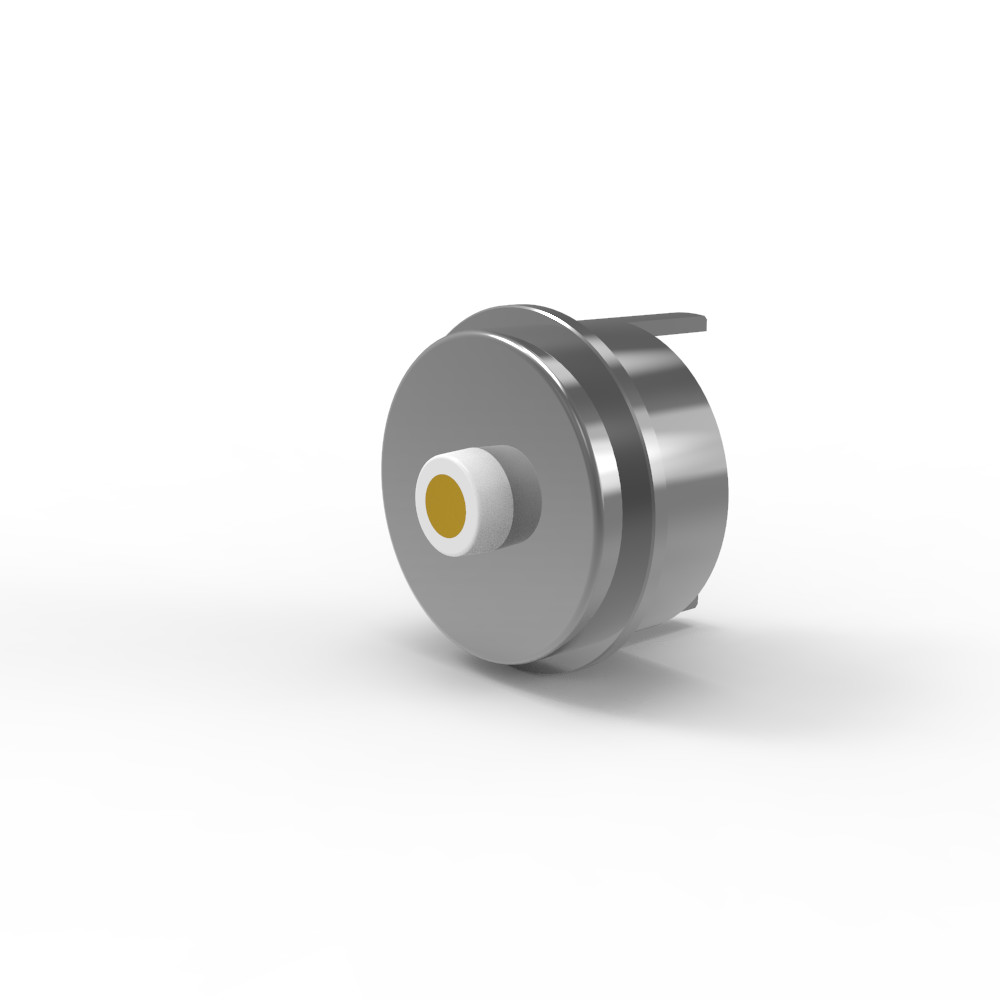

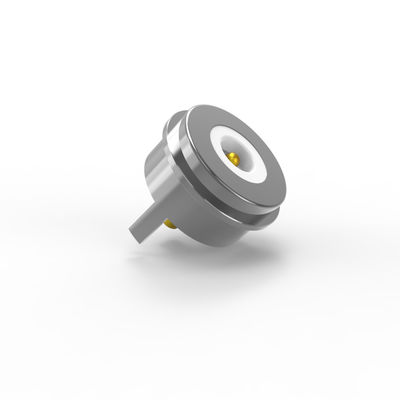

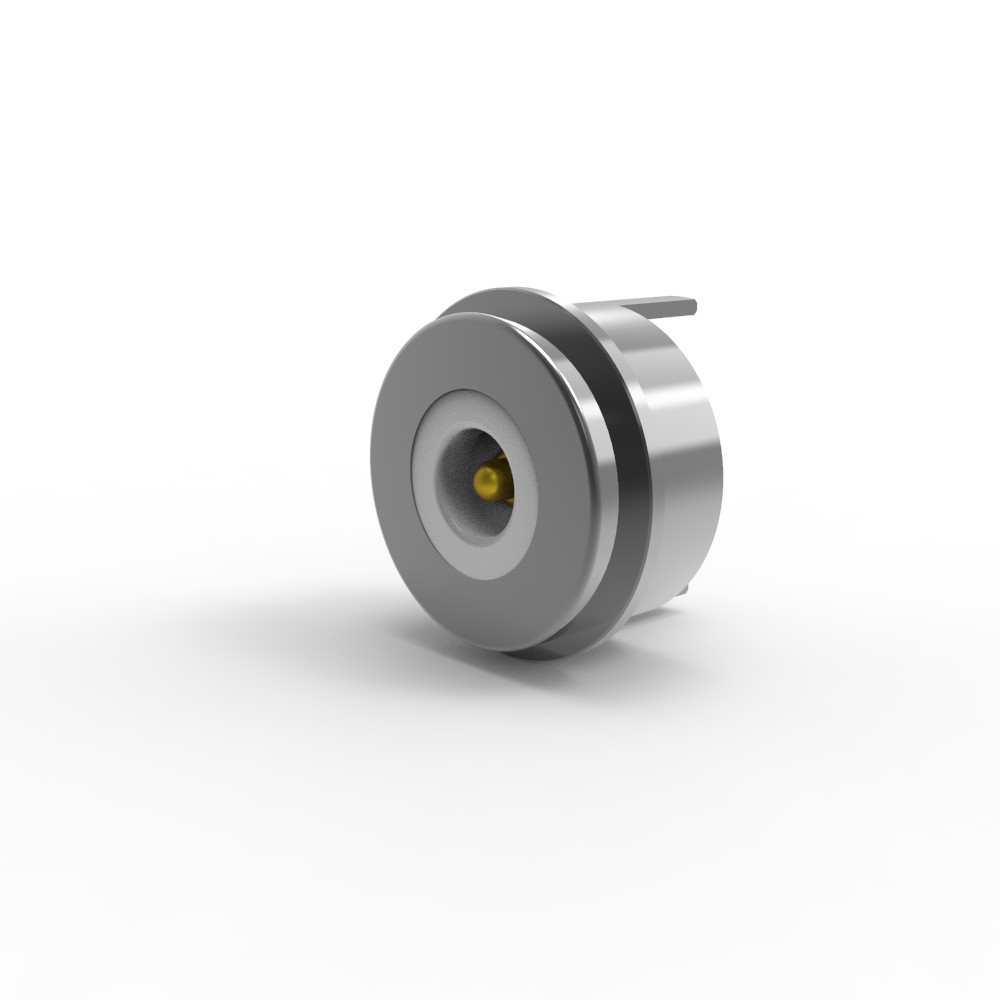

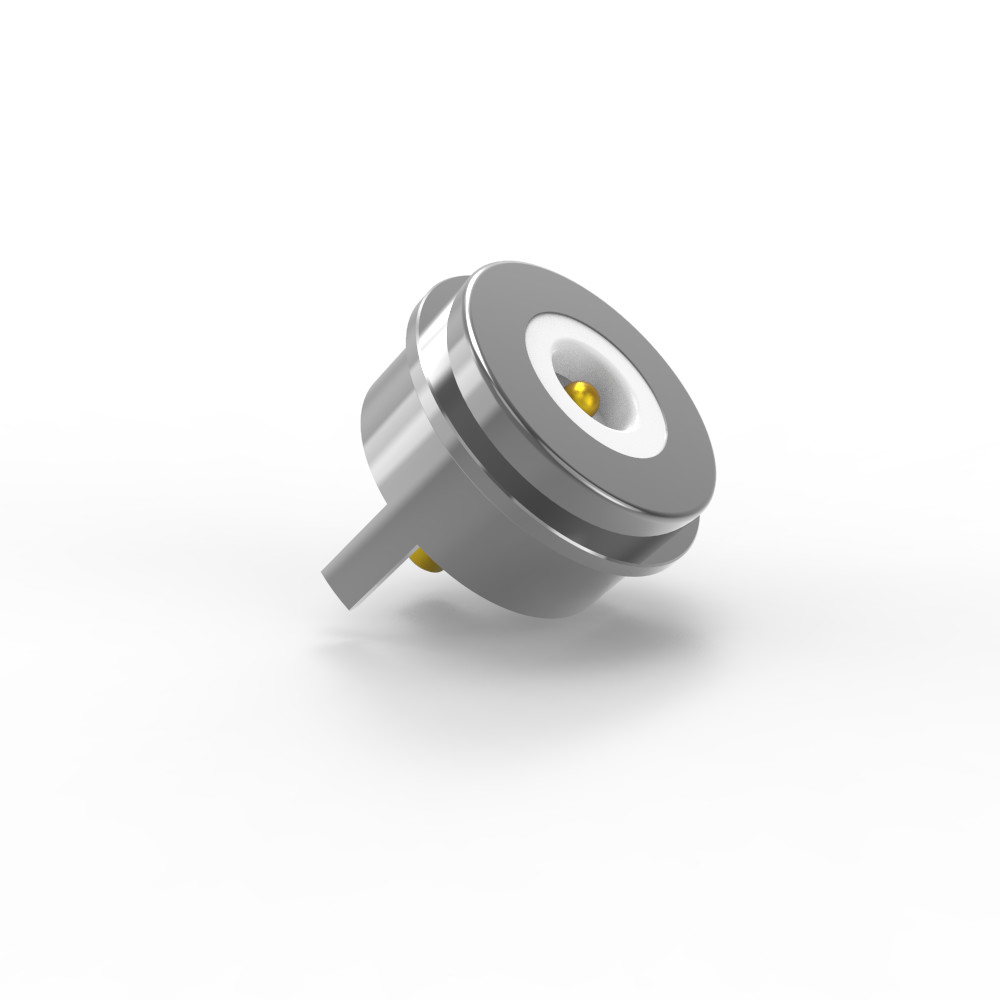

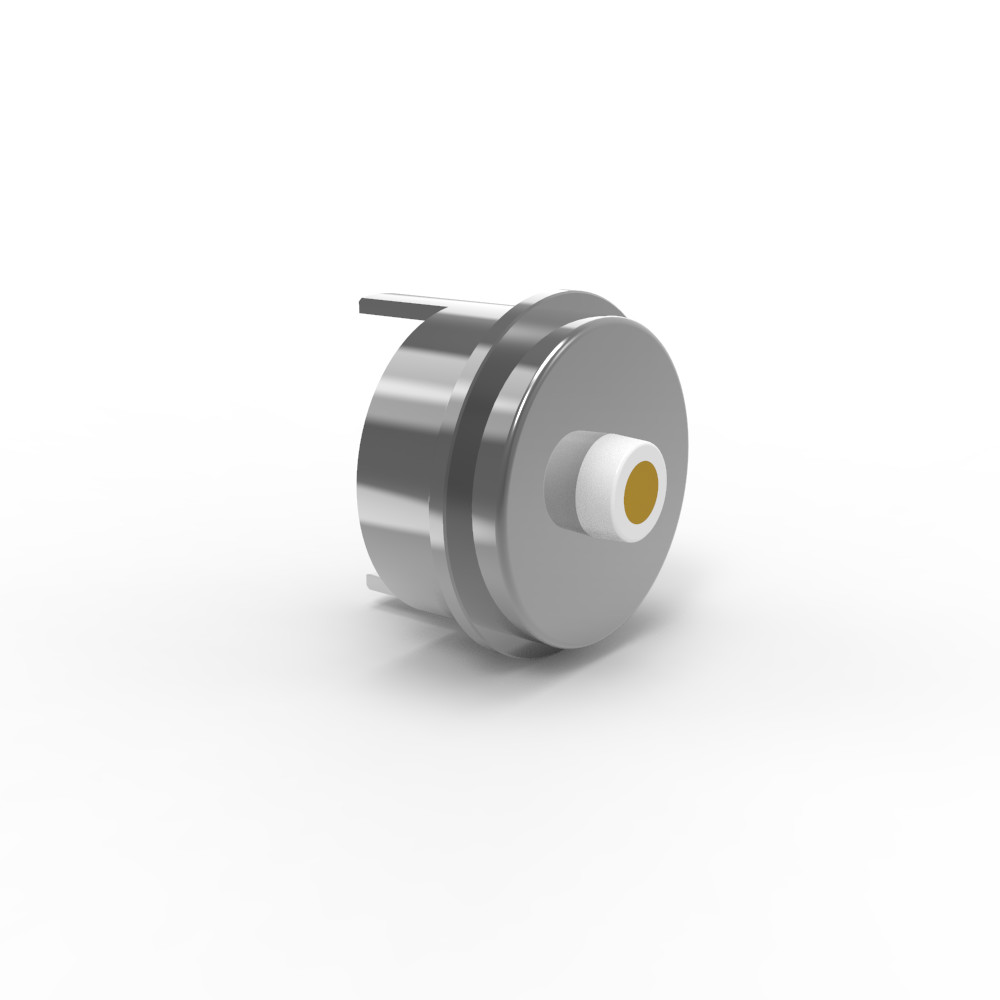

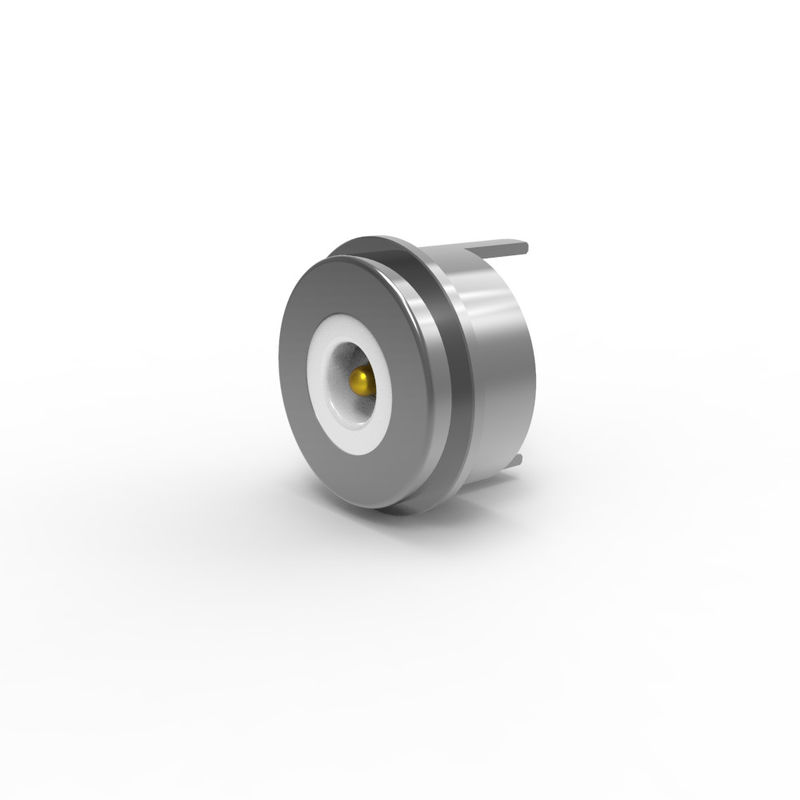

5A চৌম্বকীয় পোগো পিন সংযোগকারী 8.0mm স্প্রিং সংযোগকারী বৃত্তাকার

8.0 মিমি স্প্রিং যোগাযোগ গোলাকার চৌম্বকীয় পোগো পিন সংযোজক 5 এ বর্তমান সঙ্গে

1উপাদান স্পেসিফিকেশন

-প্লঞ্জার এন্ড ব্যারেল:

বেস উপাদানঃ সীসা মুক্ত ব্রোঞ্জ (C6801) ।

প্লাটিংঃ ন্যূনতম ৫ μin (মাইক্রো ইঞ্চি) স্বর্ণ (Au) ৬০ ০১০০ μin নিকেল (Ni) এর উপরে।

উদ্দেশ্যঃ নি-অন্ডারপ্লেটিং বেস ধাতু ছড়িয়ে পড়া রোধ করে, যখন পাতলা আউ স্তর কম যোগাযোগ প্রতিরোধের এবং জারা প্রতিরোধের নিশ্চিত করে।

- বসন্ত:

উপাদানঃ SUS 304 স্টেইনলেস স্টীল (জারা প্রতিরোধের এবং স্থিতিস্থাপকতা জন্য) ।

প্লাটিংঃ যোগাযোগের পয়েন্টগুলিতে পরিবাহিতা বাড়ানোর জন্য 1 μin স্বর্ণ (আউ) ।

- আবাসন:

উপাদানঃ 30% গ্লাস ফাইবার (জিএফ) সহ সাদা এলসিপি (তরল স্ফটিক পলিমার) ।

জ্বলনযোগ্যতার রেটিংঃ UL94 V-0 (স্ব-নির্বাপক, উচ্চ তাপমাত্রার পরিবেশে উপযুক্ত) ।

- শেলঃ

উপাদানঃ সীসা মুক্ত ব্রোঞ্জ (C6801) ।

লেপঃ ক্ষয় প্রতিরোধের জন্য নিকেল (নি) এবং সোল্ডারযোগ্যতা।

- চুম্বকঃ

উপাদানঃ NdFeB (Neodymium Iron Boron) গ্রেড N52 (উচ্চ চৌম্বকীয় শক্তি) ।

প্লাটিংঃ অক্সিডেশন প্রতিরোধের জন্য নিকেল (নি) ।

2যান্ত্রিক স্পেসিফিকেশন
স্প্রিং ফোর্সঃ ১.০ মিমি ওয়ার্কিং স্ট্রোক এ ৮০g ± ২০g।

অপারেশন চলাকালীন ধ্রুবক যোগাযোগ চাপ নিশ্চিত করে।

পূর্ণ স্ট্রোকঃ ১.২ মিমি (প্লঞ্জারের মোট ভ্রমণ দূরত্ব) ।

যান্ত্রিক জীবনকালঃ সর্বনিম্ন ৫০,০০০ চক্র (পুনরাবৃত্তি চালনার জন্য স্থায়িত্বের প্রয়োজনীয়তা) ।

3বৈদ্যুতিক স্পেসিফিকেশন
নামমাত্র ভোল্টেজঃ 12V DC (অটোমোটিভ/নিম্ন ভোল্টেজ সিস্টেমের জন্য আদর্শ) ।

নামমাত্র বর্তমানঃ ৫.০ এ প্রতি পিন (মধ্যম বিদ্যুৎ বহন ক্ষমতা) ।

যোগাযোগ প্রতিরোধঃ প্রতি পিনের জন্য ≤50mΩ (ভোল্টেজ ড্রপ এবং তাপ উত্পাদনকে হ্রাস করার জন্য কম শক্তির অ্যাপ্লিকেশনগুলির জন্য সমালোচনামূলক) ।

পরীক্ষাঃ

১০০% ওপেন/শর্ট সার্কিট পরীক্ষা করা হয়েছে।

RoHS/REACH মেনে চলুন (কোনও বিপজ্জনক পদার্থ নেই) ।

লবণ স্প্রে পরীক্ষাঃ ৪৮ ঘন্টা (জারা প্রতিরোধের বৈধতা) ।

প্রোডাক্ট অ্যাপ্লিকেশন বর্ণনা ((নিম্নলিখিতগুলির মধ্যে সীমাবদ্ধ নয়):

1প্লাগ ইন ওয়েল্ডিং পিসিবি বোর্ড;

2........

3. এই পিসিবি বোর্ডের একটি ট্রান্সফার টার্মিনাল যোগ করা যেতে পারে;

4. এম্বেডযোগ্য ছাঁচ থেকে মোল্ডিং ইনজেকশন মোল্ডিং;

5তারগুলি সরাসরি সংযুক্ত করা যেতে পারে।

গোলাকার চৌম্বকীয় সংযোগকারী পরামিতিঃ

গোলাকার পুরুষ চৌম্বকীয় সংযোগকারী অঙ্কন আকার

গোলাকার মহিলা চৌম্বকীয় সংযোগকারী অঙ্কন আকার

প্রস্তাবিত পিসিবি বিন্যাসঃ

লেআউট সহনশীলতাঃ ± 0.05mm

বৃত্তাকার চৌম্বকীয় সংযোগকারীগুলির সুবিধা

1. প্রচেষ্টাহীন সংযোগ

স্বয়ংক্রিয় শোষণ দ্রুত, সরঞ্জাম-মুক্ত সংযুক্তি সক্ষম করে; ব্যবহারকারী-বান্ধব অপারেশন।

2সহজ সরানো

চৌম্বকীয় ইন্টারফেস শারীরিক চাপ ছাড়াই মসৃণ সংযোগ বিচ্ছিন্ন করার অনুমতি দেয়।

3. উচ্চ স্থায়িত্ব

দীর্ঘমেয়াদী নির্ভরযোগ্যতার জন্য ৫০,০০০,৩০০,০০০ বিচ্ছেদ চক্র সমর্থন করে।

4. শক্তিশালী সুরক্ষা

কাস্টমাইজযোগ্য IP68 রেটেড জলরোধী এবং ধুলোরোধী নকশা (মহিলা শেষ) ।

5. উচ্চ বর্তমান সমর্থন

দ্রুত চার্জিং এবং শক্তি-সমৃদ্ধ অ্যাপ্লিকেশনের জন্য হ্যান্ডেল 3A20A।

6. উচ্চতর জারা প্রতিরোধের

কঠোর পরিবেশে সহ্য করে (সোলার স্প্রেতে 48 × 120 ঘন্টা পরীক্ষা করা হয়) ।

7. কাস্টমাইজযোগ্য ফর্ম ফ্যাক্টর

পণ্যের সৌন্দর্যের সাথে মেলে এমন কাস্টমাইজড আকার, যা বাজারের আকর্ষণ বাড়ায়।

8. স্মার্ট ওরিয়েন্টেশন সনাক্তকরণ

চুম্বক অবস্থান + কাঠামোগত নকশা সঠিক মেরুতা এবং সার্কিট সুরক্ষা নিশ্চিত করে।

9. মাল্টিফাংশনাল ইন্টারফেস

শক্তি, সংকেত, ভিডিও, অডিও, ডেটা (যেমন ইউএসবি ২.০) এবং আরও অনেক কিছু সমর্থন করে।

10ব্যয়-কার্যকর উন্নয়ন

দ্রুত কাস্টমাইজেশনের জন্য সংক্ষিপ্ত নেতৃত্বের সময় এবং কম ছাঁচ খরচ।

11. উচ্চমানের সংকেত সংক্রমণ

নির্ভরযোগ্য আরএফ সিগন্যাল পারফরম্যান্স (উদাহরণস্বরূপ, ইউএসবি ২.০ স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ) ।

চৌম্বকীয় সংযোগকারী পণ্য প্রয়োগঃ

ইউপিই কেন আপনার অংশীদার হবে?

1. দ্রুত প্রোটোটাইপিং (নমুনাগুলির জন্য ৩৫ দিন)
●দ্রুত বাজারেঃ দ্রুত নমুনা টার্নআউটে পণ্য উন্নয়ন চক্র ত্বরান্বিত হয়।

● পুনরাবৃত্তিমূলক পরীক্ষাঃ ভর উত্পাদনের আগে দ্রুত নকশা পরিমার্জন সক্ষম করে।

●সুবিধাঃ অটোমোবাইল, মেডিকেল বা ভোক্তা ইলেকট্রনিক্সের মতো শিল্পের জন্য আদর্শ যেখানে সময় সংবেদনশীল উদ্ভাবন অত্যন্ত গুরুত্বপূর্ণ।

2. ব্যয়-কার্যকর (প্রতিযোগিতামূলক এমওকিউ মূল্য)
● নিম্ন ন্যূনতম অর্ডার পরিমাণ (এমওকিউ): স্টার্টআপ বা ছোট ব্যাচের জন্য প্রাথমিক খরচ কমিয়ে আনে।

●স্কেলাবিলিটিঃ নমনীয় মূল্য নির্ধারণ প্রোটোটাইপিং এবং বড় আকারের অর্ডার উভয়ের জন্য সাশ্রয়ী মূল্যের নিশ্চিত করে।

●ভ্যালু প্রপোজেশনঃ উচ্চমানের আউটপুটকে বাজেট অনুকূল সমাধানের সাথে ভারসাম্য বজায় রাখে।

3. গুণমান নিশ্চিতকরণ (100% স্বয়ংক্রিয় পরীক্ষা)
●শূন্য ত্রুটিঃ স্বয়ংক্রিয় পরিদর্শন (যেমন, অপটিক্যাল, বৈদ্যুতিক, যান্ত্রিক) নির্ভরযোগ্যতা নিশ্চিত করে।

●সমন্বয়যোগ্যতাঃ সমালোচনামূলক পরীক্ষায় মানুষের ত্রুটি দূর করে (যেমন, যোগাযোগ প্রতিরোধের, লবণ স্প্রে, চক্র জীবন) ।

●সম্মতিঃ কঠোর শিল্পের মান পূরণ করে (ROHS, REACH, অটোমোবাইল গ্রেড) ।

4. হাই-টেক উৎপাদন ও যথার্থ প্রকৌশল
●উন্নত উত্পাদনঃ সিএনসি মেশিনিং, সুনির্দিষ্ট স্ট্যাম্পিং, এবং মাইক্রো-প্লেটিং (যেমন, সংযোগকারীদের জন্য আউ / নি) ।

● উপাদান বিশেষজ্ঞঃ বিশেষায়িত উপকরণ (এলসিপি, এসইএস ৩০৪, এনডিএফইবি চুম্বক, সীসা মুক্ত ব্রোঞ্জ) এর দক্ষতা।

●অ্যাপ্লিকেশন-নির্দিষ্ট সমাধানঃ জটিল উপাদানগুলির জন্য উপযুক্ত

আমরা ডিজাইন সেবা প্রদান করতে পারেন

অর্থ প্রদানের মেয়াদঃটি/টি, ৫০% আমানত, ৫০% ব্যালেন্স

অর্থ প্রদানের পদ্ধতিঃটি/টি,পেইপ্যাল,ওসিবিসি

নমুনা লিড টাইমঃইনভেন্টরি নমুনা 2-3কর্মদিবস/নির্ধারিত নমুনা 5-7কর্মদিবস

উত্পাদন সীসা সময়ঃ১০-১৫দিন

এর জন্য তৈরিঃআমেরিকা,ইউরোপ,এশিয়া,দক্ষিণ আফ্রিকা

ট্রেড টার্মঃEXW

মালবাহী:বিমান, সমুদ্র, এক্সপ্রেস

সার্ভিসঃযুক্তিসঙ্গত মূল্য সঙ্গে উচ্চ মানের, OEM সেবা, কোন বিশেষ আকার, রঙ, ডিজাইন গ্রহণযোগ্য
